Серия ARD

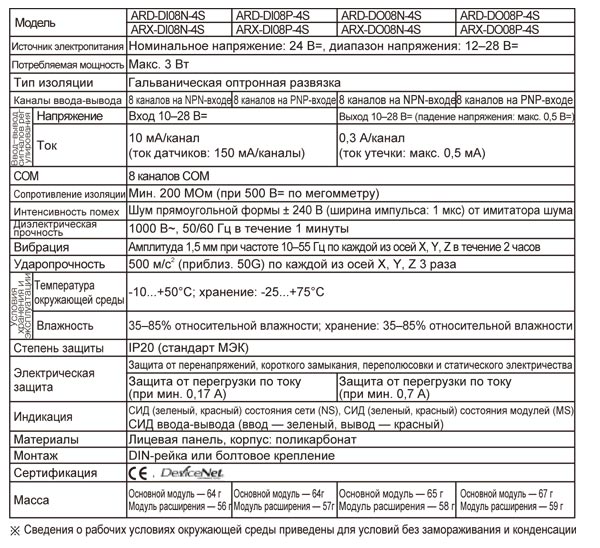

DataSheet:

Самые эффективные и передовые решения для удаленного цифрового ввода-вывода на основе стандарта Devi
Модули ввода-вывода серии ARD являются наиболее эффективными и передовыми решениями удаленного цифрового ввода-вывода для промышленных сетевых устройств, использующих протокол DeviceNet. Они характеризуются превосходной расширяемостью и поддержкой четырех типов связи; в дополнение к этому модули этой серии имеют множество функций: автоматическое определение скорости передачи данных, контроль напряжения в сети и контроль флагов состояния. Кроме того, они обеспечивают высококлассную защиту от помех, отличаются действительно компактными размерами, благодаря чему их можно без проблем устанавливать на DIN-рейку или крепить с помощью винтов, а наличие специального разъема значительно упрощает подключение датчиков.

Основные возможности
▣ Общие особенности (модули ввода-вывода стандартного типа/с разъемами для датчиков):
* Автоматическое определение скорости передачи данных
при подключении к ведущему устройству.
* Контроль напряжения в сети:
если текущее значение меньше уставки, то модуль принимает подробное сообщение об отклонении в ходе контроля напряжения в сети.
* Однобайтовый ввод-вывод: считывание с и запись на один байт.
* Многобайтовый ввод-вывод: считывание с и запись на несколько байт.
* Определение количества подключенных модулей расширения.
* Определение характеристик подключенных устройств.
* Возможность увеличения точек ввода-вывода с 7 до 64 за счет подключения модулей расширения.

▣ Особенности модулей с разъемами для подключения датчиков

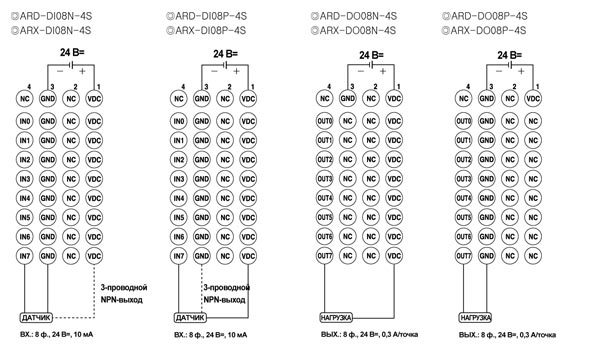

* Простота подключения благодаря разъему e-CON.

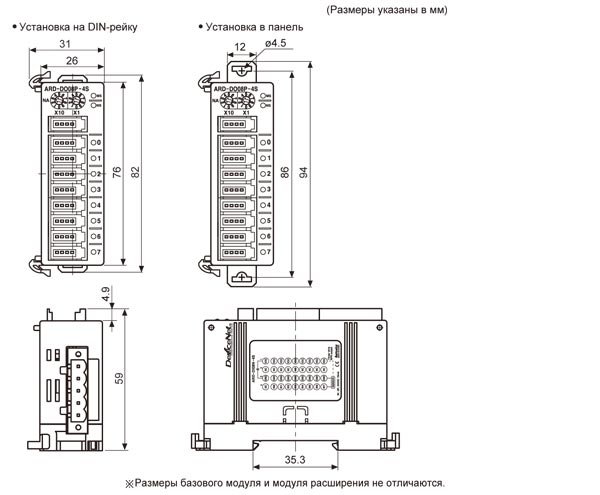

* Компактная конструкция экономит монтажное пространство (26 (Ш) × 76 (Д) X 54 (В) мм).
* Подключение до 63 базовых модулей к каждому модулю ведущего устройства.
* Возможность расширения за счет дополнительных модулей входов/выходов:
- Подключение до 3 модулей расширения к каждому базовому модулю
- Управление до 64 каналов ввода/вывода (16 каналов / модуль x 4)
* Поддержка различных модулей входов/выходов, простота обслуживания и мониторинга в реальном времени благодаря:
- автоматическому определению скорости связи: при подключении к модулю ведущего устройства скорость связи определяется автоматически;
- контролю напряжения сети: определение максимального, минимального и текущего напряжения сети; возможность установки контрольного уровня напряжения сети;
- однобайтовому вводу/выводу: побайтовый ввод/вывод для базовых модулей и модулей расширения;
- многобайтовому вводу/выводу: возможность многобайтового ввода/вывода в соответствии с числом базовых модулей и модулей расширения;
- подсчету числа и считыванию характеристик модулей расширения;
- считыванию типа модели: базовых модулей и модулей расширения;
-   контроль флага состояния: определение падения напряжения ниже установленного уровня по флагу состояния.
