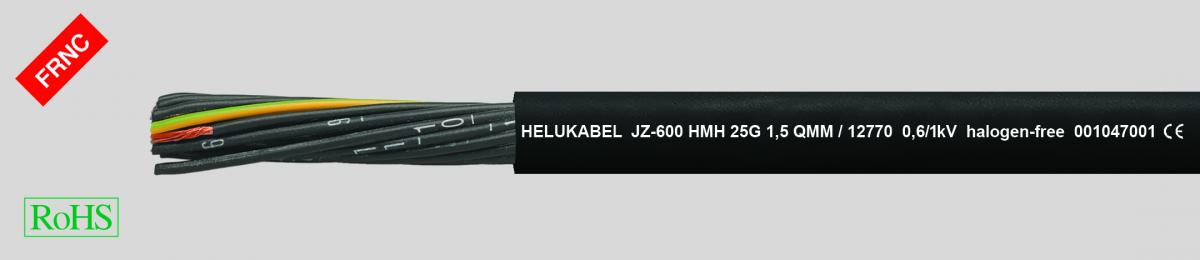

JZ-600 HMH - гибкий контрольный кабель, безгалогеновый, огнестойкий, маслостойкий1), 0,6/1 кВ, с разметкой метража
-
Безгалогеновый гибкий кабель управления, на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
-
Температурный диапазон
-
подвижно от -15°C до +70°C
-
стационарно от -40 °C до +70 °C
-
Номинальное напряжение U0/U 0,6/1 кВ
-
Испытательное напряжение 4000 В
-
Минимальный радиус изгиба для длительных изгибов пр. 15x Ø кабеля
-
Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
-
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
-
Изоляция жил – безгалогеновый полимерный материал TI6 в соответствии с DIN VDE 0207-363-7 / DIN EN 50363-7
-
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
-
Повивная скрутка жил с оптимальным шагом
-
Оболочка – безгалогеновый полимерный материал TM7 в соответствии с
-
DIN VDE 0207-363-8 / DIN EN 50363-8
-
Цвет оболочки – черный (RAL 9005)
-
С разметкой метража
-
¹) В особых случаях применения рекомендуем проконсультироваться с производителем
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Испытания
-
Испытания на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804 тип испытания C)
-
Самозатухающий, не распространяющий горение материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
Коррозионная активность газов сгорания в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
-
Безгалогеновый в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
-
Плотность дыма в соответствии с VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (DIN VDE 0472 раздел 816)
-
G = с желто-зеленой жилой заземления
-
x = без желто-зеленой жилы заземления (OZ)
-
Аналоги с экраном:
-
JZ-600 HMH-C
-
Данные кабели используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, сиcтемах отопления и кондиционирования, а также на сталелитейных заводах. Подходит для стационарной прокладки в качестве гибкого кабеля при средних механических нагрузках без растягивающих усилий. Кабель следует применять в сухих и влажных помещениях и на открытом воздухе (стационарная прокладка), проложенным по штукатурке и под ней, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон.
-
ЭМС = электромагнитная совместимость
-
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
-
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
12723
|
2 x 0,5
|
6,3
|
9,6
|
57,0
|
20
|
|
12724
|
3 G 0,5
|
6,6
|
14,4
|
69,0
|
20
|
|
12725
|
3 x 0,5
|
6,6
|
14,4
|
69,0
|
20
|
|
12726
|
4 G 0,5
|
7,2
|
19,0
|
104,0
|
20
|
|
12727
|
4 x 0,5
|
7,2
|
19,0
|
104,0
|
20
|
|
12728
|
5 G 0,5
|
8,0
|
24,0
|
121,0
|
20
|
|
12729
|
5 x 0,5
|
8,0
|
24,0
|
121,0
|
20
|
|
12730
|
7 G 0,5
|
8,7
|
33,6
|
145,0
|
20
|
|
12731
|
10 G 0,5
|
10,6
|
48,0
|
186,0
|
20
|
|
12732
|
12 G 0,5
|
11,4
|
58,0
|
224,0
|
20
|
|
12733
|
18 G 0,5
|
13,8
|
86,0
|
292,0
|
20
|
|
12734
|
25 G 0,5
|
16,1
|
120,0
|
357,0
|
20
|
|
12735
|
2 x 0,75
|
6,6
|
14,4
|
68,0
|
18
|
|
12736
|
3 G 0,75
|
6,9
|
21,6
|
77,0
|
18
|
|
12737
|
3 x 0,75
|
6,9
|
21,6
|
77,0
|
18
|
|
12738
|
4 G 0,75
|
7,5
|
29,0
|
136,0
|
18
|
|
12739
|
4 x 0,75
|
7,5
|
29,0
|
136,0
|
18
|
|
12740
|
5 G 0,75
|
8,4
|
36,0
|
152,0
|
18
|
|
12741
|
5 x 0,75
|
8,4
|
36,0
|
152,0
|
18
|
|
12742
|
7 G 0,75
|
9,3
|
50,0
|
208,0
|
18
|
|
12743
|
10 G 0,75
|
11,1
|
72,0
|
250,0
|
18
|
|
12744
|
12 G 0,75
|
12,2
|
86,0
|
271,0
|
18
|
|
12745
|
18 G 0,75
|
14,5
|
130,0
|
387,0
|
18
|
|
12746
|
25 G 0,75
|
17,2
|
180,0
|
498,0
|
18
|
|
12747
|
2 x 1
|
7,0
|
19,2
|
82,0
|
17
|
|
12748
|
3 G 1
|
7,4
|
29,0
|
99,0
|
17
|
|
12749
|
3 x 1
|
7,4
|
29,0
|
99,0
|
17
|
|
12750
|
4 G 1
|
8,2
|
38,4
|
140,0
|
17
|
|
12751
|
4 x 1
|
8,2
|
38,4
|
140,0
|
17
|
|
12752
|
5 G 1
|
9,2
|
48,0
|
160,0
|
17
|
|
12753
|
5 x 1
|
9,2
|
48,0
|
160,0
|
17
|
|
12754
|
7 G 1
|
9,9
|
67,0
|
217,0
|
17
|
|
12755
|
10 G 1
|
11,9
|
96,0
|
271,0
|
17
|
|
12756
|
12 G 1
|
13,1
|
115,0
|
301,0
|
17
|
|
12757
|
18 G 1
|
15,7
|
173,0
|
417,0
|
17
|
|
12758
|
25 G 1
|
18,6
|
240,0
|
576,0
|
17
|
|
12759
|
2 x 1,5
|
8,2
|
29,0
|
97,0
|
16
|
|
12760
|
3 G 1,5
|
8,6
|
43,0
|
119,0
|
16
|
|
12761
|
3 x 1,5
|
8,6
|
43,0
|
119,0
|
16
|
|
12762
|
4 G 1,5
|
9,6
|
58,0
|
148,0
|
16
|
|
12763
|
4 x 1,5
|
9,6
|
58,0
|
148,0
|
16
|
|
12764
|
5 G 1,5
|
10,7
|
72,0
|
172,0
|
16
|
|
12765
|
5 x 1,5
|
10,7
|
72,0
|
172,0
|
16
|
|
12766
|
7 G 1,5
|
11,6
|
101,0
|
243,0
|
16
|
|
12767
|
10 G 1,5
|
15,2
|
144,0
|
311,0
|
16
|
|
12768
|
12 G 1,5
|
15,5
|
173,0
|
392,0
|
16
|
|
12769
|
18 G 1,5
|
18,6
|
259,0
|
529,0
|
16
|
|
12770
|
25 G 1,5
|
22,5
|
360,0
|
741,0
|
16
|
|
12771
|
2 x 2,5
|
9,6
|
48,0
|
160,0
|
14
|
|
12772
|
3 G 2,5
|
10,1
|
72,0
|
177,0
|
14
|
|
12773
|
3 x 2,5
|
10,1
|
72,0
|
177,0
|
14
|
|
12774
|
4 G 2,5
|
11,2
|
96,0
|
209,0
|
14
|
|
12775
|
4 x 2,5
|
11,2
|
96,0
|
209,0
|
14
|
|
12776
|
5 G 2,5
|
12,5
|
120,0
|
272,0
|
14
|
|
12777
|
5 x 2,5
|
12,5
|
120,0
|
272,0
|
14
|
|
12778
|
7 G 2,5
|
13,8
|
168,0
|
340,0
|
14
|
|
12779
|
10 G 2,5
|
16,7
|
288,0
|
561,0
|
14
|
|
12780
|
12 G 2,5
|
18,3
|
432,0
|
799,0
|
14
|
|
12781
|
18 G 2,5
|
22,0
|
480,0
|
940,0
|
14
|
|
12782
|
25 G 2,5
|
26,2
|
600,0
|
1121,0
|
14
|
|
12783
|
3 G 4
|
11,7
|
115,0
|
255,0
|
12
|
|
12784
|
4 G 4
|
13,0
|
154,0
|
319,0
|
12
|
|
12785
|
5 G 4
|
14,5
|
192,0
|
423,0
|
12
|
|
12786
|
3 G 6
|
13,1
|
173,0
|
380,0
|
10
|
|
12787
|
4 G 6
|
14,5
|
230,0
|
441,0
|
10
|
|
12788
|
5 G 6
|
16,2
|
288,0
|
657,0
|
10
|
|
12789
|
3 G 10
|
16,5
|
288,0
|
668,0
|
8
|
|
12790
|
4 G 10
|
18,2
|
384,0
|
796,0
|
8
|
|
12791
|
5 G 10
|
20,3
|
480,0
|
972,0
|
8
|
|
12792
|
3 G 16
|
20,1
|
461,0
|
832,0
|
6
|
|
12793
|
4 G 16
|
22,3
|
614,0
|
1122,0
|
6
|
|
12794
|
5 G 16
|
25,0
|
768,0
|
1604,0
|
6
|
|
12795
|
3 G 25
|
24,8
|
720,0
|
1457,0
|
4
|
|
12796
|
4 G 25
|
27,4
|
960,0
|
1611,0
|
4
|
|
12797
|
5 G 25
|
30,5
|
1200,0
|
2070,0
|
4
|
|
12798
|
3 G 35
|
27,1
|
1008,0
|
1914,0
|
2
|
|
12799
|
4 G 35
|
30,0
|
1344,0
|
2424,0
|
2
|
|
12800
|
5 G 35
|
33,3
|
1680,0
|
2970,0
|
2
|
|
12801
|
4 G 50
|
35,8
|
1920,0
|
3467,0
|
1
|
|
12802
|
4 G 70
|
40,9
|
2688,0
|
4491,0
|
2/0
|
|
12803
|
4 G 95
|
46,2
|
3648,0
|
6170,0
|
3/0
|
|
12804
|
4 G 120
|
51,6
|
4608,0
|
7618,0
|
4/0
|
|
