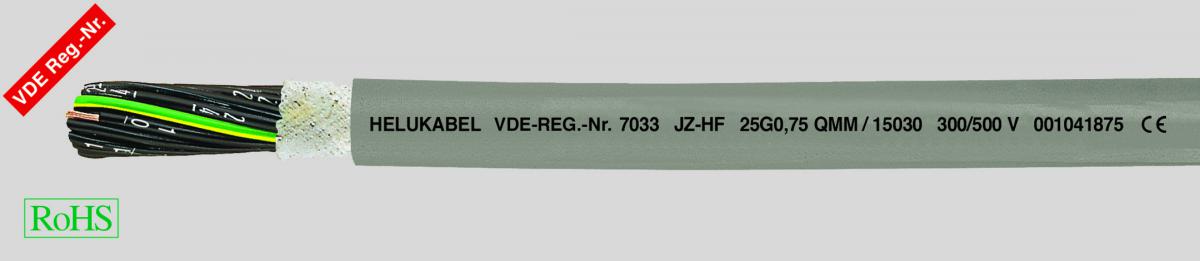

JZ-HF - высокогибкий, с цифровой маркировкой, для буксируемых цепей, маслостойкий, с разметкой метража
-
Kабель в специальной PVC-оболочке повышенной гибкости за счёт специальной конструкции
-
На основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазон
-
подвижно от -10°C до +80°C
-
стационарно от -40 °C до +80 °C
-
Номинальное напряжение U0/U 300/500 В
-
Испытательное напряжение 4000 В
-
Напряжение пробоя мин. 8000 В
-
Сопротивление изоляции мин. 20 МОм x км
-
Минимальный радиус изгиба
-
подвижно 7,5x Ø кабеля
-
стационарно 4x Ø кабеля
-
Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
-
Медные особо тонкопроволочные проводники в соответствии с VDE 0295 кл. 6 графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
-
Изоляция жил специальный PVC-материал Z 7225
-
Чёрные жилы с цифровой маркировкой белого цвета в соответствии с VDE 0293
-
Повивная скрутка жил с оптимальным шагом
-
Желто-зеленая жила заземления во внешнем повиве( для 3 жил и более)
-
Каждый повив скрутки обмотан флисом
-
Оболочка из специального PVC-материала TM5 в соответствии с
-
DIN VDE 0207-363-4-1/DIN EN 50363-4-1
-
Цвет оболочки – серый (RAL 7001)
-
С разметкой метража
-
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
-
Испытания
-
Самозатухающий и не распространяющий горение PVC в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472, часть 804, тип испытания B)
-
Маслостойкий в соответствии с DIN VDE 0473-811-404
-
G = с желто-зеленой жилой заземления
-
x = без жилы заземления (OZ)
-
Протестированы на пригодность в чистых помещениях на аналогах Дополнительную информацию см. в начале каталога
-
Аналоги с экраном:
-
JZ-HF-CY
-
По стандарту UL: MULTISPEED® 500-PVC UL/CSA
-
Используется в качестве гибкого PVC-кабеля управления для прокладки в сухих и влажных помещениях. Область применения данного кабеля: в станках и инструментах, в робототехнике и автоматизации производственных систем.
-
Применяется для буксируемых цепей при свободном перемещении без растяжений и других механических нагрузок.
-
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
-
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
15001
|
2 x 0,5
|
5,0
|
9,6
|
46,0
|
20
|
|
15002
|
3 G 0,5
|
5,3
|
14,0
|
57,0
|
20
|
|
15003
|
4 G 0,5
|
5,7
|
19,0
|
70,0
|
20
|
|
15004
|
5 G 0,5
|
6,4
|
24,0
|
93,0
|
20
|
|
15005
|
7 G 0,5
|
7,5
|
34,0
|
127,0
|
20
|
|
15090
|
7 x 0,5
|
7,5
|
34,0
|
127,0
|
20
|
|
15006
|
10 G 0,5
|
9,1
|
48,0
|
161,0
|
20
|
|
15007
|
12 G 0,5
|
9,2
|
58,0
|
177,0
|
20
|
|
15008
|
14 G 0,5
|
9,8
|
67,0
|
213,0
|
20
|
|
15009
|
16 G 0,5
|
10,3
|
77,0
|
260,0
|
20
|
|
15010
|
18 G 0,5
|
11,1
|
86,0
|
284,0
|
20
|
|
15011
|
20 G 0,5
|
11,6
|
96,0
|
318,0
|
20
|
|
15012
|
25 G 0,5
|
13,4
|
120,0
|
363,0
|
20
|
|
15013
|
30 G 0,5
|
13,7
|
144,0
|
432,0
|
20
|
|
15014
|
34 G 0,5
|
15,0
|
163,0
|
487,0
|
20
|
|
15015
|
36 G 0,5
|
15,0
|
173,0
|
518,0
|
20
|
|
15016
|
42 G 0,5
|
16,1
|
202,0
|
575,0
|
20
|
|
15017
|
50 G 0,5
|
17,9
|
240,0
|
675,0
|
20
|
|
15018
|
61 G 0,5
|
19,6
|
290,0
|
829,0
|
20
|
|
15019
|
2 x 0,75
|
5,4
|
14,4
|
58,0
|
18
|
|
15020
|
3 G 0,75
|
5,7
|
22,0
|
73,0
|
18
|
|
15021
|
4 G 0,75
|
6,4
|
29,0
|
77,0
|
18
|
|
15022
|
5 G 0,75
|
7,0
|
36,0
|
119,0
|
18
|
|
15023
|
7 G 0,75
|
8,3
|
50,0
|
165,0
|
18
|
|
15024
|
10 G 0,75
|
10,1
|
72,0
|
216,0
|
18
|
|
15025
|
12 G 0,75
|
10,2
|
86,0
|
247,0
|
18
|
|
15026
|
14 G 0,75
|
10,9
|
101,0
|
284,0
|
18
|
|
15027
|
16 G 0,75
|
11,5
|
115,0
|
320,0
|
18
|
|
15028
|
18 G 0,75
|
12,1
|
130,0
|
356,0
|
18
|
|
15029
|
20 G 0,75
|
12,8
|
144,0
|
453,0
|
18
|
|
15030
|
25 G 0,75
|
14,9
|
180,0
|
498,0
|
18
|
|
15031
|
30 G 0,75
|
15,2
|
216,0
|
510,0
|
18
|
|
15032
|
34 G 0,75
|
16,6
|
245,0
|
550,0
|
18
|
|
15033
|
36 G 0,75
|
16,6
|
259,0
|
570,0
|
18
|
|
15034
|
42 G 0,75
|
18,1
|
302,0
|
600,0
|
18
|
|
15035
|
50 G 0,75
|
20,0
|
360,0
|
700,0
|
18
|
|
15036
|
61 G 0,75
|
22,1
|
432,0
|
820,0
|
18
|
|
15091
|
65 G 0,75
|
22,7
|
439,0
|
841,0
|
18
|
|
15037
|
2 x 1
|
5,7
|
19,0
|
65,0
|
17
|
|
15038
|
3 G 1
|
6,0
|
29,0
|
84,0
|
17
|
|
15039
|
4 G 1
|
6,8
|
38,0
|
113,0
|
17
|
|
15040
|
5 G 1
|
7,4
|
48,0
|
137,0
|
17
|
|
15041
|
7 G 1
|
8,8
|
67,0
|
192,0
|
17
|
|
15042
|
10 G 1
|
10,7
|
96,0
|
251,0
|
17
|
|
15043
|
12 G 1
|
10,8
|
115,0
|
295,0
|
17
|
|
15044
|
14 G 1
|
11,6
|
134,0
|
337,0
|
17
|
|
15045
|
16 G 1
|
12,2
|
154,0
|
379,0
|
17
|
|
15046
|
18 G 1
|
13,0
|
173,0
|
420,0
|
17
|
|
15047
|
20 G 1
|
13,6
|
192,0
|
480,0
|
17
|
|
15048
|
25 G 1
|
15,8
|
240,0
|
600,0
|
17
|
|
15049
|
30 G 1
|
16,4
|
288,0
|
695,0
|
17
|
|
15050
|
34 G 1
|
17,8
|
326,0
|
777,0
|
17
|
|
15051
|
36 G 1
|
17,8
|
346,0
|
825,0
|
17
|
|
15052
|
41 G 1
|
19,3
|
403,0
|
926,0
|
17
|
|
15214
|
42 G 1
|
19,3
|
403,0
|
948,0
|
17
|
|
15053
|
50 G 1
|
21,2
|
480,0
|
1092,0
|
17
|
|
15092
|
61 G 1
|
23,7
|
586,0
|
1204,0
|
17
|
|
15054
|
65 G 1
|
24,4
|
624,0
|
1400,0
|
17
|
|
15055
|
2 x 1,5
|
6,4
|
29,0
|
91,0
|
16
|
|
15056
|
3 G 1,5
|
6,8
|
43,0
|
117,0
|
16
|
|
15057
|
4 G 1,5
|
7,4
|
58,0
|
147,0
|
16
|
|
15058
|
5 G 1,5
|
8,3
|
72,0
|
181,0
|
16
|
|
15059
|
7 G 1,5
|
9,9
|
101,0
|
273,0
|
16
|
|
15060
|
10 G 1,5
|
11,9
|
144,0
|
344,0
|
16
|
|
15061
|
12 G 1,5
|
12,1
|
173,0
|
391,0
|
16
|
|
15062
|
14 G 1,5
|
12,9
|
202,0
|
457,0
|
16
|
|
15063
|
16 G 1,5
|
13,6
|
230,0
|
523,0
|
16
|
|
15064
|
18 G 1,5
|
14,5
|
259,0
|
590,0
|
16
|
|
15065
|
20 G 1,5
|
15,2
|
288,0
|
650,0
|
16
|
|
15066
|
25 G 1,5
|
17,8
|
360,0
|
801,0
|
16
|
|
15067
|
30 G 1,5
|
18,2
|
432,0
|
958,0
|
16
|
|
15068
|
34 G 1,5
|
19,7
|
490,0
|
1084,0
|
16
|
|
15069
|
36 G 1,5
|
19,7
|
518,0
|
1135,0
|
16
|
|
15070
|
42 G 1,5
|
21,5
|
605,0
|
1290,0
|
16
|
|
15071
|
50 G 1,5
|
23,7
|
720,0
|
1521,0
|
16
|
|
15072
|
60 G 1,5
|
25,3
|
864,0
|
1885,0
|
16
|
|
15215
|
61 G 1,5
|
26,2
|
878,0
|
1916,0
|
16
|
|
15216
|
65 G 1,5
|
27,2
|
936,0
|
1994,0
|
16
|
|
15073
|
2 x 2,5
|
7,7
|
43,0
|
130,0
|
14
|
|
15074
|
3 G 2,5
|
8,4
|
72,0
|
160,0
|
14
|
|
15075
|
4 G 2,5
|
9,1
|
96,0
|
200,0
|
14
|
|
15076
|
5 G 2,5
|
10,2
|
120,0
|
268,0
|
14
|
|
15077
|
7 G 2,5
|
12,2
|
168,0
|
357,0
|
14
|
|
15078
|
10 G 2,5
|
15,0
|
240,0
|
486,0
|
14
|
|
15079
|
12 G 2,5
|
15,2
|
288,0
|
572,0
|
14
|
|
15080
|
14 G 2,5
|
16,1
|
336,0
|
612,0
|
14
|
|
15081
|
16 G 2,5
|
17,2
|
384,0
|
702,0
|
14
|
|
15082
|
18 G 2,5
|
18,1
|
432,0
|
800,0
|
14
|
|
15083
|
20 G 2,5
|
19,2
|
480,0
|
920,0
|
14
|
|
15084
|
25 G 2,5
|
22,5
|
600,0
|
1100,0
|
14
|
|
15085
|
30 G 2,5
|
23,5
|
720,0
|
1400,0
|
14
|
|
15086
|
34 G 2,5
|
25,2
|
816,0
|
1500,0
|
14
|
|
15087
|
36 G 2,5
|
25,2
|
864,0
|
1600,0
|
14
|
|
15088
|
42 G 2,5
|
27,4
|
1008,0
|
1800,0
|
14
|
|
15089
|
50 G 2,5
|
30,0
|
1200,0
|
2100,0
|
14
|
|
15142
|
3 G 4
|
10,4
|
115,0
|
221,0
|
12
|
|
15143
|
4 G 4
|
11,4
|
154,0
|
260,0
|
12
|
|
15144
|
5 G 4
|
12,7
|
192,0
|
318,0
|
12
|
|
15145
|
4 G 6
|
13,3
|
230,0
|
392,0
|
10
|
|
15146
|
5 G 6
|
14,5
|
288,0
|
481,0
|
10
|
|
15147
|
4 G 10
|
17,7
|
384,0
|
642,0
|
8
|
|
15148
|
5 G 10
|
19,7
|
480,0
|
780,0
|
8
|
|
15149
|
4 G 16
|
20,8
|
614,0
|
926,0
|
6
|
|
15150
|
5 G 16
|
23,3
|
768,0
|
1135,0
|
6
|
|
