- Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0285-525-2-51/DIN EN 50525-2-51, но толщина стенки изоляции рассчитана на 1 кВ в соответствии со станд. UL 758 тип 21179
- Температурный диапазон
- подвижно от -5°C до +80°C
- стационарно от -40°C до +80°C
- Номинальное напряжение 1000 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
- Сопротивление изоляции мин. 20 МОм x км
- Допустимая токовая нагрузка в соответствии с VDE 0298 часть 4
- Минимальный радиус изгиба
- подвижно 7,5x Ø кабеля
- стационарно 4x Ø кабеля
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок
- в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из специального PVC, TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Внешняя оболочка из специального PVC, TМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1 и класс 43 в соотв. с UL-станд. 1581

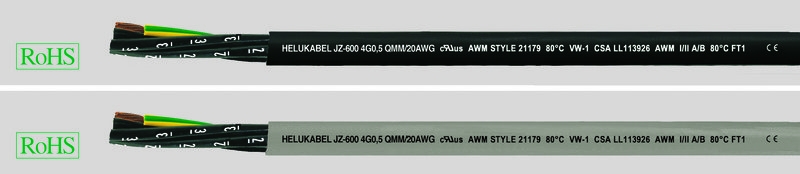

- Цвет оболочки - чёрный (RAL 9005) или серый (RAL 7001)
- С разметкой метража
- В целом маслостойкий, показатели маслостойкости/химической стойкости см. табл. в приложении
- Устойчивый к УФ-излучению (исполнение с чёрной оболочкой)
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B), UL VW-1, CSA FT1
- G = с желто-зеленой жилой заземления
- x = без жилы заземления (OZ)
- Аналоги с экраном:
- JZ-600-Y-CY UL/CSA
- Кабель со специальной PVC-оболочкой предназначен для эксплуатации в системах измерения, контроля и управления в металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях, при производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Применяется при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих, влажных помещениях и на открытом воздухе (при стационарной прокладке, исполнение с чёрной оболочкой). Не предназначен для прокладки в земле или в воде. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции.
- Применяется преимущественно в южно-европейских и арабских странах, а также в восточных государствах.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№ |
Кол-во жил x
|
AWG-номер |
Внешний Øпр. мм |
Вес медикг / км |
Веспр. кг / км |
|
|---|---|---|---|---|---|---|
|
Цвет серый |
||||||
|
11880 |
2 x 0,5 |
20 |
6,4 |
9,6 |
56,0 |
|
|
11881 |
3 G 0,5 |
20 |
6,8 |
14,4 |
68,0 |
|
|
11882 |
4 G 0,5 |
20 |
7,6 |
19,0 |
100,0 |
|
|
11883 |
5 G 0,5 |
20 |
8,2 |
24,0 |
117,0 |
|
|
11884 |
7 G 0,5 |
20 |
9,8 |
33,6 |
138,0 |
|
|
11885 |
12 G 0,5 |
20 |
12,2 |
58,0 |
200,0 |
|
|
11886 |
18 G 0,5 |
20 |
14,4 |
86,0 |
276,0 |
|
|
11887 |
25 G 0,5 |
20 |
17,2 |
120,0 |
335,0 |
|
|
11888 |
2 x 0,75 |
18 |
6,8 |
14,4 |
66,0 |
|
|
11889 |
3 G 0,75 |
18 |
7,2 |
21,6 |
74,0 |
|
|
11890 |
4 G 0,75 |
18 |
8,0 |
29,0 |
126,0 |
|
|
11891 |
5 G 0,75 |
18 |
8,8 |
36,0 |
140,0 |
|
|
11892 |
7 G 0,75 |
18 |
10,7 |
50,0 |
190,0 |
|
|
11893 |
12 G 0,75 |
18 |
13,1 |
86,0 |
257,0 |
|
|
11894 |
18 G 0,75 |
18 |
15,6 |
130,0 |
362,0 |
|
|
11895 |
25 G 0,75 |
18 |
18,9 |
180,0 |
486,0 |
|
|
11896 |
2 x 1 |
17 |
7,4 |
19,2 |
80,0 |
|
|
11897 |
3 G 1 |
17 |
8,0 |
29,2 |
96,0 |
|
|
11898 |
4 G 1 |
17 |
8,8 |
38,4 |
100,0 |
|
|
11899 |
5 G 1 |
17 |
9,8 |
48,0 |
130,0 |
|
|
11900 |
7 G 1 |
17 |
11,7 |
67,0 |
170,0 |
|
|
11901 |
12 G 1 |
17 |
14,5 |
115,0 |
290,0 |
|
|
11902 |
18 G 1 |
17 |
17,3 |
173,0 |
405,0 |
|
|
11903 |
25 G 1 |
17 |
21,1 |
240,0 |
570,0 |
|
|
11904 |
2 x 1,5 |
16 |
8,4 |
29,0 |
95,0 |
|
|
11905 |
3 G 1,5 |
16 |
9,1 |
43,0 |
112,0 |
|
|
11906 |
4 G 1,5 |
16 |
9,9 |
58,0 |
139,0 |
|
|
11907 |
5 G 1,5 |
16 |
11,0 |
72,0 |
170,0 |
|
|
11908 |
7 G 1,5 |
16 |
13,3 |
101,0 |
225,0 |
|
|
11909 |
12 G 1,5 |
16 |
16,6 |
173,0 |
370,0 |
|
|
11910 |
18 G 1,5 |
16 |
19,7 |
259,0 |
520,0 |
|
|
11911 |
25 G 1,5 |
16 |
23,9 |
360,0 |
730,0 |
|
|
11912 |
2 x 2,5 |
14 |
9,4 |
48,0 |
160,0 |
|
|
11913 |
3 G 2,5 |
14 |
9,9 |
72,0 |
175,0 |
|
|
11914 |
4 G 2,5 |
14 |
11,1 |
96,0 |
203,0 |
|
|
11915 |
5 G 2,5 |
14 |
12,4 |
120,0 |
251,0 |
|
|
11916 |
7 G 2,5 |
14 |
15,0 |
168,0 |
330,0 |
|
|
11917 |
12 G 2,5 |
14 |
18,4 |
288,0 |
553,0 |
|
|
11918 |
18 G 2,5 |
14 |
22,0 |
432,0 |
795,0 |
|
|
11919 |
25 G 2,5 |
14 |
26,9 |
600,0 |
1110,0 |
|
|
11920 |
2 x 4 |
12 |
11,4 |
77,0 |
180,0 |
|
|
11921 |
3 G 4 |
12 |
12,3 |
115,0 |
230,0 |
|
|
11922 |
4 G 4 |
12 |
13,8 |
154,0 |
310,0 |
|
|
11923 |
5 G 4 |
12 |
15,3 |
192,0 |
410,0 |
|
|
11924 |
7 G 4 |
12 |
16,8 |
269,0 |
540,0 |
|
|
11925 |
12 G 4 |
12 |
22,9 |
461,0 |
860,0 |
|
|
11926 |
3 G 6 |
10 |
14,1 |
173,0 |
370,0 |
|
|
11927 |
4 G 6 |
10 |
15,6 |
230,0 |
430,0 |
|
|
11928 |
5 G 6 |
10 |
17,3 |
288,0 |
650,0 |
|
|
11929 |
7 G 6 |
10 |
19,3 |
403,0 |
860,0 |
|
|
11930 |
3 G 10 |
8 |
16,5 |
288,0 |
660,0 |
|
|
11931 |
4 G 10 |
8 |
18,4 |
384,0 |
790,0 |
|
|
11932 |
5 G 10 |
8 |
20,5 |
480,0 |
960,0 |
|
|
11933 |
7 G 10 |
8 |
22,5 |
672,0 |
1300,0 |
|
|
11934 |
3 G 16 |
6 |
19,6 |
461,0 |
760,0 |
|
|
11935 |
4 G 16 |
6 |
21,7 |
614,0 |
1100,0 |
|
|
11936 |
5 G 16 |
6 |
24,2 |
768,0 |
1600,0 |
|
|
11937 |
7 G 16 |
6 |
25,7 |
1075,0 |
1890,0 |
|
|
11938 |
3 G 25 |
4 |
24,0 |
720,0 |
1450,0 |
|
|
11939 |
4 G 25 |
4 |
26,9 |
960,0 |
1600,0 |
|
|
11940 |
5 G 25 |
4 |
29,3 |
1200,0 |
2050,0 |
|
|
11941 |
7 G 25 |
4 |
32,6 |
1680,0 |
2900,0 |
|
