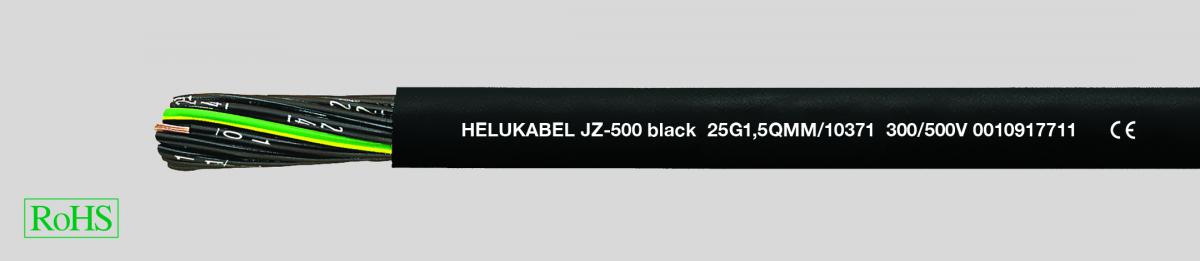

JZ-500 black - гибкий, с разметкой метража

DataSheet:

  • Технические характеристики
  • Кабель со специальной PVC-оболочкой
  • На основании DIN VDE 0285-525-2-51/ DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -15 °C1) до +80 °C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно 7,5x Ø кабеля
  • стационарно 4x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • 1) Испытан при низких температурах на изгиб, ударную нагрузку, растяжение в соответствии с VDE 0473 часть 811-1-4, EN 60811-1-4
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изоляция жил – специальный PVC-материал Z 7225
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки – черный (RAL 9005)
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Устойчив к ультрафиолетовому излучению
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • Аналоги с экраном:
  • JZ-500-C черный
  • Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий.
  • Применяются в сухих и влажных помещениях, а также на открытом воздухе. Не предназначены для прокладки непосредственно в земле или воде.
  • Служат в качестве измерительных и контрольных кабелей, в частности, в машиностроении и приборостроении, в станках, производственных линиях, конвейерах.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

10340

2 x 0,5

5,5

9,6

40,0

20

10341

3 G 0,5

5,8

14,4

46,0

20

10342

4 G 0,5

6,2

19,0

56,0

20

10343

5 G 0,5

6,9

24,0

65,0

20

10344

7 G 0,5

7,5

33,6

80,0

20

10345

12 G 0,5

9,8

58,0

135,0

20

10346

18 G 0,5

11,8

86,0

196,0

20

10347

25 G 0,5

13,7

120,0

270,0

20

10348

2 x 0,75

5,9

14,4

46,0

18

10349

3 G 0,75

6,2

21,6

54,0

18

10350

4 G 0,75

6,7

28,8

66,0

18

10351

5 G 0,75

7,5

36,0

80,0

18

10352

7 G 0,75

8,3

50,0

110,0

18

10353

12 G 0,75

10,8

86,0

179,0

18

10354

18 G 0,75

12,8

130,0

257,0

18

10355

25 G 0,75

15,1

180,0

365,0

18

10356

2 x 1

6,2

19,2

60,0

17

10357

3 G 1

6,5

29,0

72,0

17

10358

4 G 1

7,2

38,4

86,0

17

10359

5 G 1

7,9

48,0

104,0

17

10360

7 G 1

8,7

67,0

141,0

17

10361

12 G 1

11,4

115,0

230,0

17

10362

18 G 1

13,7

173,0

343,0

17

10363

25 G 1

16,2

240,0

485,0

17

10364

2 x 1,5

7,0

29,0

70,0

16

10365

3 G 1,5

7,4

43,0

90,0

16

10366

4 G 1,5

8,2

58,0

109,0

16

10367

5 G 1,5

9,1

72,0

131,0

16

10368

7 G 1,5

9,8

101,0

184,0

16

10369

12 G 1,5

13,6

173,0

309,0

16

10370

18 G 1,5

15,6

259,0

440,0

16

10371

25 G 1,5

18,4

360,0

620,0

16

10372

2 x 2,5

8,4

48,0

112,0

14

10373

3 G 2,5

8,9

72,0

148,0

14

10374

4 G 2,5

9,8

96,0

178,0

14

10375

5 G 2,5

10,9

120,0

221,0

14

10376

7 G 2,5

12,0

168,0

306,0

14

10377

12 G 2,5

15,9

288,0

498,0

14

10378

18 G 2,5

19,0

432,0

764,0

14

10379

25 G 2,5

22,6

600,0

1044,0

14

10380

4 G 4

11,6

154,0

295,0

12

10381

5 G 4

12,9

192,0

361,0

12

10382

4 G 6

13,1

230,0

424,0

10

10383

5 G 6

14,5

288,0

525,0

10

10384

4 G 10

17,0

384,0

701,0

8

10388

5 G 10

18,9

480,0

909,0

8

10385

4 G 16

20,9

614,0

1035,0

6

10386

4 G 25

25,6

960,0

1582,0

4

10387

4 G 35

30,0

1344,0

2105,0

2
