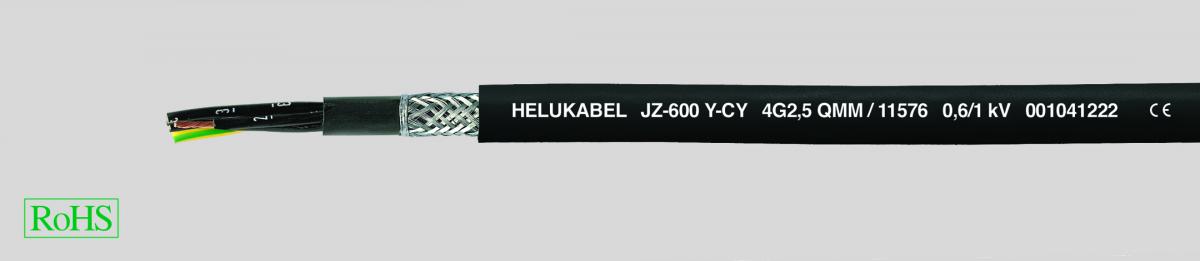

JZ-600-Y-CY - гибкий, с цифровой маркировкой жил 0,6/1 кВ, с медным экраном, с разметкой метража, ЭМС
-
На основании с DIN VDE 0262/12.95 и DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазон
-
подвижно от -15 °C до +80 °C
-
стационарно от -40 °C до +80 °C
-
Номинальное напряжение U0/U 0,6/1 кВ
-
Испытательное напряжение 4000 В
-
Напряжение пробоя мин. 8000 В
-
Сопротивление изоляции мин. 20 МОм x км
-
Токовая нагрузка в соответствии с DIN VDE 0298 ч. 4
-
Минимальный радиус изгиба
-
подвижно 10x Ø кабеля
-
стационарно 5x Ø кабеля
-
Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связи макс. 250 Ом/км
-
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 класс 5, BS 6360 кл. 5 или IEC 60228 класс 5
-
Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
-
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
-
Повивная скрутка жил с оптимальным шагом, адаптированная внутренняя PVC-оболочка позволяет выдерживать повышенную механическую нагрузку
-
Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %
-
Внешняя оболочка – специальный PVC-материал, тип TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
-
Цвет оболочки – черный (RAL 9005)
-
С разметкой метража
-
В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Устойчив к ультрафиолетовому излучению
-
Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземления
-
x = без желто-зеленой жилы заземления (OZ)
-
Другие размеры – по запросу
-
Аналоги без экрана:
-
JZ-600
-
Применяются как измерительные и контрольные кабели в станках, конвейерах, производственных линиях, сиcтемах отопления и кондиционирования воздуха и в сталелитейном производстве. Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий. Применяются в сухих и влажных помещениях, а также на открытом воздухе (стационарная прокладка). Не предназначены для прокладки непосредственно в земле или воде. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции. Внешняя оболочка – специальный PVC-материал черного цвета; устойчив к УФ-излучению. Благодаря расширенному диапазону номинального напряжения и высокой стойкости к УФ-излучению этот кабель находит применение, прежде всего, в южноевропейских, арабских, азиатских странах и государствах восточного блока. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов.
-
ЭМС = электромагнитная совместимость
-
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
-
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
прибл. мм
|
Масса меди
кг / км
|
Вес
прибл. кг / км
|
AWG-№
|
|
11464
|
2 x 0,5
|
8,5
|
41,0
|
115,0
|
20
|
|
11465
|
3 G 0,5
|
8,8
|
45,0
|
127,0
|
20
|
|
11466
|
4 G 0,5
|
9,4
|
54,0
|
149,0
|
20
|
|
11467
|
5 G 0,5
|
10,2
|
66,0
|
169,0
|
20
|
|
11469
|
7 G 0,5
|
10,8
|
79,0
|
230,0
|
20
|
|
11472
|
12 G 0,5
|
14,3
|
137,0
|
386,0
|
20
|
|
11475
|
18 G 0,5
|
16,4
|
156,0
|
428,0
|
20
|
|
11478
|
25 G 0,5
|
19,3
|
250,0
|
693,0
|
20
|
|
11489
|
2 x 0,75
|
8,8
|
46,0
|
128,0
|
19
|
|
11490
|
3 G 0,75
|
9,1
|
57,0
|
143,0
|
19
|
|
11491
|
4 G 0,75
|
9,9
|
63,0
|
164,0
|
19
|
|
11492
|
5 G 0,75
|
10,6
|
76,0
|
198,0
|
19
|
|
11494
|
7 G 0,75
|
11,5
|
100,0
|
232,0
|
19
|
|
11498
|
12 G 0,75
|
15,0
|
175,0
|
360,0
|
19
|
|
11501
|
18 G 0,75
|
17,2
|
240,0
|
562,0
|
19
|
|
11504
|
25 G 0,75
|
20,6
|
306,0
|
729,0
|
19
|
|
11516
|
2 x 1
|
9,2
|
54,0
|
146,0
|
18
|
|
11517
|
3 G 1
|
9,8
|
64,0
|
165,0
|
18
|
|
11518
|
4 G 1
|
10,4
|
76,0
|
204,0
|
18
|
|
11519
|
5 G 1
|
11,4
|
89,0
|
224,0
|
18
|
|
11521
|
7 G 1
|
12,3
|
114,0
|
379,0
|
18
|
|
11525
|
12 G 1
|
15,9
|
186,0
|
430,0
|
18
|
|
11528
|
18 G 1
|
18,2
|
284,0
|
636,0
|
18
|
|
11532
|
25 G 1
|
22,0
|
387,0
|
837,0
|
18
|
|
11546
|
2 x 1,5
|
10,4
|
64,0
|
175,0
|
16
|
|
11547
|
3 G 1,5
|
10,8
|
82,0
|
213,0
|
16
|
|
11548
|
4 G 1,5
|
11,5
|
99,0
|
247,0
|
16
|
|
11549
|
5 G 1,5
|
13,0
|
123,0
|
300,0
|
16
|
|
11551
|
7 G 1,5
|
14,2
|
148,0
|
364,0
|
16
|
|
11556
|
12 G 1,5
|
18,4
|
274,0
|
668,0
|
16
|
|
11559
|
18 G 1,5
|
21,3
|
386,0
|
844,0
|
16
|
|
11563
|
25 G 1,5
|
25,4
|
531,0
|
1356,0
|
16
|
|
11574
|
2 x 2,5
|
11,8
|
110,0
|
241,0
|
14
|
|
11575
|
3 G 2,5
|
12,8
|
148,0
|
266,0
|
14
|
|
11576
|
4 G 2,5
|
13,8
|
169,0
|
351,0
|
14
|
|
11577
|
5 G 2,5
|
15,0
|
220,0
|
434,0
|
14
|
|
11578
|
7 G 2,5
|
16,3
|
284,0
|
517,0
|
14
|
|
11580
|
12 G 2,5
|
21,6
|
470,0
|
862,0
|
14
|
|
11582
|
18 G 2,5
|
25,2
|
572,0
|
1236,0
|
14
|
|
11584
|
25 G 2,5
|
30,0
|
740,0
|
1659,0
|
14
|
|
11590
|
2 x 4
|
13,6
|
124,0
|
306,0
|
12
|
|
11591
|
3 G 4
|
14,6
|
178,0
|
444,0
|
12
|
|
11592
|
4 G 4
|
15,7
|
234,0
|
489,0
|
12
|
|
11593
|
5 G 4
|
17,2
|
284,0
|
623,0
|
12
|
|
11594
|
7 G 4
|
18,9
|
321,0
|
775,0
|
12
|
|
11596
|
12 G 4
|
24,5
|
581,0
|
1244,0
|
12
|
|
11597
|
2 x 6
|
14,9
|
176,0
|
433,0
|
10
|
|
11598
|
3 G 6
|
15,9
|
245,0
|
572,0
|
10
|
|
11599
|
4 G 6
|
17,4
|
316,0
|
673,0
|
10
|
|
11600
|
5 G 6
|
19,2
|
442,0
|
841,0
|
10
|
|
11601
|
7 G 6
|
20,9
|
530,0
|
1078,0
|
10
|
|
11602
|
2 x 10
|
18,6
|
260,0
|
640,0
|
8
|
|
11603
|
3 G 10
|
19,8
|
367,0
|
820,0
|
8
|
|
11604
|
4 G 10
|
21,5
|
549,0
|
979,0
|
8
|
|
11605
|
5 G 10
|
23,5
|
604,0
|
1207,0
|
8
|
|
11606
|
7 G 10
|
25,6
|
820,0
|
2210,0
|
8
|
|
11607
|
2 x 16
|
21,8
|
491,0
|
1150,0
|
6
|
|
11608
|
3 G 16
|
23,4
|
653,0
|
1395,0
|
6
|
|
11609
|
4 G 16
|
25,7
|
807,0
|
1426,0
|
6
|
|
11610
|
5 G 16
|
28,5
|
940,0
|
2720,0
|
6
|
|
11611
|
7 G 16
|
31,4
|
1345,0
|
3213,0
|
6
|
|
11612
|
3 G 25
|
28,2
|
920,0
|
1810,0
|
4
|
|
11613
|
4 G 25
|
31,3
|
1169,0
|
2261,0
|
4
|
|
11614
|
5 G 25
|
34,5
|
1420,0
|
2773,0
|
4
|
|
11615
|
7 G 25
|
37,8
|
1921,0
|
4980,0
|
4
|
|
11616
|
3 G 35
|
31,2
|
1250,0
|
2400,0
|
2
|
|
11617
|
4 G 35
|
34,5
|
1680,0
|
2973,0
|
2
|
|
11618
|
5 G 35
|
38,0
|
2020,0
|
3548,0
|
2
|
|
11619
|
3 G 50
|
36,5
|
1887,0
|
3120,0
|
1
|
|
11620
|
4 G 50
|
40,5
|
2370,0
|
3873,0
|
1
|
|
11621
|
5 G 50
|
45,2
|
2880,0
|
4634,0
|
1
|
|
11622
|
3 G 70
|
41,8
|
2516,0
|
4220,0
|
2/0
|
|
11623
|
4 G 70
|
46,0
|
3257,0
|
5546,0
|
2/0
|
|
11624
|
5 G 70
|
50,4
|
4032,0
|
6410,0
|
2/0
|
|
11625
|
3 G 95
|
46,8
|
3086,0
|
5240,0
|
3/0
|
|
11626
|
4 G 95
|
51,3
|
4060,0
|
6538,0
|
3/0
|
|
11627
|
5 G 95
|
56,1
|
5244,0
|
7812,0
|
3/0
|
|
11628
|
3 G 120
|
51,8
|
4176,0
|
7210,0
|
4/0
|
|
11629
|
4 G 120
|
56,3
|
5231,0
|
7994,0
|
4/0
|
|
13137
|
4 G 150
|
64,4
|
7760,0
|
10305,0
|
300 kcmil
|
|
13147
|
4 G 185
|
69,5
|
8104,0
|
12154,0
|
350 kcmil
|
|
