- Температурный диапазон от -40 °C до +90 °C
- макс. темп. прводника +120 °C
- Температура короткого замыкания 200°C (длительность короткого замыкания до 5 с)
- Номинальное напряжение
- VDE U0/U 600/1000 В (переменный ток)
- 1800 В жила/жила (постоянный ток)
- Тестовое переменное напряжение 10000 В
- Минимальный радиус изгиба
- стационарно 4xØ кабеля
- подвижно 10xØ кабеля
- Пиковое допустимое напряжение
- • Постоянный ток:
- жила/жила 1,8 кВ
- жила/земля 0,9 кВ
- • Переменный ток: жила/земля 0,7 кВ
- • Трехфазная сеть: жила/жила 1,2 кВ
- Луженые медные тонкопроволочные проводники в соответствии с DIN VDE 0295 класс 5, IEC 60228 кл. 5
- Изоляция – сшитый полиолефин
- Цвет изоляции - белый
- Оболочка – сшитый полиолефин
- Цвет оболочки – см. таблицу ниже
- Двойная изоляция
- Стойкий к озону в соотв. с EN 50396
- Устойчивый к погодным воздействиям и УФ-излучению в соотв. с HD605/A1
- Безгалогеновый в соотв. с EN 50267-2-1, EN 60684-2
- Стойкий к кислотам и щелочам в соотв. с EN 60811-2-1
- Не распространяющий горения в соотв. с DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
- Особо прочная и стойкая к истиранию оболочка в соотв. с DIN EN 53516
- Защита от коротких замыканий до 200 °C за счет двойной изоляции, температура короткого замыкания 200 °C/ 5 с
- Ожидаемый срок службы: 25 лет
- Стойкий к гидролизу и аммиаку
- Стандарты/допуски
- Согласно профилю требований PV1-F для PV-кабелей DKE/VDE AK 411.2.3
- VDE (рег. VDE 8266)
- TÜV (2 PfG 1169/08.2007; R60025298)
- Соответствие RoHS и CE
- Сертификат UL на этапе обработки (UL Subject 4703)
- Не предназначен для прокладки в земле
- Поставляется вариант с защитой от грызунов:
- SOLARFLEX®-X PV1-F NTS

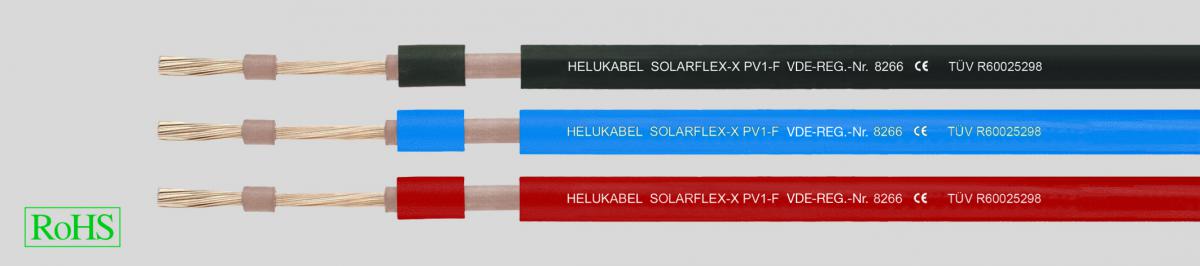

- Кабель SOLARFLEX®-X PV1-F используется для кабельного соединения солнечных модулей.
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
Цвет |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
|---|---|---|---|---|---|---|
|
704225 |
1 x 2,5 |
черный |
4,5 |
24,0 |
42,0 |
14 |
|
705892 |
1 x 2,5 |
синий |
4,5 |
24,0 |
42,0 |
14 |
|
705891 |
1 x 2,5 |
красный |
4,5 |
24,0 |
42,0 |
14 |
|
704226 |
1 x 4 |
черный |
5,2 |
38,4 |
60,0 |
14 |
|
705776 |
1 x 4 |
синий |
5,2 |
38,5 |
60,0 |
14 |
|
705775 |
1 x 4 |
красный |
5,2 |
38,4 |
60,0 |
14 |
|
704227 |
1 x 6 |
черный |
5,9 |
57,6 |
82,0 |
14 |
|
705778 |
1 x 6 |
синий |
5,9 |
57,6 |
82,0 |
14 |
|
705777 |
1 x 6 |
красный |
5,9 |
57,6 |
82,0 |
14 |
|
704228 |
1 x 10 |
черный |
6,9 |
96,0 |
123,0 |
14 |
|
705894 |
1 x 10 |
синий |
6,9 |
96,0 |
123,0 |
14 |
|
705893 |
1 x 10 |
красный |
6,9 |
96,0 |
123,0 |
14 |
|
704229 |
1 x 16 |
черный |
8,3 |
153,6 |
190,0 |
14 |
|
706840 |
1 x 16 |
синий |
8,3 |
153,6 |
190,0 |
14 |
|
706839 |
1 x 16 |
красный |
8,3 |
153,6 |
190,0 |
14 |
|
704230 |
1 x 25 |
черный |
10,0 |
240,0 |
285,0 |
14 |
|
704231 |
1 x 35 |
черный |
11,0 |
336,0 |
376,0 |
14 |
|
704232 |
1 x 50 |
черный |
13,0 |
480,0 |
530,0 |
14 |
|
704233 |
1 x 70 |
черный |
15,3 |
672,0 |
745,0 |
14 |
|
704234 |
1 x 95 |
черный |
17,0 |
912,0 |
960,0 |
14 |
|
705738 |
1 x 120 |
черный |
19,1 |
1152,0 |
1220,0 |
14 |
|
705739 |
1 x 150 |
черный |
22,7 |
1440,0 |
1550,0 |
14 |
|
706288 |
1 x 185 |
черный |
25,5 |
1776,0 |
1930,0 |
14 |
|
706289 |
1 x 240 |
черный |
28,3 |
2304,0 |
2550,0 |
14 |
