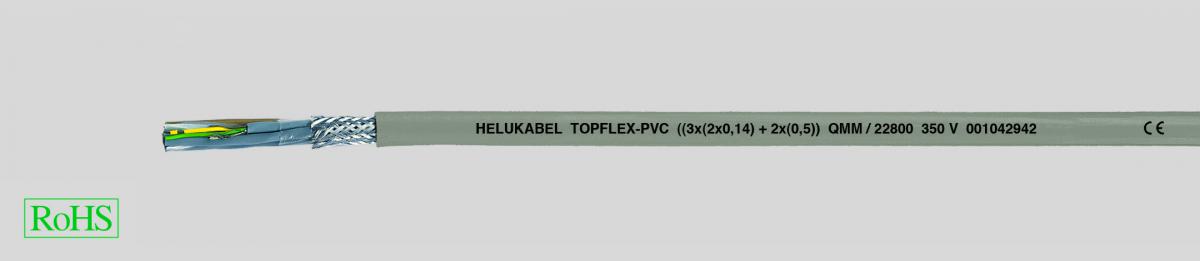

TOPFLEX®-PVC кабель обратной связи, ЭМС, с разметкой метража

DataSheet:
PDF icon topflexr-pvc.pdf

  • Изоляция жил и оболочки – специальный PVC-компаунд
  • Температурный диапазон
  • подвижно от -5 °C до +70 °C
  • стационарно от -30 °C до +80 °C
  • Рабочее напряжение 350 В
  • Испытательное напряжение
  • жила/жила 2000 В
  • жила/экран 1000 В
  • Напряжение пробоя мин. 4000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба мин. 10x Ø кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Медные тонко- или сверхтонкопроволочные проводники в соответствии с DIN VDE 0295 или IEC 60228
  • Изоляция жил – PVC
  • Артикул 22800: пары в медном экране и оболочке PVC
  • Маркировка жил см. таблицу ниже
  • Жилы скручены по одной или попарно с оптимальным шагом
  • Обмотка из пленки
  • Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85 %
  • Внешняя оболочка – специальный PVC-материал
  • Цвет оболочки – серый
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Эти кабели для датчиков используются в машино- и приборостроении и обеспечивают высококачественную передачу данных и сигналов. Имеются дополнительные жилы для электропитания соответствующих элементов.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил
x сечение
мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

22800

(3 x (2 x 0,14) + (2 x 0,5))

8,5

78,0

112,0

26

22802

(3 x (2 x 0,14) + (2 x 0,5))

8,5

72,0

108,0

26

22803

(3 x 2 x 0,14 + 4 x 0,5)

8,5

66,0

98,0

26

22806

(4 x 2 x 0,14 + 4 x 0,5)

8,5

68,0

111,0

26



Арт.№

Кол-во жил
x сечение
мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

22845

(10 x 0,14 + 2 x 0,5)

8,0

46,2

70,0

26

22846

(10 x 0,14 + 4 x 0,5)

8,2

56,3

86,0

26

22820

(15 x 0,14 + 4 x 0,5)

8,7

59,0

123,0

26
