- Особо гибкий PVC-кабель управления в соответствии со стандартом UL 1277
- Температурный диапазон
- подвижно от -5°C до +90°C
- стационарно от -40°C до +90°C
- Номинальное напряжение
- TC 600 В
- TC Wind Turbine (WTTC) 1000 В
- Испытательное напряжение 3000 В
- Минимальный радиус изгиба
- подвижно 7,5xØ кабеля
- Сопротивление изоляции мин. 20 МОм x км
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Медные лужёные тонкопроволочные проводники, размеры в соответствии
- с AWG
- Специальная PVC-изоляция жил
- с прозрачной нейлоновой скин-оболочкой
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Текстильный разделитель
- Специальная внешняя PVC-оболочка
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража в футах
- Самозатухающий и не распространяющий горение в соответствии с CSA FT4
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Устойчив к УФ-излучению
- Испытания
- UL:
- TC-ER, PLTC-ER (AWG 18 - AWG 12),
- ITC-ER (AWG 18 - AWG 12), MTW,
- NFPA 79 2012, WTTC 1000 V, DP-1,
- OIL RES I&II, 90°C dry / 75°C wet,
- Класс 1 разд. 2 per NEC тип 336, 392, 501,
- crush impact test в соответствии с UL 1277
- CSA:
- c(UL) CIC-TC FT4, CSA AWM I/II A/B FT4
- Преимущества
- Особо гибкий, быстрый монтаж
- По запросу изготавливаются
- С голубой изоляцией жил (DC)
- С красной изоляцией жил (AC)
- Внешняя оболочка - серая, или TPE

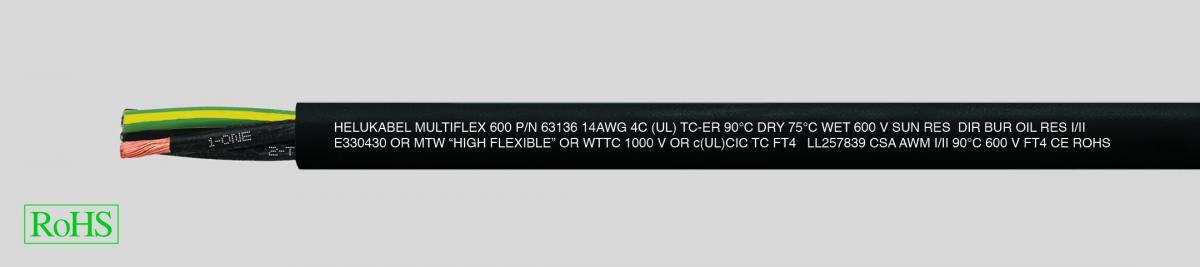

- HELUKABEL® MULTIFLEX 600 - особо гибкий маслостойкий кабель управления. Специальное сочетание TC-ER, PLTC-ER и ITC-ER позволяет применять его в качестве постоянно подвижного кабеля подключения для промышленных машин и установок согл. NFPA 79 2007. Разрешён для открытой прокладки от кабельного лотка до оборудования. Высокая маслостойкость, OIL RES I & II гарантирует длительный срок службы при промышленном применении в сухих и влажных средах. Рекомендуемые области применения: производственные линии, разливочные установки, машиностроение, распределительные шкафы, конвейеры, упаковочные машины, автомобильная промышленность.
- При применении в буксируемых цепях следует соблюдать руководство по прокладке.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
AWG-номер |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
|
|---|---|---|---|---|---|---|
|
62502 |
2 x 0,5 |
20 |
6,9 |
10,0 |
53,0 |
|
|
62503 |
3 G 0,5 |
20 |
7,3 |
14,0 |
61,0 |
|
|
62504 |
4 G 0,5 |
20 |
8,0 |
19,0 |
72,0 |
|
|
62505 |
5 G 0,5 |
20 |
8,6 |
24,0 |
85,0 |
|
|
62506 |
7 G 0,5 |
20 |
9,9 |
34,0 |
110,0 |
|
|
62507 |
12 G 0,5 |
20 |
11,4 |
58,0 |
158,0 |
|
|
62508 |
18 G 0,5 |
20 |
14,2 |
86,0 |
241,0 |
|
|
62509 |
25 G 0,5 |
20 |
17,0 |
120,0 |
316,0 |
|
|
62510 |
34 G 0,5 |
20 |
18,9 |
163,0 |
439,0 |
|
|
62511 |
3 G 0,75 |
18 |
7,8 |
22,0 |
75,0 |
|
|
62512 |
4 G 0,75 |
18 |
8,6 |
29,0 |
91,0 |
|
|
62513 |
5 G 0,75 |
18 |
9,3 |
36,0 |
103,0 |
|
|
62514 |
7 G 0,75 |
18 |
10,8 |
50,0 |
136,0 |
|
|
62515 |
12 G 0,75 |
18 |
12,4 |
86,0 |
228,0 |
|
|
62516 |
15 G 0,75 |
18 |
13,8 |
108,0 |
273,0 |
|
|
62517 |
18 G 0,75 |
18 |
15,4 |
130,0 |
311,0 |
|
|
62518 |
25 G 0,75 |
18 |
18,5 |
180,0 |
498,0 |
|
|
62519 |
34 G 0,75 |
18 |
20,5 |
245,0 |
550,0 |
|
|
62520 |
36 G 0,75 |
18 |
20,6 |
259,0 |
570,0 |
|
|
62521 |
42 G 0,75 |
18 |
22,3 |
302,0 |
600,0 |
|
|
62522 |
3 G 1,5 |
16 |
8,6 |
43,0 |
100,0 |
|
|
62523 |
4 G 1,5 |
16 |
9,5 |
58,0 |
122,0 |
|
|
62524 |
5 G 1,5 |
16 |
10,3 |
72,0 |
148,0 |
|
|
62525 |
7 G 1,5 |
16 |
12,0 |
101,0 |
197,0 |
|
|
62526 |
9 G 1,5 |
16 |
14,2 |
130,0 |
244,0 |
|
|
62527 |
12 G 1,5 |
16 |
14,7 |
173,0 |
328,0 |
|
|
62528 |
18 G 1,5 |
16 |
17,2 |
259,0 |
459,0 |
|
|
62529 |
25 G 1,5 |
16 |
20,8 |
360,0 |
665,0 |
|
|
62530 |
34 G 1,5 |
16 |
23,0 |
490,0 |
1084,0 |
|
|
62531 |
41 G 1,5 |
16 |
25,1 |
590,0 |
1260,0 |
|
|
62532 |
50 G 1,5 |
16 |
27,7 |
720,0 |
1521,0 |
|
|
62533 |
60 G 1,5 |
16 |
29,5 |
864,0 |
1885,0 |
|
|
62534 |
3 G 2,5 |
14 |
9,8 |
72,0 |
160,0 |
|
|
63136 |
4 G 2,5 |
14 |
10,6 |
96,0 |
173,0 |
|
|
62535 |
5 G 2,5 |
14 |
11,9 |
120,0 |
268,0 |
|
|
62536 |
7 G 2,5 |
14 |
13,6 |
168,0 |
307,0 |
|
|
62537 |
9 G 2,5 |
14 |
16,1 |
216,0 |
437,0 |
|
|
62538 |
12 G 2,5 |
14 |
16,9 |
288,0 |
572,0 |
|
|
62539 |
18 G 2,5 |
14 |
20,1 |
432,0 |
800,0 |
|
|
62540 |
25 G 2,5 |
14 |
25,1 |
600,0 |
1100,0 |
|
|
62541 |
3 G 4 |
12 |
11,3 |
115,0 |
221,0 |
|
|
62542 |
4 G 4 |
12 |
12,4 |
154,0 |
247,0 |
|
|
62543 |
5 G 4 |
12 |
13,8 |
192,0 |
318,0 |
|
|
62544 |
7 G 4 |
12 |
16,9 |
269,0 |
438,0 |
|
|
62545 |
4 G 6 |
10 |
15,3 |
230,0 |
383,0 |
|
|
62546 |
5 G 6 |
10 |
16,6 |
288,0 |
481,0 |
|
|
62547 |
7 G 6 |
10 |
18,2 |
403,0 |
800,0 |
|
|
62548 |
4 G 10 |
8 |
19,7 |
384,0 |
671,0 |
|
|
62549 |
5 G 10 |
8 |
22,0 |
480,0 |
990,0 |
|
|
62550 |
4 G 16 |
6 |
23,7 |
614,0 |
951,0 |
|
|
62551 |
5 G 16 |
6 |
26,1 |
768,0 |
1500,0 |
|
|
62552 |
4 G 25 |
4 |
34,0 |
960,0 |
1700,0 |
|
|
62554 |
4 G 35 |
2 |
37,0 |
1344,0 |
2300,0 |
|
