DataSheet:

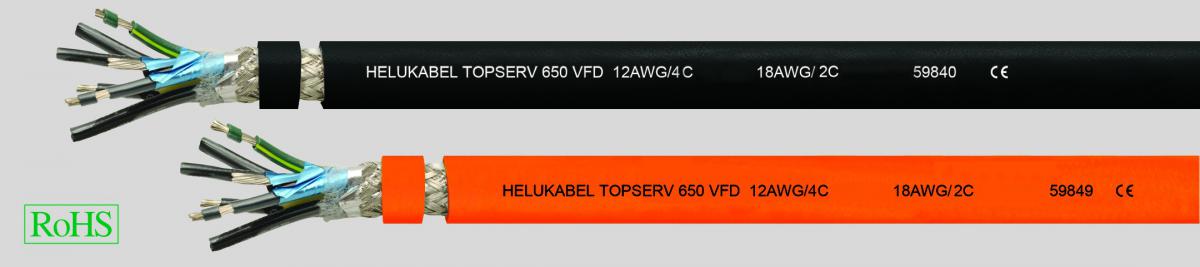

- Силовой TPE-кабель для двигателей в соответствии с UL 1277
- Температурный диапазон подвижно -25°C до +105°C
- Номинальное напряжение
- TC 600 В
- WTTC 1000 В
- Испытательное напряжение
- жил кабеля 4000 В
- жил управления 2000 В
- Минимальный радиус изгиба
- подвижно 5x Øкабеля
- постоянно подвижно 7,5 Øкабеля
- Сопротивление связи макс. 250 Ом/км
- Медные лужёные тонкопроволочные проводники, размеры в соответствии с AWG
- Специальная PVC-изоляция жил с прозрачной нейлоновой скин-оболочкой
- Чёрные питающие жилы с цифровой маркировкой белого цвета
- - жилы пистания № 1-4
- - жилы управления № 5+6
- Желто-зеленая жила заземления во внешнем повиве
- Экранирование парных управляющих жил кашированной полимерными материалами алюминиевой плёнкой, лужёный проводник заземления
- Жилы управления скручены попарно с питающими жилами с оптимальной длиной шага
- 1. Экран из кашированной полимерными материалами алюминиевой плёнки
- 2. Экран из лужёной медной оплётки, оптимальное покрытие пр. 85%
- Текстильный разделитель
- Специальная внешняя TPE-оболочка
- Цвет оболочки - чёрный (RAL 9005) или оранжевый (RAL 2003)
- Разметка метража в футах
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Устойчив к УФ-излучению
- Испытания
- Самозатухающий и не распространяющий горение в соответствии с CSA FT4
- UL:
- TC-ER, WTTC 1000 В, MTW, NFPA 79 2012, UL 1277, PLTC-ER (AWG 18 - AWG 12), ITC-ER (AWG 18 - AWG 12) OIL RES I & II, 90° C в сухой среде / 75° C во влажной среде Class 1 Div. 2 на NEC арт. 336, 392, 501
- Cold Bend Test -40°C
- CSA:
- c (UL) CIC-TC FT4
- AWM I/II A/B FT
- VFD = Variable Frequency Drive (частотно-регулируемый привод)
- Силовой кабель высокой гибкости с повышенной маслостойкостью для современных серводвигателей; двойное экранирование посредством плёнки из специального алюминия (100% покрытие) и лужёной медной оплётки (пр. 85% покрытие) обеспечивает хорошую защиту от электрических токов помех и возникающих в результате них перебоев в работе. Согл. NFPA 79 2007 допущен для открытой, незащищённой прокладки как в кабельных лотках, так и в промышленных установках. Специальная TPE-оболочка обладает хорошей стойкостью к маслам, хладагентам и растворителям и поэтому идеально подходит для промышленного применения при открытой прокладке, прокладки в трубах и земле.
- ЭМС= Электромагнитная совместимость.
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
- CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Art.-Nr. |
|
AWG-Nr. |
|
|
|
|
|---|---|---|---|---|---|---|
|
59837 |
2 x 1 |
18 |
8,6 |
50,0 |
151,0 |
a. A. |
