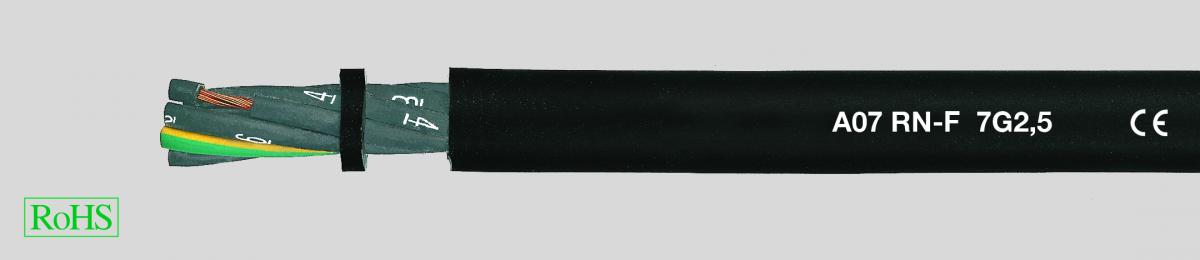

A07RN-F кабель с резиновой изоляцией, национальный стандарт (с жилой заземления жл-зл

DataSheet:
PDF icon a07_rn-f.pdf

  • Кабель с резиновой изоляцией A07 RN-F в соответствии с DIN VDE 0285-525-2-21 / DIN EN 50525-2-21
  • Температурный диапазон -30 °C - +60 °C
  • Допустимая рабочая температура проводника +60 °C
  • Номинальное напряжение U0/U 450/750 В
  • при защищённой и фиксированной прокладке U0/U 600/1000 В
  • Предельно допустимые рабочие напряжения
  • в электрических сетях трёхфазного и однофазного тока U0/U 476/825 В
  • в электрических сетях постоянного тока U0/U 619/1238 В
  • Испытательное напряжение 2500 В
  • Продолжительная нагрузка на растяжение макс. 15 Н/мм²
  • с учётом общего медного сечения
  • Минимальный радиус изгиба
  • стационарно: 4х Ø кабеля
  • при прокладке через направляющие ролики: 7,5x Ø кабеля
  • при намотке на барабаны: 5х Ø кабеля
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Резиновая изоляция жил EI4 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
  • Маркировка жил в соответствии с DIN VDE 0293-308
  • - до 5 жил: цветовая маркировка
  • - от 6 жил: черные жилы с цифровой маркировкой белого цвета
  • Повивная скрутка жил с оптимальным шагом
  • Резиновая внешняя оболочка EM 2 в соответствии с DIN VDE 0207-363-2-1 / DIN EN 50363-2-1
  • Цвет оболочки - чёрный
  • Устойчив к
  • погодным условиям
  • Испытания
  • Воспламеняемость в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
  • Озоностойкость изолирующих оболочек в соответствии с DIN VDE 0472 часть 805, тип испытания A или часть 805 A1, тип испытания C
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • A07 RN-F = кабель с резиновой изоляцией, признанный национальный стандарт, номинальное напряжение 750 В, тонкопроволочный
  • Внешний Ø при 7-жильном исполнении относится к сердечнику и лежащим поверх него жилам
  • Цвет изоляции у одножильного кабеля без оболочки - чёрный.
  • Кабели с прочной резиновой изоляцией применяются при средних механических нагрузках в сухих и влажных помещениях, а также на открытом воздухе в сельскохозяйственных предприятиях. Используются в промышленном оборудовании, например, для бойлеров, электроплиток, переносных ламп, ручного электроинструмента (дрели, дисковой пилы и приборов для строительных работ по дому), а также для переносных двигателей и машин на стройплощадках.
  • Кроме того, данные кабели предназначены для фиксированной прокладки по штукатурке во временных строениях. Возможен монтаж прямо на деталях подъёмного оборудования и машин.
  • Допускается эксплуатация при защищённой, фиксированной прокладке в трубах или в устройствах, а также в качестве кабелей для подключения двигателей при номинальном переменном напряжении не выше 1000 В или при постоянном напряжении не выше 750 В относительно земли. При использовании в рельсовых транспортных средствах постоянное напряжение эксплуатации должно составлять 900 В относительно земли. Разрешён к эксплуатации во взрывоопасных зонах в соответствии с DIN VDE 0165.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

мин. - макс.

мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

37069

7 G 1,5

14,7 - 18,7

101,0

370,0

16

37070

7 G 2,5

17,1 - 21,8

168,0

500,0

14

37071

12 G 1,5

17,6 - 22,4

173,0

520,0

16

37072

12 G 2,5

20,6 - 26,2

288,0

720,0

14

37078

19 G 1,5

25,0 - 29,5

274,0

1100,0

14

37073

19 G 2,5

21,5 - 25,5

456,0

800,0

16

37074

24 G 2,5

28,8 - 36,4

576,0

1350,0

14

37075

27 G 1,5

25,5 - 31,5

385,0

1100,0

16

37076

27 G 2,5

30,0 - 37,0

640,0

1521,0

14

37077

37 G 2,5

34,0 - 37,5

720,0

1940,0

14
