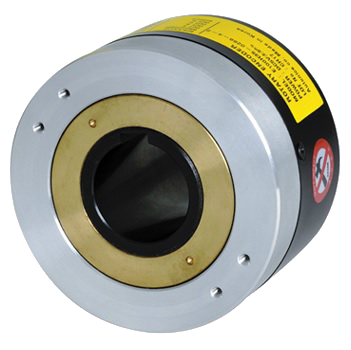

Инкрементальные датчики углового перемещения с полым сквозным валом и диаметром корпуса 100 мм
Инкрементальные датчики углового перемещения серии E100H с полым сквозным валом и диаметром корпуса 35 мм имеют стабильный выход. Благодаря повышенной устойчивости к сложным рабочим условиям эти приборы чрезвычайно стабильны и являются превосходным решением для грузоподъемных систем.

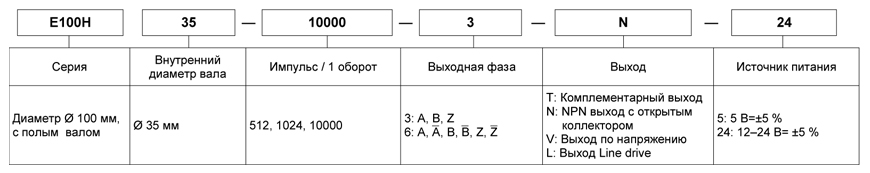

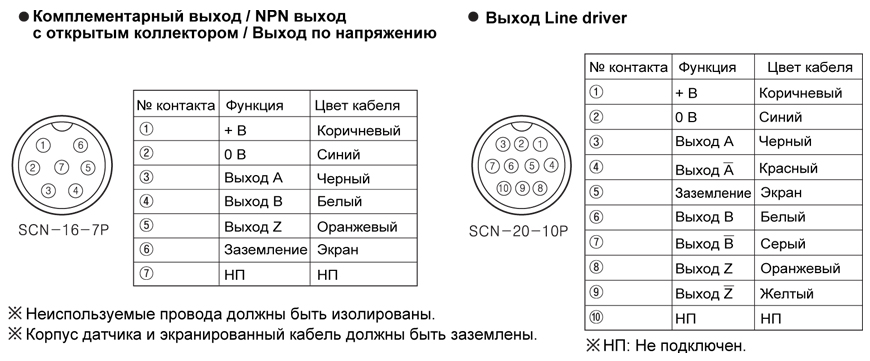

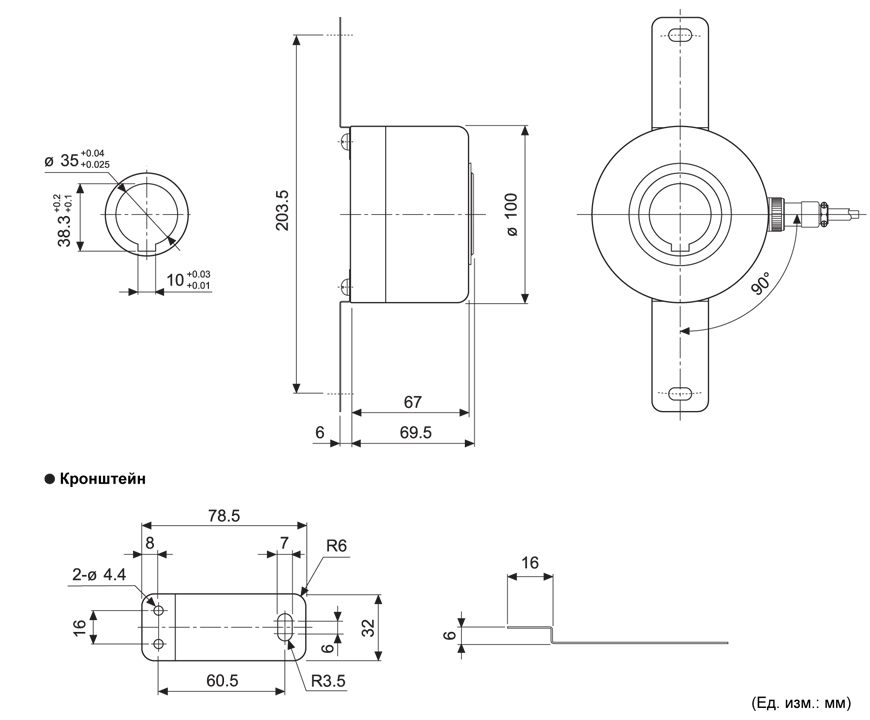

| Позиция | Инкрементный круговой датчик положения с валом диаметром ø100 мм | |||
| Разрешение (P/R)※1 | 512, 1024, 10000 | |||
| Электрические характеристики | Фаза выходного сигнала | Фаза A, B, Z (выход Line Drive : фазы A, A(bar), B, B(bar), Z, Z(bar) ) | ||
| Разность фаз выхода | Разность фаз между A и B : T/4 ± T/8 (T=1 цикл фазы A) | |||
| Управляющий выход | Двухтактный выход | • Низкий - Ток нагрузки : макс. 30 мА, Остаточное напряжение: макс. 0.4В | ||
| • Высокий - Ток нагрузки : макс. 10 мА, Остаточное напряжение(Питающее напряжение 5В пост. тока): Мин. (Питающее напряжение-2.0)В пост. тока, | ||||
| Выходное напряжение (Питающее напряжение 12-24В пост. тока) : Мин. (Питающее напряжение-3.0)В пост. тока, | ||||
| Выход с открытым коллектором NPN | Ток нагрузки: макс. 30 мА, Остаточное напряжение: Макс. 0.4В пост. Тока | |||
| Выход по напряжению | Ток нагрузки: макс. 10 мА, Остаточное напряжение: Макс. 0.4В пост. Тока | |||
| Выход Line driver | • Низкий - Ток нагрузки : макс. 20 мА, Остаточное напряжение: макс. 0.5В пост. Тока | |||
| • Высокий - Ток нагрузки: макс. -20 мА, Выходное напряжение (напряжение сети 5 В пост. Тока): мин. 2.5В пост. Тока | ||||
| Выходное напряжение (Питающее напряжение 12-24В пост. тока) : Мин. (Питающее напряжение-3.0)В пост. тока, | ||||
| Время отклика (подъем/спад) | Двухтактный выход | Макс. 1 мкс | • Условия измерения - | |
| Выход с открытым коллектором NPN | Длина кабеля: 2м | |||
| Выход по напряжению | Сток = 20мА | |||
| Выход Line driver | Макс. 0.5 мкс | |||
| Макс. частота ответа | 300 кГц | |||
| Электропитание | • 5В пост. тока ± 5% (колебания P-P: макс. 5%) | |||
| • 12-24В пост. тока ± 5% (колебания P-P: макс. 5%) | ||||
| Потребление тока | Макс. 80 мА (отсоединение нагрузки), выход драйвера линии: макс. 50 мА (отсоединение нагрузки) | |||
| Сопротивление изоляции | Мин. 100 МОм (мегаомметр 500В пост. тока между всеми клеммами и корпусом) | |||
| Электрическая прочность диэлектрика | 750В пер. тока 50/60Гц на 1 мин (между всеми клеммами и корпусом) | |||
| Соединение | Тип кабеля, кабель с 250-мм соединителем | |||
| Механические характеристики | Пусковой крутящий момент | Макс. 300гс·см (0.03 Н·м) | ||
| Момент инерции | Макс. 800г·см2(8x10-5 кг·м2) | |||
| Нагрузка на вал | Радиальный: 5 кгс, Осевой: 2.5 кгс | |||
| Макс. допустимые обороты ※2 | 3600 об./мин | |||
| Вибрация | амплитуда 1.5 мм или 300 м/с2 при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов | |||
| Удар | примерно макс. 75G | |||
| Окружающая среда | Окр. Температура | От -10 до 70°C, хранение: от -25 до 85°C | ||
| Окр. Влажность | ОВ от 35 до 85%, хранение: ОВ от 35 до 90% | |||
| Защита | IP50 (стандарт МЭК) | |||
| Кабель | ø5, 5-жильный, Длина: 2м, Экранированный кабель (драйвер линии: ø5, 8-жильный) | |||
| (AWG24, Диаметр жилы: 0.08 мм, Количество жил: 40, Наружный диаметр изоляционного материала: ø1 мм) | ||||
| Принадлежности | Скоба, 2 шт. | |||
| Сертификат | CE (за исключением выхода драйверной линии) | |||
| Масса единицы | Примерно 1400 г (примерно 1130 г) | |||
※1: Можно заказать любой тип
※2: Убедитесь, что максимальные частота вращения не допускает превышения максимальной выходной частоты при заданном разрешении энкодера.
[Макс. Частота вращения (об./мин) = Макс. частота отклика / Разрешение х 60 сек]
※3: Масса с упаковкой и масса в скобках отражают только массу единицы.
※Сопротивление окружающей среды рассчитывается при отсутствии замерзания или конденсации.
* Повышенная устойчивость к неблагоприятным воздействиям окружающей среды.
* Высокая надежность выходных цепей.
* Предназначены специально для использования в лифтовом оборудовании.
