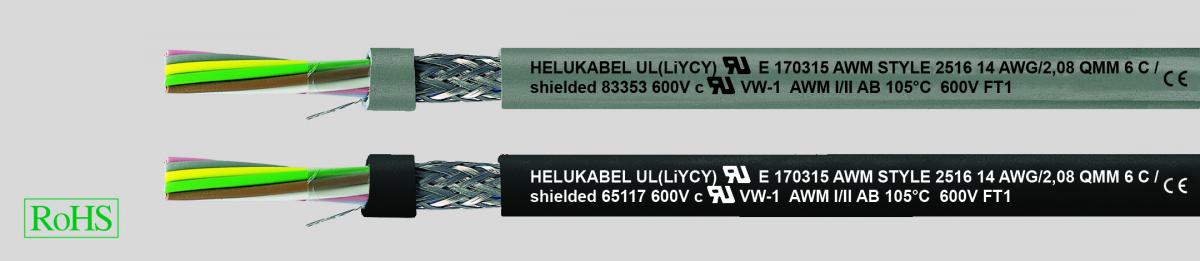

- Специальный PVC-кабель управления, одобрен в соотв. с UL-станд. 2516, жилы в соответствии с UL-станд. 10012
- Температурный диапазон
- подвижно от -10°C до +105°C
- стационарно от -20°C до +105°C
- Номинальное напряжение 600 В
- Испытательное напряжение 2000 В
- Напряжение пробоя мин. 4000 В
- Минимальный радиус изгиба
- стационарно 7,5x Ø кабеля
- подвижно 15х Ø кабеля
- Сопротивление связи макс. 250 Ом/км
- Медные лужёные тонкопроволочные проводники, согл. ASTM-B 174, класс J-K
- Структура проводников:
- 2,08 мм² = 41x0,254 мм
- 3,20 мм² = 65x0,254 мм
- Специальная PVC-изоляция жил, класс 43 в соответствии со станд. UL 1581 табл. 50.182 (105°C)
- Маркировка жил в соответствии с DIN 47100 или международному цветовому коду
- Повивная скрутка жил с оптимальным шагом
- Разделительная плёнка
- Дренажный проводник
- Экранирующая оплётка из лужёных медных проводов, покрытие пр. 85%
- Внешняя PVC-оболочка, класс 43 в соответствии со станд. UL 1581 табл. 50.182 (105°C)
- Цвет оболочки
- чёрный (международный цветовой код)
- серый (DIN 47100 - поддерживается на складе)
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC не распространяющий горение
- в соответствии с UL VW-1/CSA FT1
- В целом устойчив к
- маслу
- растворителям
- кислотам
- щелочам
- Аналоги без экрана:
- Кабель управления UL (LiYY)
- Применяется в качестве гибкого соединительного кабеля в электронике, системах управления и автоматического регулирования, а также в измерительной, сигнальной и импульсной технике. Быстрое и экономичное соединение с помощью режущей клеммной техники.
- ЭМС = электромагнитная совместимость.
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ Цвет grau |
Арт.№ Цвет schwarz |
Кол-во жил x |
AWG-номер |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
|
|---|---|---|---|---|---|---|---|
|
83350 |
65114 |
2 x 2,08 |
14 |
9,1 |
92,1 |
180,0 |
|
|
83351 |
65115 |
3 x 2,08 |
14 |
9,6 |
140,6 |
220,0 |
|
|
83352 |
65116 |
4 x 2,08 |
14 |
10,4 |
162,4 |
270,0 |
|
|
83353 |
65117 |
6 x 2,08 |
14 |
12,1 |
200,0 |
380,0 |
|
|
83354 |
65118 |
10 x 2,08 |
14 |
16,0 |
313,1 |
600,0 |
|
|
83355 |
65119 |
12 x 2,08 |
14 |
16,5 |
417,6 |
770,0 |
|
|
83356 |
65120 |
16 x 2,08 |
14 |
18,1 |
510,3 |
870,0 |
|
|
83357 |
65121 |
18 x 2,08 |
14 |
19,4 |
540,4 |
990,0 |
|
|
83358 |
65122 |
24 x 2,08 |
14 |
23,4 |
0,0 |
1300,0 |
|
|
83359 |
65123 |
27 x 2,08 |
14 |
23,9 |
604,2 |
1400,0 |
|
|
83360 |
65124 |
30 x 2,08 |
14 |
24,6 |
660,1 |
1610,0 |
|
|
83362 |
65125 |
2 x 3,2 |
12 |
10,0 |
131,4 |
200,0 |
|
|
83363 |
65126 |
3 x 3,2 |
12 |
10,6 |
162,6 |
240,0 |
|
|
83364 |
65127 |
4 x 3,2 |
12 |
11,4 |
221,7 |
300,0 |
|
|
83365 |
65128 |
6 x 3,2 |
12 |
14,4 |
328,1 |
400,0 |
|
|
83366 |
65129 |
10 x 3,2 |
12 |
17,8 |
401,8 |
580,0 |
|
|
83367 |
65130 |
12 x 3,2 |
12 |
18,4 |
460,2 |
800,0 |
|
|
83368 |
65131 |
16 x 3,2 |
12 |
20,6 |
532,3 |
900,0 |
|
|
83369 |
65132 |
18 x 3,2 |
12 |
22,7 |
573,4 |
1000,0 |
|
|
83370 |
65133 |
24 x 3,2 |
12 |
26,1 |
626,8 |
1300,0 |
|
