- Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
- Температурный диапазон при монтаже до -20 °C
- Рабочая температура макс. 90°C
- Температура при коротком замыкании 250 °C (время короткого замыкания до 5 сек.)
- Номинальные напряжения U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
- Рабочие напряжения, 50 Гц
- для 6/10 кВ = макс. 12 кВ
- для 12/20 кВ = макс. 24 кВ
- для 18/30 кВ = макс. 36 кВ
- Испытательные напряжения
- для 6/10 кВ = 15 кВ
- для 12/20 кВ = 30 кВ
- для 18/30 кВ = 45 кВ
- Минимальный радиус изгиба при прокладке макс. 15х Ø кабеля
- Допустимая токовая нагрузка см. табл. в приложении

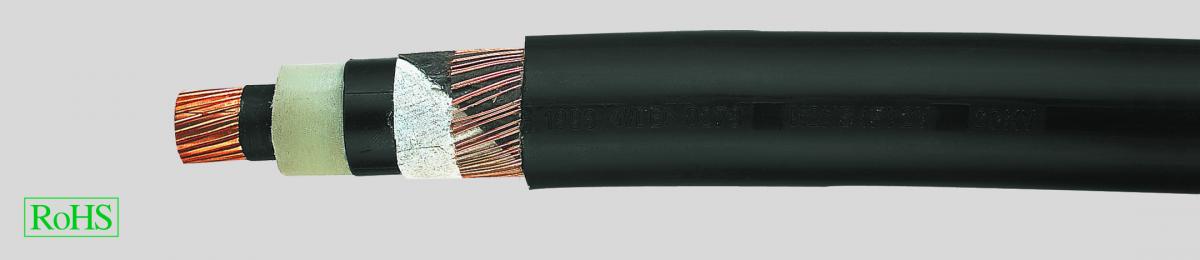

- Медные многопроволочные проводники в соответствии с DIN VDE 0295 кл. 2, IEC 60228 кл. 2
- Внутренний токопроводящий слой
- Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620.1
- Внешний токопроводящий слой, экструдированный и прочно сшитый с XLPE-изоляцией
- Продольно водонепроницаемая проводящая обмотка
- Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
- Продольно водонепроницаемая обмотка
- Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
- Цвет оболочки - чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Примечание по монтажу
- Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
- rm = круглый проводник, многопроволочный
- Другие типы и размеры по запросу
- Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует DIN EN 60332-1-2).
- Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
|
Арт.№ |
Кол-во жил x |
Рабочее макс. |
Номинальное kV |
Толщина мм |
Сечение mm² |
Толщина Номинальное значение мм |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
32560 |
1 x 35 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
2,5 |
26,0 |
518,0 |
1050,0 |
2 |
|
|
32561 |
1 x 50 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
2,5 |
28,0 |
662,0 |
1150,0 |
1 |
|
|
32562 |
1 x 70 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
2,5 |
30,0 |
854,0 |
1460,0 |
2/0 |
|
|
32563 |
1 x 95 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
2,5 |
31,0 |
1094,0 |
1700,0 |
3/0 |
|
|
32564 |
1 x 120 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
2,5 |
32,0 |
1334,0 |
2030,0 |
4/0 |
|
|
32565 |
1 x 150 |
rm / 25 |
12 |
6 / 10 |
3,4 |
25 |
2,5 |
34,0 |
1723,0 |
2350,0 |
300 kcmil |
|
|
32566 |
1 x 185 |
rm / 25 |
12 |
6 / 10 |
3,4 |
25 |
2,5 |
36,0 |
2059,0 |
2700,0 |
350 kcmil |
|
|
32567 |
1 x 240 |
rm / 25 |
12 |
6 / 10 |
3,4 |
25 |
2,5 |
38,0 |
2587,0 |
3300,0 |
500 kcmil |
|
|
32568 |
1 x 300 |
rm / 25 |
12 |
6 / 10 |
3,4 |
25 |
2,5 |
40,0 |
3163,0 |
3900,0 |
600 kcmil |
|
|
32569 |
1 x 400 |
rm / 35 |
12 |
6 / 10 |
3,4 |
35 |
2,5 |
44,0 |
4234,0 |
4850,0 |
750 kcmil |
|
|
32570 |
1 x 500 |
rm / 35 |
12 |
6 / 10 |
3,4 |
35 |
2,5 |
47,0 |
5194,0 |
6000,0 |
1000 kcmil |
|
|
32571 |
1 x 35 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
2,5 |
31,0 |
518,0 |
1210,0 |
2 |
|
|
32572 |
1 x 50 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
2,5 |
33,0 |
662,0 |
1400,0 |
1 |
|
|
32573 |
1 x 70 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
2,5 |
34,0 |
854,0 |
1550,0 |
2/0 |
|
|
32574 |
1 x 95 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
2,5 |
36,0 |
1094,0 |
1800,0 |
3/0 |
|
|
32575 |
1 x 120 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
2,5 |
37,0 |
1334,0 |
2150,0 |
4/0 |
|
|
32576 |
1 x 150 |
rm / 25 |
24 |
12 / 20 |
5,5 |
25 |
2,5 |
39,0 |
1723,0 |
2400,0 |
300 kcmil |
|
|
32577 |
1 x 185 |
rm / 25 |
24 |
12 / 20 |
5,5 |
25 |
2,5 |
41,0 |
2059,0 |
2850,0 |
350 kcmil |
|
|
32578 |
1 x 240 |
rm / 25 |
24 |
12 / 20 |
5,5 |
25 |
2,5 |
43,0 |
2587,0 |
3250,0 |
500 kcmil |
|
|
32579 |
1 x 300 |
rm / 25 |
24 |
12 / 20 |
5,5 |
25 |
2,5 |
45,0 |
3163,0 |
3850,0 |
600 kcmil |
|
|
32580 |
1 x 400 |
rm / 35 |
24 |
12 / 20 |
5,5 |
35 |
2,5 |
48,0 |
4234,0 |
4900,0 |
750 kcmil |
|
|
32581 |
1 x 500 |
rm / 35 |
24 |
12 / 20 |
5,5 |
35 |
2,5 |
52,0 |
5194,0 |
6100,0 |
1000 kcmil |
|
|
32582 |
1 x 50 |
rm / 16 |
36 |
18 / 30 |
8 |
16 |
2,5 |
37,0 |
662,0 |
1700,0 |
1 |
|
|
32583 |
1 x 70 |
rm / 16 |
36 |
18 / 30 |
8 |
16 |
2,5 |
38,0 |
854,0 |
1950,0 |
2/0 |
|
|
32584 |
1 x 95 |
rm / 16 |
36 |
18 / 30 |
8 |
16 |
2,5 |
40,0 |
1094,0 |
2300,0 |
3/0 |
|
|
32585 |
1 x 120 |
rm / 16 |
36 |
18 / 30 |
8 |
16 |
2,5 |
42,0 |
1334,0 |
2600,0 |
4/0 |
|
|
32586 |
1 x 150 |
rm / 25 |
36 |
18 / 30 |
8 |
25 |
2,5 |
43,0 |
1723,0 |
3000,0 |
300 kcmil |
|
|
32587 |
1 x 185 |
rm / 25 |
36 |
18 / 30 |
8 |
25 |
2,5 |
45,0 |
2059,0 |
3350,0 |
350 kcmil |
|
|
32588 |
1 x 240 |
rm / 25 |
36 |
18 / 30 |
8 |
25 |
2,5 |
47,0 |
2587,0 |
4100,0 |
500 kcmil |
|
|
32589 |
1 x 300 |
rm / 25 |
36 |
18 / 30 |
8 |
25 |
2,5 |
50,0 |
3163,0 |
4800,0 |
600 kcmil |
|
|
32590 |
1 x 400 |
rm / 35 |
36 |
18 / 30 |
8 |
35 |
2,5 |
53,0 |
4234,0 |
5750,0 |
750 kcmil |
|
|
32591 |
1 x 500 |
rm / 35 |
36 |
18 / 30 |
8 |
35 |
2,5 |
56,0 |
5194,0 |
6700,0 |
1000 kcmil |
|
