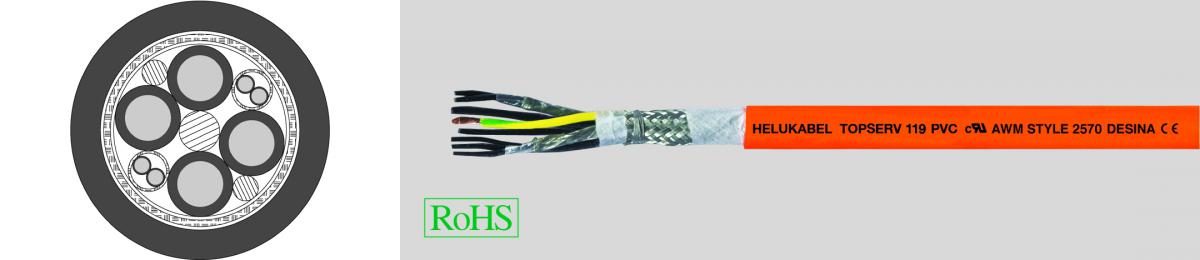

TOPSERV® 119 PVC сервокабель с 2 сигнальными парами ананлогичный стандарту Indramat Standard с PVC-оболочкой для фиксированной прокладки либо в условиях ограниченного перемещения 0,6/1kV

DataSheet:
PDF icon topservr_pvc.pdf
  • Специальный PVC-кабель для двигателей в соответствии с UL AWM станд. 2570 CSA AWM с VDE-регистрацией
  • Температурный диапазон
  • подвижно от -0°C до +60°C
  • стационарно от -20°C до +80°C
  • Номинальное напряжение
  • VDE U0/U 600/1000 В
  • UL/CSA 1000 В
  • Испытательное напряжение (50 Гц) 4000 В
  • Минимальный радиус изгиба
  • подвижно 15xØ кабеля
  • стационарно 5xØ кабеля
  • мин. 100 000 циклов
  • Жилы из медных проволок в соответствии с DIN EN 60228
  • кл. 5 тонкая проволока
  • кл. 6 особо тонкая проволока
  • Изоляция жил:
  • до 6 мм² безгалогеновый PP
  • от 10 мм² PVC
  • Маркировка жил
  • Жилы питания
  • Жила 1: черная  с маркировкой U/L1/C/L+
  • Жила 2: черная  с маркировкой V/L2
  • Жила 3: черная  с маркировкой W/L3/D/L-
  • Жилы управления
  • TOPSERV® 108 PVC без пар управления
  • TOPSERV® 112 PVC с 1 парой управления
  • стандарт Siemens
  • Жила 1: черная с маркировкой BR1
  • Жила 2: белая с маркировкой BR2
  • стандарт  Lenze
  • Жила 1: коричневая маркировкой BR1
  • Жила 2: белая с маркировкой BR2
  • TOPSERV® 119 PVC с 2 парами управления
  • Пара 1: черная с маркировкой № 5+6
  • Пара 2: черная с маркировкой № 7+8
  • Жила заземления – желто-зеленая
  • Экранирование жил управления парами луженой медной оплеткой
  • Жилы питания скручены вместе с жилами управления скручены и опорными филлерами с оптимальным шагом
  • Обмотка из флиса
  • Общий экран в виде оплетки из луженых медных проволок, покрытие пр. 85%
  • Внешняя оболочка – PVC
  • Цвет оболочки – оранжевый (RAL 2003)
  • Низкая емкость до 6 мм² включительно
  • Внешняя оболочка – маслостойкий PVC-полимер
  • За счет экранирующей оплетки с покрытием пр. 85 % соответствует требованиям к электромагнитной совместимости (ЭМС)
  • Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA® Standard
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Не распространяющая горение PVC-оболочка в соответствии с DIN EN 60332-1-1 до -1-3 (VDE 0482-332-1-1 до -1-3)
  • Соответствующие кабели для датчиков с PVC-оболочкой см. в описании TOPGEBER® 511 PVC.
  • Пригодные для буксируемых цепей кабели с PUR-оболочкой см. в описании TOPSERV®PUR.
  • Относящиеся к SIEMENS обозначения артикулов 6FX 5008-... являются зарегистрированными товарными знаками Siemens AG и служат только для сравнения.
  • Скобками () обозначается экран
  • Desina®: пояснение см. во введении.
  • Хорошая альтернатива PUR-кабелям для стационарной прокладки и для соединения в робототехнике, станках, обрабатывающих и перерабатывающих машинах.
  • Рекомендуется, прежде всего, в качестве питающего кабеля между частотным преобразователем и серводвигателем.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

для

Система

OEM

Арт.№

Цвет
оболочки

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

707290

(4 G 1 + 2 x (2 x 0,75))

Indramat

INK-0653

orange RAL 2003

12,0

130,0

218,0

-

707291

(4 G 1,5 + 2 x (2 x 0,75))

Indramat

INK-0650

orange RAL 2003

12,4

155,0

256,0

-

707292

(4 G 2,5 + 2 x (2 x 1,0))

Indramat

INK-0602

orange RAL 2003

14,6

216,0

346,0

-

707293

(4 G 4 + (2 x 1,0) + (2 x 1,5))

Indramat

INK-0603

orange RAL 2003

16,0

297,0

443,0

-

707294

(4 G 6 + (2 x 1,0) + (2 x 1,5))

Indramat

INK-0604

orange RAL 2003

18,8

374,0

596,0

-

707295

(4 G 10 + (2 x 1,0) + (2 x 1,5))

Indramat

INK-0605

orange RAL 2003

22,4

545,0

825,0

-

707296

(4 G 16 + 2 x (2 x 1,5))

Indramat

INK-0606

orange RAL 2003

26,9

804,0

1217,0

-
