Бумажный и безбумажный регистратор данных в одном корпусе
Гибридные регистраторы серии KRN100 поддерживают отображение широкого спектра данных (влажность, расход, уровень, давление), поступающих от промышленных датчиков, на ЖК-дисплее и печать этих данных на бумаге. В случае нехватки бумаги получаемые данные сохраняются на внешний USB-носитель и во внутреннюю память. Кроме того, предусмотрено множество дополнительных возможностей, повышающих удобство эксплуатации: настройка параметров по USB-интерфейсу, разъемы для установки до 12 плат ввода-вывода и дополнительных плат, расширяющих функциональность прибора
| Серия | KRN100 | |
| Напряжение питания | 100–240 В~, 50/60 Гц | |
| Допустимый диапазон напряжения | 85–110 % номинального напряжения | |
| Потребляемая мощность | Макс. 55 ВА | |
| Дисплей | Тип ЖК-дисплея | ЖК-дисплей с матрицей STN |
| Разрешающая способность | 320 × 120 точек | |
| Регулирование яркости | 4 уровня (выкл., мин., стандартный, макс.) | |
| Подсветка | Белая светодиодная, 2 режима (временный и постоянный) | |
| Интерфейс ввода | Расширяемый, 2/4/6/8/10/12-канальный (2-канала/плата) | |
| Универсальный вход*1 | Датчик температуры (термосопротивление, термопара), аналоговый | |
| Период дискретизации |
1–4 канала: 25/125/250 мс; 5–12 каналов: 125/250 мс (внутренний период дискретизации — это время, необходимое для фильтра скользящего среднего и выхода сигнализации) ※ Макс. период дискретизации для датчиков TC-R, U, S и T составляет 50 мс |
|
| Скорость регистрации в графическом виде на бумаге | 10, 20, 40, 60, 120, 240 мм/ч | |
| Период сохранения в память | 1–3600 с (период сохранения в файл журнала регистрации — 1 с) | |
| Внутренняя память | 512 МБ | |
| Внешний USB-носитель | Приобретается пользователем отдельно. Поддерживаются носители с объемом памяти до 32 ГБ. Для подключения носителя можно использовать кабель длиной до 1,5 м | |
| Диэлектрическая прочность | 2500 В~, 50/60 Гц в течение 1 минуты (между выводом питания и корпусом) // ※За исключением USB-устройства и интерфейса Ethernet | |
| Вибропрочность (при транспортировке и хранении) и рабочая вибрация |
Вибропрочность: 10–60 Гц, 4,9 м/с2 (по каждой из осей X, Y, Z в течение 1 часа) Рабочая вибрация: 10–60 Гц, 1 м/с2 (по каждой из осей X, Y, Z в течение 10 мин) |
|
| Сопротивление изоляции | Мин. 20 МОм (при 500 В= по мегомметру) | |
| Помехоустойчивость | Шум прямоугольной формы ±2 кВ (ширина импульса — 1 мкс) от имитатора шума | |
| Точность таймера | ±2 мин/год (возможность использования до 2100 года) | |
| Картридж | Чернильный картридж | Нормальная печать (с двух сторон) 5 раз в течение 7 дней с момента вскрытия картриджа |
| Время высыхания чернил | Макс. 15 мин | |
| Степень защиты | IP40 (только передняя панель) | |
| Бумага | 113 мм × 9 м | |
| Условия хранения и эксплуатации | Температура окружающей среды | 0 ... +50 °C, хранение: -20...+60 °C (без чернильного картриджа) |
| Влажность | 35–85 % относительной влажности, хранение: 35–85 % относительной влажности | |
| Сертификация | CE | |
| Масса | Приблиз. 1,7–2,0 кг | |
※ 1. Дополнительная информация по универсальному входу содержится в каталоге в пункте «Плата ввода-вывода». ※ 2. Использование изделия в условиях с повышенной влажности не рекомендуется, так как это может приводить к частым замятиям бумаги. ※ Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Отличительные особенности
* Бумажный и безбумажный регистратор данных в одном корпусе.
* Функция сохранения получаемых данных во внутреннюю память с последующим выводом их на печать в случае нехватки бумаги.
* Настройка и контроль параметров по интерфейсам USB, RS485 и Ethernet.
* Графический дисплей отличается превосходной читаемостью и обеспечивает удобство настройки параметров.
* Малый интервал дискретизации (25 мс), высокая скорость последующей регистрации (240 мм/ч).
* Регистрация данных на бумагу 100 мм (6 цветов текста на выбор).
* Резервирование данных на внутренний или внешний USB-накопитель.

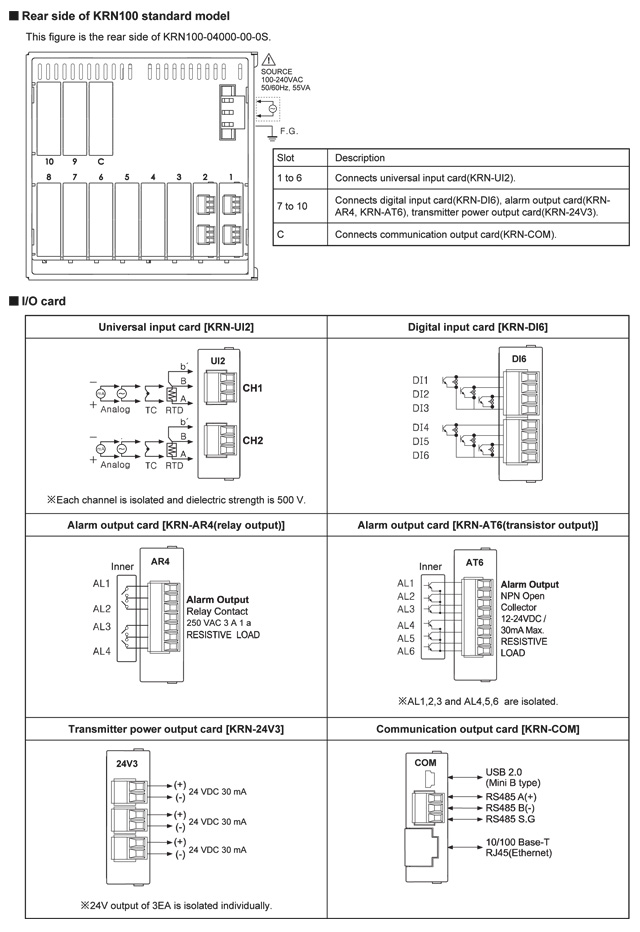

* Разъемы для плат ввода: расширение до 12 каналов ввода.
* Разъемы для разных плат вывода.

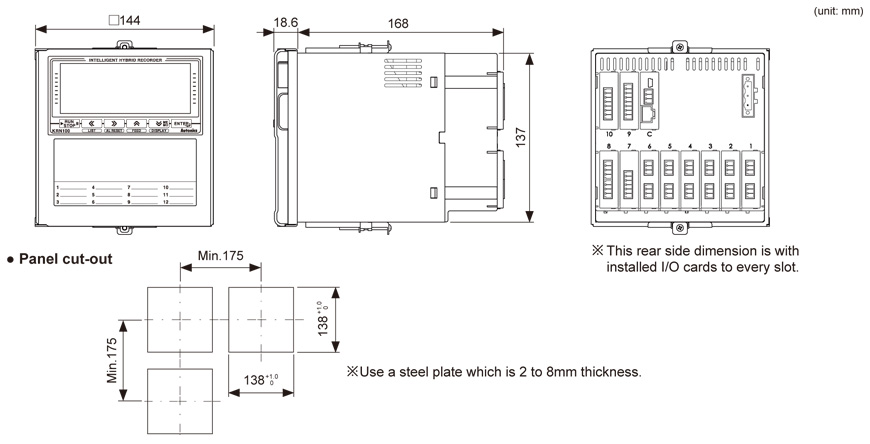

* Компактные размеры (глубина — 168 мм).
* 27 поддерживаемых входных параметров.
* Поддержка разных типов плат ввода, которые позволяют получать данные по массе, напряжению, току, частоте, сопротивлению и др.
