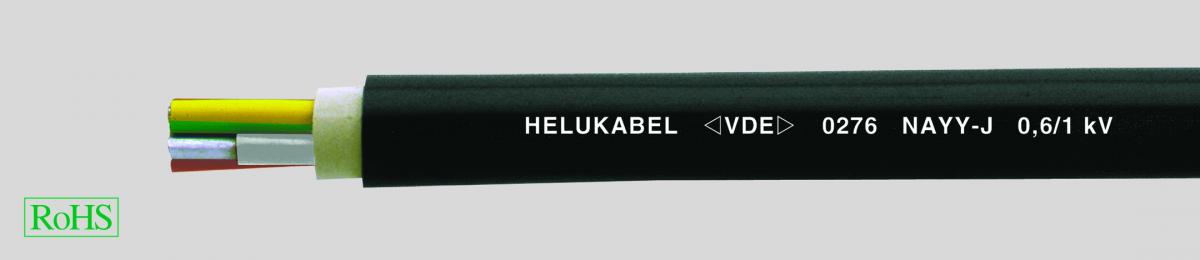

- Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502
- Изоляция жил и оболочки из термопластичного PVC- компаунда
- Температурный диапазон
- подвижно от -5 °C до +50 °C
- стационарно от -40 °C до +70 °C
- Допустимая рабочая температура проводника +70 °C
- Допустимая температура при коротком замыкании
- (время короткого замыкания 5 сек.)
- ≤ 300 мм² +160°C
- > 300 мм² +140°C
- Номинальное напряжение
- U0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
- Макс. допустимое растягивающее усилие
- посредством сквозного кабельного чулка для алюминиевого провода
- CE= 30 Н/мм²
- Допустимая токовая нагрузка в соответствии с DIN VDE 0276 часть 603 в
- в нормальном режиме - таблица 14 и 15
- в случае короткого замывания - таблица 17
- Минимальный радиус изгиба
- многожильный 12хØ кабеля
- одножильный 15хØ кабеля
- Допустимая токовая нагрузка см. табл. в приложении
- Пожарная нагрузка см. табл. в приложении
- Алюминиевый проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2 (одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 кл. 1 или кл. 2)
- PVC-изоляция жил, компаунд DIV4 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308, 0276 часть 603
- Концентрическая повивная скрутка жил
- Общая обмотка
- Внешняя PVC-оболочка, компаунд DMV5 в соответствии с HD 603.1
- Цвет оболочки - чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
- Предельно допустимое напряжение
- Цепи постоянного тока 1,8 кВ
- Системы переменного тока
- Однофазные цепи
- оба внешних провода изолированы 1,4 В
- Однофазные системы
- один внешний провод заземлён 0,7 кВ
- Цепь трёхфазного тока 1,2 кВ
- re = круглый однопроволочный провод;
- se = секторный однопроволочный провод;
- rm = круглый многопроволочный проводник;
- J-исполнение = с желто-зеленой жилой заземления
- O-исполнение = без желто-зеленой жилы заземления
- Силовой кабель для прокладки в земле, в воде, на открытом воздухе, в бетоне, внутри помещений, в кабель-каналах, для электростанций, промышленности и распределительных устройств, а также в местных электросетях в случаях, когда не предполагаются механические повреждения.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Кол-во жил x |
Внешний Ø пр. мм |
Вес алюминия кг / км |
Вес пр. кг / км |
Исполнение J Арт.№ |
AWG-номер |
|
Исполнение O Арт.№ |
AWG-номер |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
4 x 16 |
re |
23,0 |
186,0 |
750,0 |
32301 |
6 |
- |
32184 |
6 |
- |
|
4 x 25 |
re |
26,0 |
290,0 |
950,0 |
32302 |
4 |
- |
32185 |
4 |
- |
|
4 x 35 |
re |
28,5 |
406,0 |
1120,0 |
32303 |
2 |
- |
32186 |
2 |
- |
|
4 x 50 |
se |
30,0 |
580,0 |
1151,0 |
32304 |
1 |
- |
32187 |
1 |
- |
|
4 x 70 |
se |
35,0 |
812,0 |
1549,0 |
32305 |
2/0 |
- |
32188 |
2/0 |
- |
|
4 x 95 |
se |
39,5 |
1102,0 |
2030,0 |
32306 |
3/0 |
- |
32189 |
3/0 |
- |
|
4 x 95 |
sm |
39,5 |
1102,0 |
2030,0 |
32177 |
3/0 |
- |
32190 |
3/0 |
- |
|
4 x 120 |
se |
44,0 |
1392,0 |
2400,0 |
32307 |
4/0 |
- |
32191 |
4/0 |
- |
|
4 x 120 |
sm |
44,0 |
1392,0 |
2400,0 |
32178 |
4/0 |
- |
32192 |
4/0 |
- |
|
4 x 150 |
se |
46,0 |
1740,0 |
3030,0 |
32308 |
300 kcmil |
- |
32193 |
300 kcmil |
- |
|
4 x 150 |
sm |
46,0 |
1740,0 |
3030,0 |
32179 |
300 kcmil |
- |
32194 |
300 kcmil |
- |
|
4 x 185 |
se |
51,0 |
2146,0 |
3650,0 |
32309 |
350 kcmil |
- |
32195 |
350 kcmil |
- |
|
4 x 185 |
sm |
51,0 |
2146,0 |
3650,0 |
32180 |
350 kcmil |
- |
32196 |
350 kcmil |
- |
|
4 x 240 |
se |
56,0 |
2784,0 |
4800,0 |
32310 |
500 kcmil |
- |
32197 |
500 kcmil |
- |
|
4 x 240 |
sm |
56,0 |
2784,0 |
4800,0 |
32181 |
500 kcmil |
- |
32198 |
500 kcmil |
- |
|
4 x 300 |
se |
64,0 |
3480,0 |
5596,0 |
32182 |
600 kcmil |
- |
32199 |
600 kcmil |
- |
|
4 x 300 |
sm |
64,0 |
3480,0 |
5596,0 |
32183 |
600 kcmil |
- |
32258 |
600 kcmil |
- |
