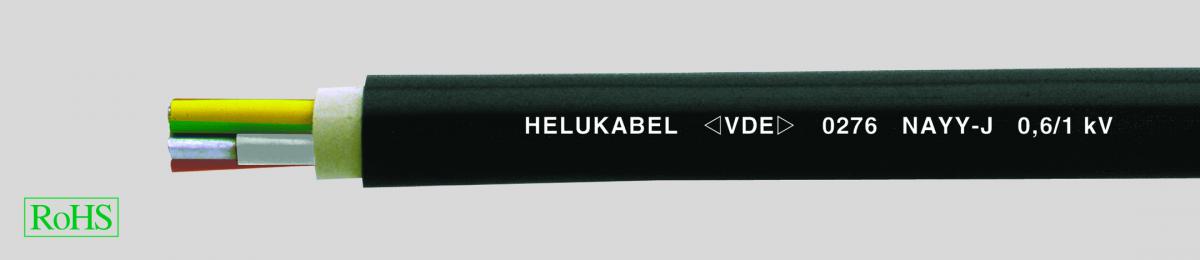

DataSheet:
- Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502
- Изоляция жил и оболочки из термопластичного PVC- компаунда
- Температурный диапазон
- подвижно от -5 °C до +50 °C
- стационарно от -40 °C до +70 °C
- Допустимая рабочая температура проводника +70 °C
- Допустимая температура при коротком замыкании
- (время короткого замыкания 5 сек.)
- ≤ 300 мм² +160°C
- > 300 мм² +140°C
- Номинальное напряжение U0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
- Макс. допустимое растягивающее усилие посредством сквозного кабельного чулка для алюминиевого провода CE= 30 Н/мм²
- Допустимая токовая нагрузка
- в соответствии с DIN VDE 0276 часть 603 в
- в нормальном режиме - таблица 14 и 15
- в случае короткого замывания - таблица 17
- Минимальный радиус изгиба
- многожильный 12хØ кабеля
- одножильный 15хØ кабеля
- Допустимая токовая нагрузка см. табл. в приложении
- Пожарная нагрузка см. табл. в приложении
- Алюминиевый проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2 (одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 кл. 1 или кл. 2)
- PVC-изоляция жил, компаунд DIV4 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308, 0276 часть 603
- Концентрическая повивная скрутка жил
- Общая обмотка
- Внешняя PVC-оболочка, компаунд DMV5 в соответствии с HD 603.1
- Цвет оболочки - чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
- Предельно допустимое напряжение
- Цепи постоянного тока 1,8 кВ
- Системы переменного тока
- Однофазные цепи
- оба внешних провода изолированы 1,4 В
- Однофазные системы
- один внешний провод заземлён 0,7 кВ
- Цепь трёхфазного тока 1,2 кВ
- re = круглый однопроволочный провод;
- se = секторный однопроволочный провод;
- rm = круглый многопроволочный проводник;
- J-исполнение = с желто-зеленой жилой заземления
- O-исполнение = без желто-зеленой жилы заземления
- Силовой кабель для прокладки в земле, в воде, на открытом воздухе, в бетоне, внутри помещений, в кабель-каналах, для электростанций, промышленности и распределительных устройств, а также в местных электросетях в случаях, когда не предполагаются механические повреждения.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Кол-во жил x |
Внешний Ø пр. мм |
Вес алюминия кг / км |
Вес пр. кг / км |
Исполнение J Арт.№ |
AWG-номер |
|
Исполнение O Арт.№ |
AWG-номер |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
1 x 35 |
re |
13,0 |
102,0 |
240,0 |
32328 |
2 |
- |
32311 |
2 |
- |
|
1 x 50 |
rm |
15,0 |
145,0 |
360,0 |
32329 |
1 |
- |
32312 |
1 |
- |
|
1 x 70 |
rm |
16,5 |
203,0 |
410,0 |
32390 |
2/0 |
- |
32313 |
2/0 |
- |
|
1 x 95 |
rm |
19,0 |
276,0 |
570,0 |
32391 |
3/0 |
- |
32314 |
3/0 |
- |
|
1 x 120 |
rm |
20,5 |
348,0 |
691,0 |
32392 |
4/0 |
- |
32315 |
4/0 |
- |
|
1 x 150 |
rm |
22,5 |
435,0 |
804,0 |
32393 |
300 kcmil |
- |
32321 |
300 kcmil |
- |
|
1 x 185 |
rm |
25,0 |
537,0 |
979,0 |
32394 |
350 kcmil |
- |
32322 |
350 kcmil |
- |
|
1 x 240 |
rm |
28,0 |
696,0 |
1253,0 |
32395 |
500 kcmil |
- |
32323 |
500 kcmil |
- |
|
1 x 300 |
rm |
30,0 |
870,0 |
1395,0 |
32396 |
600 kcmil |
- |
32324 |
600 kcmil |
- |
|
1 x 400 |
rm |
34,0 |
1160,0 |
1890,0 |
32397 |
750 kcmil |
- |
32325 |
750 kcmil |
- |
|
1 x 500 |
rm |
38,0 |
1450,0 |
2600,0 |
32398 |
1000 kcmil |
- |
32326 |
1000 kcmil |
- |
|
1 x 630 |
rm |
43,0 |
1827,0 |
2780,0 |
32399 |
- |
- |
32327 |
- |
- |
