DataSheet:
- Не распространяющий горение безгалогеновый кабель пожарной сигнализации в соответствии с DIN VDE 0815
- Сопротивление шлейфа макс. 73,2 Ом/км
- Температурный диапазон
- подвижно от -5 °C до +50 °C
- стационарно от -30 °C до +70 °C
- Максимальное рабочее напряжение 225 В (не для силовых цепей)
- Испытательное напряжение
- жила/ жила 500 В
- жила/ экран 2000 В
- Сопротивление изоляции мин. 100 МОм x км
- Рабочая емкость макс. 120 нф/км при 800 Гц (у кабелей с 4 двойными жилами значения могут быть превышены на 20%)
- Емкостный дисбаланс макс. 200 пф/100 м (20% значений, но не менее одного значения, могут составлять до 400 пф)
- Минимальный радиус изгиба 6х Ø кабеля
- Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
- Пожарная нагрузка см. табл. в приложении
- Медный однопроволочный проводник
- Изоляция жил из сшитого безгалогенового полимера, в соответствии с DIN VDE 0207 часть 23, компаунд HI1, не распространяющего горение (у Е90 - проводник обернут специальной пленкой)
- Маркировка жил посредством колец и групп колец в соответствии с DIN VDE 0815
- Жилы скручены в пары, 4 пары - в пучок, несколько пучков - в слои
- Пучки промаркированы нумерованной лентой
- Специальная обмотка из полиэстерной и стекловолоконной ленты
- Экран из полимерной плёнки с алюминиевым покрытием и дренажным проводником Ø 0,8 мм
- Безгалогеновая внешняя оболочка, не распространяющая горение, в соответствии с DIN VDE 0207 часть 24 HM2

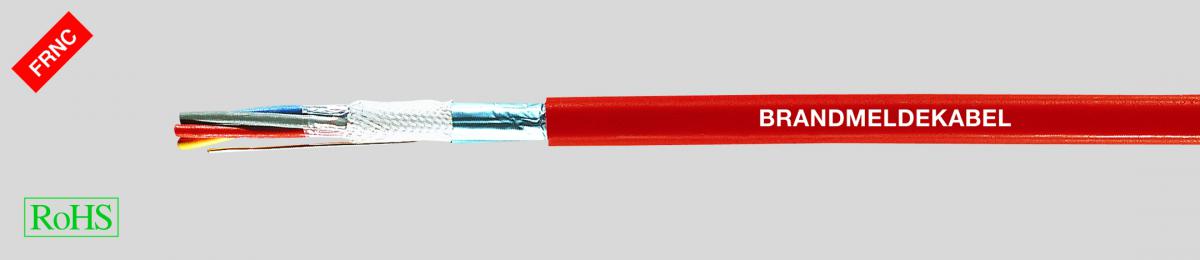

- Цвет оболочки - красный (RAL 3000) с надписью "BRANDMELDEKABEL" ("Кабель пожарной сигнализации")
- Испытания
- Испытание на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3, DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
- Коррозионность активность газов при горении в соответствии с VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
- Плотность дыма в соответствии с VDE 0482 часть 1034-1+2, IEC 61034-1+2, DIN EN 61034-1+2, BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
- Не распространяет горение
- Низкая плотность дыма
- Монтажные кабели не предназначены для силовых цепей и прокладки в земле
- FE 180: Целостность изоляции 180 минут. Испытания в соответствии с DIN VDE 0472 часть 814 IEC 60331.
- Целостность изоляции при испытании прямым воздействием пламени продолжительностью 180 минут.
- E 30: Сохранение функциональности электрических кабельных сетей в течение не менее 30 минут. Испытание в соответствии с DIN 4102 часть 12.
- Сохранение функциональности на 30 минут гарантирует 30-минутное сохранение функциональности установок пожарной сигнализации и сигнальных устройств, аварийного и резервного освещения, пассажирских лифтов с эвакуационным выключателем, исключением являются кабели, находящиеся внутри шахт или в машинных отделенииях.
- E 90: Сохранение функциональности электрических кабельных сетей в течение не менее 90 минут. Испытание в соответствии с DIN 4102 часть 12.
- Сохранение функциональности в течение 90 минут обеспечивает работоспособность водонапорных установок для обеспечения систем пожаротушения, вентиляционных установок для отвода дыма и тепла из запасных лестничных клеток и внутренних помещений, шахт и машинных отделений пожарных лифтов, эвакуационных грузовых лифтов в больницах и специальных пожарных лифтов.
- с E 30 по E 90
- Сохранение функциональности зависит от техники прокладки кабеля.
- Трудновоспламеняемый, безгалогеновый, статично экранированный монтажный кабель для телекоммуникаций. Статичное экранирование препятствует сильным импульсным помехам. Предназначен для фиксированной прокладки там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
- Downloads
сохранение работоспособности E30 до E90
|
Арт.№ |
Кол-во пар |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
|
|---|---|---|---|---|---|
|
34091 |
2 x 2 x 0,8 |
7,4 |
25,0 |
74,0 |
- |
|
34092 |
4 x 2 x 0,8 |
10,8 |
45,0 |
127,0 |
- |
|
34093 |
8 x 2 x 0,8 |
16,9 |
85,0 |
300,0 |
- |
|
34094 |
12 x 2 x 0,8 |
18,5 |
126,0 |
336,0 |
- |
|
34095 |
16 x 2 x 0,8 |
20,1 |
166,0 |
426,0 |
- |
|
34096 |
20 x 2 x 0,8 |
22,2 |
206,0 |
529,0 |
- |
|
34097 |
32 x 2 x 0,8 |
29,1 |
326,0 |
859,0 |
- |
|
34098 |
40 x 2 x 0,8 |
34,2 |
407,0 |
1094,0 |
- |
|
34099 |
52 x 2 x 0,8 |
37,3 |
529,0 |
1280,0 |
- |
Сохранение работоспособности E 30
|
Арт.№ |
Кол-во пар |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
|
|---|---|---|---|---|---|
|
34157 |
2 x 2 x 0,8 |
7,5 |
25,0 |
67,0 |
- |
|
34158 |
4 x 2 x 0,8 |
9,3 |
45,0 |
103,0 |
- |
|
34159 |
8 x 2 x 0,8 |
11,4 |
85,0 |
168,0 |
- |
|
34160 |
12 x 2 x 0,8 |
13,0 |
126,0 |
237,0 |
- |
|
34161 |
16 x 2 x 0,8 |
15,7 |
166,0 |
303,0 |
- |
|
34162 |
20 x 2 x 0,8 |
16,5 |
206,0 |
361,0 |
- |
|
34163 |
32 x 2 x 0,8 |
20,3 |
326,0 |
553,0 |
- |
|
34164 |
40 x 2 x 0,8 |
23,4 |
407,0 |
699,0 |
- |
|
34165 |
52 x 2 x 0,8 |
25,2 |
529,0 |
865,0 |
- |
