DataSheet:
- Температурный диапазон
- подвижно от -5 °C до +70 °C
- стационарно от -40 °C до +80 °C
- Радиус изгиба
- подвижно 15xØ кабеля
- стационарно 8xØ кабеля
- Макс. ускорение 3 м/с2
- Циклы изгибов
- 2 млн. при ≥ 15x Ø кабеля
- Рабочее напряжение 30 В
- Испытательное напряжение 1000 В
- Луженые медные проводники
- Полиэфирная/полиолефиновая изоляция жил
- Экран луженая медная оплетка
- Покрытие пр. 80%
- Внешняя оболочка – PUR-материал
- Цвет оболочки зеленый
- Структура/цветовой код
- (3x(2x0,14)+2x(0,5))
- жел.+черн., зел.+черн., красн.+черн., бел., черн.
- (3x(2x0,14)+2x(0,5))
- жел.+зел., роз.+сер., красн.+син., бел., коричн.
- (4x(2x0,14)+2x(1,0))
- жел.+зел., роз.+сер., красн.+син., черн.+фиол., бел., коричн.
- (4x(2x0,14)+2x(0,5))
- жел.+зел., роз.+сер., красн.+син., черн.+фиол., бел., коричн.
- Следует соблюдать руководство по монтажу для прокладки кабелей в буксируемых цепях (подвижных кабель-каналах) и указания производителей двигателей и контроллеров по максимально допустимой длине кабеля.

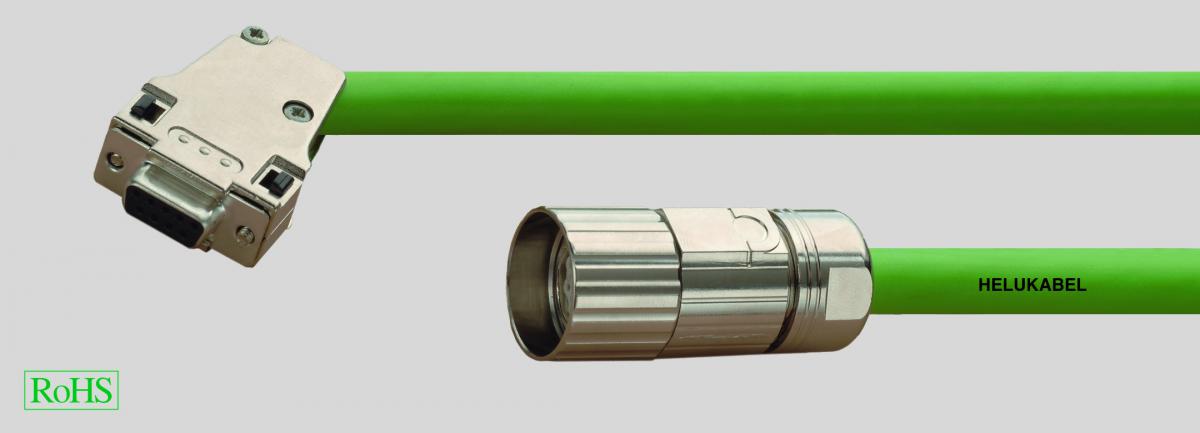

- Данный высококачественный кабель в собранном виде для подключения датчиков предназначен для подвижного использования. Специальная внешняя PUR-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.
- Кабели в собранном виде можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.
|
Обозначение |
Обозначение |
Helukabel Арт.№ |
|
|---|---|---|---|
|
EYD 0019 A xxxx F02 A00 |
Geberleitung 0019AF02A00 PUR |
660815 |
|
|
EYD 0020 A xxxx A00 S04 |
Geberleitung 0020AA00S04 PUR |
660816 |
|
|
EYF 0020 A xxxx A00 S05 |
Geberleitung 0020AA00S05 PUR |
660817 |
|
|
EYF 0020 A xxxx F01 A00 |
Geberleitung 0020AF01A00 PUR |
660818 |
|
|
EYF 0020 A xxxx F01 S01 |
Geberleitung 0020AF01S01 PUR |
660819 |
|
|
EYF 0020 A xxxx F01 S02 |
Geberleitung 0020AF01S02 PUR |
660820 |
|
|
EYF 0022 A xxxx F03 A00 |
Geberleitung 0022AF03A00 PUR |
660821 |
|
