- Температурный диапазон
- подвижно от -20 °C до +60 °C
- стационарно от -50 °C до +80 °C
- Радиус изгиба
- подвижно 11xØ кабеля
- стационарно 7xØ кабеля
- Макс. ускорение 5 м/с2
- Циклы изгибов
- 10 млн. при ≥ 12xØ кабеля
- Рабочее напряжение 30 В
- Испытательное напряжение 500 В
- Сопротивление изоляции ≥ 10 МОм x км
- Луженые медные проводники
- Высококачественная PP-изоляция жил
- Общий экран луженая медная оплетка
- Покрытие пр. 80%
- Внешняя оболочка – PUR-материал
- Цвет оболочки оранжевый
- Структура/цветовой код
- (2x2x0,18) черн., коричн., красн., оранж.
- (4x2x0,18) черн.+коричн., красн.+оранж., жел.+зел., син.+фиол.
- (8x2x0,18) черн.+коричн., красн.+оранж., жел.+зел., син.+фиол., сер.+бел., бел./черн.+бел./коричн., бел./красн.+бел./оранж., бел./жел.+бел./зел.
- (12x0,22) черн., коричн., красн., оранж., жел., зел., син., фиол., сер., бел., бел./черн., бел./коричн.
- (4x2x0,34+4x0,5) красн.+оранж., жел.+зел., син.+фиол., черн.+коричн., бел./красн., бел./жел., бел./син., бел./черн.
- (3x(2x0,14)+2x(0,5)) красн.+оранж., жел.+зел., черн.+коричн., черн., красн.
- (3x(2x0,14)+2x0,5+4x0,14) красн.+оранж., жел.+зел., черн.+коричн., коричн./красн., коричн./син., сер., син., бел./жел., бел./черн.
- (3x(2x0,14)+2x0,5+4x0,14+4x0,22) красн.+оранж., жел.+зел., черн.+коричн., коричн./красн., коричн./син., сер., син., бел./жел., бел./черн., коричн./жел., коричн./сер./зел./черн., зел./красн.
- Следует соблюдать руководство по монтажу для прокладки кабелей в буксируемых цепях (подвижных кабель-каналах) и указания производителей двигателей и контроллеров по максимально допустимой длине кабеля.

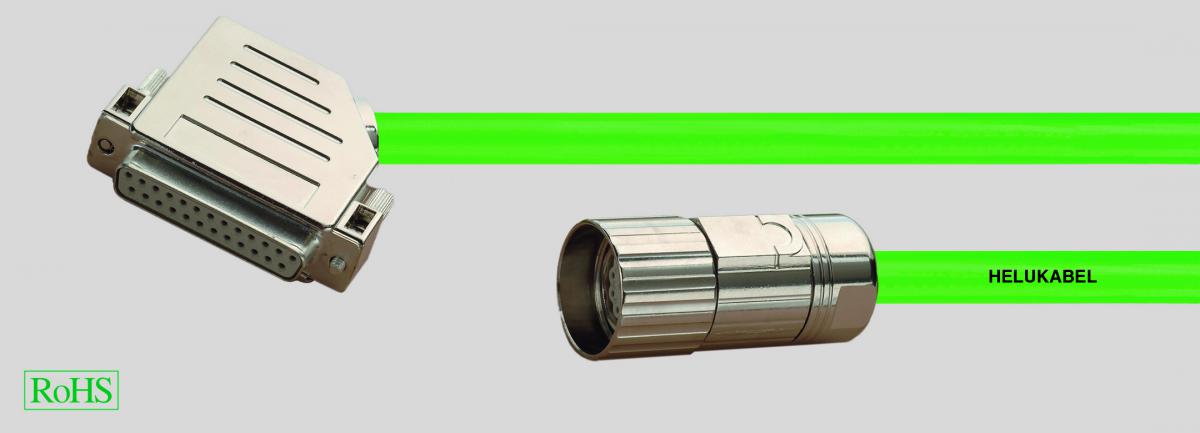

- Данный высококачественный готовый кабель для подключения датчиков предназначен для подвижного использования. Специальная внешняя PUR-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.
- Кабели в собранном виде кабели можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.
|
|---|
