DataSheet:
- Температурный диапазон кабеля
- подвижно от -30 °C до +80 °C
- стационарно от -50 °C до +90 °C
- Радиус изгиба
- подвижно 10xØ кабеля
- стационарно 7xØ кабеля
- Макс. ускорение 4 м/с2
- Циклы изгибов 5 млн. при ≥ 10x Ø кабеля
- Номинальное напряжение (UL/CSA) 1000 В
- Испытательное напряжение,
- силовые жилы 4 кВ
- сигнальные жилы 2 кВ
- Сопротивление изоляции ≥ 20 МОм x км
- Силовые жилы
- Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6
- PETP-изоляция жил
- Обозначение жил 1,2,3
- Жила заземления желто-зеленая
- Сигнальные жилы
- Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6
- Изоляция жил PETP
- Обозначение жил
- Пара 1: 5,6
- Пара 2: 7,8
- Жилы скручены попарно
- Экранирование полиэфирная пленка, покрытая алюминием
- дренажный провод
- луженая медная оплетка
- Общий экран из луженой медной оплетки
- Покрытие пр. 85%
- Внешняя оболочка – PVC-материал
- Цвет оболочки оранжевый (RAL 2003)
- Следует соблюдать руководство по монтажу для прокладки кабелей в буксируемых цепях (подвижных кабель-каналах) и указания производителей двигателей и контроллеров по максимально допустимой длине кабеля.

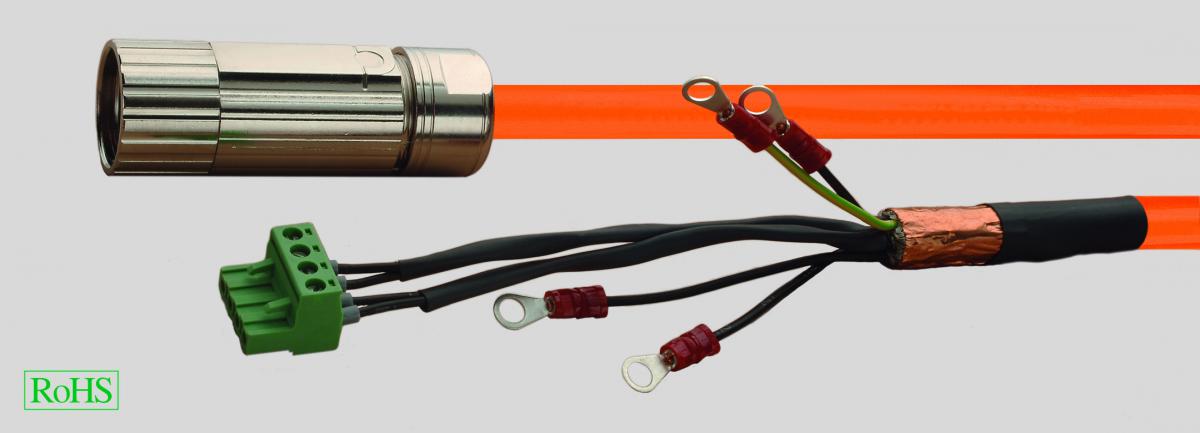

- Данный высококачественный кабель в собранном виде для соединения двигателей предназначен для использования при высоких механических нагрузках. Специальная внешняя PVC-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.
- Предназначены, в первую очередь, для использования при малых радиусах изгиба и высоких ускорениях. Кабели в собранном видем можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.
|
|---|
