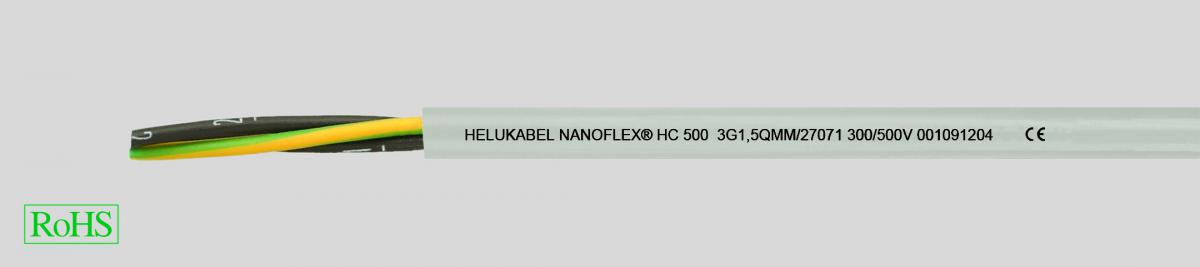

NANOFLEX® HC*500 - устойчивый к порезам, с разметкой метража
-
Кабели со специальной PUR-оболочкой на основании DIN VDE 0285-525-1/DIN EN 50525-1
-
Температурный диапазон
-
подвижно от -5 °C до +80 °C
-
стационарно от -40 °C до +80 °C
-
Номинальное напряжение U0/U 300/500 В
-
Испытательное напряжение 4000 В
-
Напряжение пробоя мин. 8000 В
-
Сопротивление изоляции мин. 20 МОм x км
-
Минимальный радиус изгиба
-
подвижно 7,5x Ø кабеля
-
стационарно 4x Ø кабеля
-
Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
-
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
-
Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
-
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
-
Повивная скрутка жил с оптимальным шагом
-
Внешняя оболочка из специального полиуретана TMPU в соответствии с DIN EN 50363-10-2
-
Цвет оболочки – светло-серый (RAL 7035)
-
С разметкой метража
-
Стойкость к УФ-излучению, кислороду, озону, гидролизу, микробам
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Легко очищается от загрязнений
-
Стойкость к моющим средствам
-
G = с желто-зеленой жилой заземления
-
x = без желто-зеленой жилы заземления (OZ)
-
Аналоги с экраном:
-
NANOFLEX®HC 500-C
-
* Гигиенические кабели (Hygienic Cable)
-
Кабели со специальной полиуретановой оболочкой используются в производстве пищевых продуктов и напитков. Внешняя оболочка с антимикробными свойствами повышает качество технологических процессов при изготовлении продуктов и пищевых добавок, в неупакованном состоянии, например, в производстве молочной, мясной и рыбной продукции, а также для приготовления полуфабрикатов, пива и других напитков.
-
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
27031
|
2 x 0,5
|
4,8
|
10,0
|
45,0
|
20
|
|
27032
|
3 G 0,5
|
5,1
|
14,0
|
55,0
|
20
|
|
27033
|
3 x 0,5
|
5,1
|
14,0
|
55,0
|
20
|
|
27034
|
4 G 0,5
|
5,7
|
19,0
|
65,0
|
20
|
|
27035
|
4 x 0,5
|
5,7
|
19,0
|
65,0
|
20
|
|
27036
|
5 G 0,5
|
6,2
|
24,0
|
75,0
|
20
|
|
27037
|
5 x 0,5
|
6,2
|
24,0
|
75,0
|
20
|
|
27038
|
7 G 0,5
|
7,2
|
34,0
|
90,0
|
20
|
|
27039
|
7 x 0,5
|
7,2
|
34,0
|
90,0
|
20
|
|
27040
|
10 G 0,5
|
8,8
|
48,0
|
120,0
|
20
|
|
27041
|
12 G 0,5
|
9,1
|
58,0
|
135,0
|
20
|
|
27042
|
18 G 0,5
|
10,7
|
86,0
|
205,0
|
20
|
|
27043
|
25 G 0,5
|
13,2
|
120,0
|
270,0
|
20
|
|
27044
|
2 G 0,75
|
5,4
|
14,0
|
44,0
|
18
|
|
27045
|
3 G 0,75
|
5,7
|
22,0
|
53,0
|
18
|
|
27046
|
3 G 0,75
|
5,7
|
22,0
|
53,0
|
18
|
|
27047
|
4 G 0,75
|
6,2
|
29,0
|
64,0
|
18
|
|
27048
|
4 x 0,75
|
6,2
|
29,0
|
64,0
|
18
|
|
27049
|
5 G 0,75
|
6,8
|
36,0
|
76,0
|
18
|
|
27050
|
5 x 0,75
|
6,8
|
36,0
|
76,0
|
18
|
|
27051
|
7 G 0,75
|
8,1
|
50,0
|
96,0
|
18
|
|
27052
|
7 x 0,75
|
8,1
|
50,0
|
96,0
|
18
|
|
27053
|
10 G 0,75
|
9,6
|
72,0
|
140,0
|
18
|
|
27054
|
12 G 0,75
|
9,6
|
86,0
|
170,0
|
18
|
|
27055
|
18 G 0,75
|
11,9
|
130,0
|
260,0
|
18
|
|
27056
|
25 G 0,75
|
14,5
|
180,0
|
282,0
|
18
|
|
27057
|
2 x 1
|
5,7
|
19,0
|
53,0
|
17
|
|
27058
|
3 G 1
|
6,0
|
29,0
|
63,0
|
17
|
|
27059
|
3 G 1
|
6,0
|
29,0
|
63,0
|
17
|
|
27060
|
4 G 1
|
6,6
|
38,0
|
75,0
|
17
|
|
27061
|
4 x 1
|
6,6
|
38,0
|
75,0
|
17
|
|
27062
|
5 G 1
|
7,1
|
48,0
|
89,0
|
17
|
|
27063
|
5 x 1
|
7,1
|
48,0
|
89,0
|
17
|
|
27064
|
7 G 1
|
8,6
|
67,0
|
115,0
|
17
|
|
27065
|
7 x 1
|
8,6
|
67,0
|
115,0
|
17
|
|
27066
|
10 G 1
|
10,2
|
96,0
|
166,0
|
17
|
|
27067
|
12 G 1
|
10,7
|
115,0
|
201,0
|
17
|
|
27068
|
18 G 1
|
12,9
|
173,0
|
289,0
|
17
|
|
27069
|
25 G 1
|
14,9
|
240,0
|
380,0
|
17
|
|
27070
|
2 x 1,5
|
6,2
|
29,0
|
68,0
|
16
|
|
27071
|
3 G 1,5
|
6,6
|
43,0
|
87,0
|
16
|
|
27072
|
3 x 1,5
|
6,6
|
43,0
|
87,0
|
16
|
|
27073
|
4 G 1,5
|
7,2
|
58,0
|
106,0
|
16
|
|
27074
|
4 x 1,5
|
7,2
|
58,0
|
106,0
|
16
|
|
27075
|
5 G 1,5
|
8,2
|
72,0
|
131,0
|
16
|
|
27076
|
5 x 1,5
|
8,2
|
72,0
|
131,0
|
16
|
|
27077
|
7 G 1,5
|
9,8
|
101,0
|
173,0
|
16
|
|
27078
|
7 x 1,5
|
9,8
|
101,0
|
173,0
|
16
|
|
27079
|
12 G 1,5
|
12,0
|
173,0
|
293,0
|
16
|
|
27080
|
18 G 1,5
|
14,5
|
259,0
|
454,0
|
16
|
|
27081
|
25 G 1,5
|
17,8
|
360,0
|
641,0
|
16
|
|
27082
|
2 x 2,5
|
7,8
|
48,0
|
110,0
|
14
|
|
27083
|
3 G 2,5
|
8,3
|
72,0
|
146,0
|
14
|
|
27084
|
4 G 2,5
|
9,2
|
96,0
|
183,0
|
14
|
|
27085
|
5 G 2,5
|
10,1
|
120,0
|
222,0
|
14
|
|
27086
|
7 G 2,5
|
12,3
|
168,0
|
293,0
|
14
|
|
27087
|
12 G 2,5
|
15,3
|
288,0
|
512,0
|
14
|
|
27088
|
4 G 4
|
11,0
|
154,0
|
291,0
|
12
|
|
27089
|
5 G 4
|
12,7
|
192,0
|
355,0
|
12
|
|
