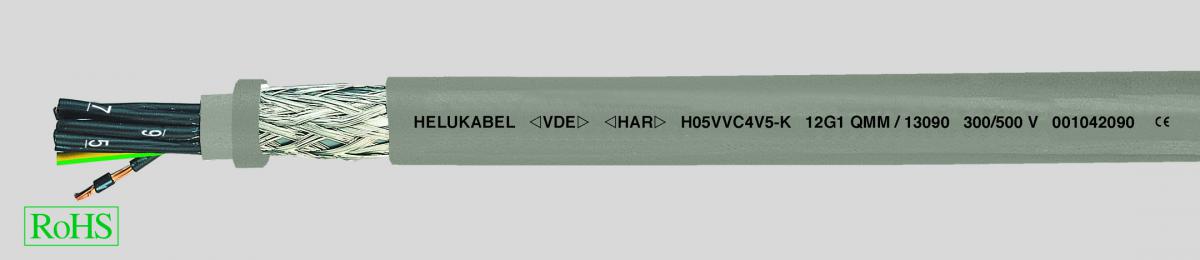

H05VVC4V5-K (NYSLYCYÖ-JZ) - с цифровой маркировкой жил, экранированный, маслостойкий, ЭМС
-
Специальный PVC-кабель управления с маслостойкой внешней оболочкой в соответствии с DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и IEC 60227/74
-
Температурный диапазон
-
подвижно от -5°C до +70°C
-
стационарно от -40 °C до +70 °C
-
Номинальное напряжение U0/U 300/500 В
-
Испытательное напряжение в соответствии с DIN VDE 0281 ч. 13
-
жила/жила 2 кВ, 5 минут
-
жила/экран 2 кВ, 5 минут
-
Напряжение пробоя мин. 4000 В
-
Сопротивление связи при 30 МГц 250 Ом/км
-
Сопротивление изоляции мин. 20 МОм x км
-
Минимальный радиус изгиба
-
подвижно пр. 10x Ø кабеля
-
стационарно пр. 5x Ø кабеля
-
Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
-
Жилы из тонких медных проволок, структура жил в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
-
Изоляция – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
-
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
-
Повивная скрутка жил с оптимальным шагом
-
Внутренняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
-
Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %
-
Внешняя оболочка – специальный PVC-материал TM5 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
-
Цвет оболочки – серый (RAL 7001)
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
Маслостойкий в соответствии с DIN EN 60811-404
-
G = с желто-зеленой жилой заземления
-
x = без желто-зеленой жилы заземления (OZ)
-
Аналоги без экрана:
-
H05VV5-F (NYSLYÖ-JZ)
-
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве кабелей управления и соединительных кабелей в машино- и станкостроении, конвейерах, подъемно-транспортном оборудовании и производственных линиях. Могут применяться в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.
-
Не рекомендуется применять в химической промышленности. Подходят для эксплуатации в качестве кабелей для влажных помещений в оборудовании пивоваренных заводов, установках для розлива и мойки.
-
Предназначены для бесперебойной передачи данных в измерительных, управляющих и регулирующих устройствах в случае, если требуется электромагнитный экран.
-
После подключения кабели разрешается перемещать при условии отсутствия механических перегрузок во время движения.
-
Эти экранированные кабели не рассчитаны на длительные изгибающие нагрузки.
-
ЭМС = электромагнитная совместимость.
-
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
-
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
13951
|
2 x 0,5
|
8,0
|
41,0
|
92,0
|
20
|
|
13060
|
3 G 0,5
|
8,4
|
45,0
|
109,0
|
20
|
|
13061
|
4 G 0,5
|
9,1
|
54,0
|
126,0
|
20
|
|
13062
|
5 G 0,5
|
10,1
|
66,0
|
156,0
|
20
|
|
13063
|
6 G 0,5
|
10,7
|
73,0
|
176,0
|
20
|
|
13064
|
7 G 0,5
|
11,4
|
79,0
|
192,0
|
20
|
|
13952
|
8 G 0,5
|
12,5
|
82,0
|
211,0
|
20
|
|
13065
|
9 G 0,5
|
12,5
|
94,0
|
230,0
|
20
|
|
13066
|
12 G 0,5
|
13,5
|
137,0
|
280,0
|
20
|
|
13953
|
14 G 0,5
|
14,2
|
142,0
|
302,0
|
20
|
|
13067
|
18 G 0,5
|
15,8
|
156,0
|
384,0
|
20
|
|
13068
|
25 G 0,5
|
18,6
|
250,0
|
556,0
|
20
|
|
13954
|
27 G 0,5
|
18,6
|
255,0
|
599,0
|
20
|
|
13069
|
34 G 0,5
|
20,8
|
316,0
|
634,0
|
20
|
|
13955
|
36 G 0,5
|
20,8
|
320,0
|
620,0
|
20
|
|
13129
|
41 G 0,5
|
23,0
|
348,0
|
770,0
|
20
|
|
13070
|
50 G 0,5
|
25,0
|
407,0
|
970,0
|
20
|
|
13071
|
61 G 0,5
|
26,8
|
520,0
|
1072,0
|
20
|
|
13956
|
65 G 0,5
|
28,4
|
563,0
|
1198,0
|
20
|
|
13957
|
2 x 0,75
|
8,3
|
46,0
|
102,0
|
18
|
|
13072
|
3 G 0,75
|
8,8
|
57,0
|
115,0
|
18
|
|
13073
|
4 G 0,75
|
9,8
|
63,0
|
150,0
|
18
|
|
13074
|
5 G 0,75
|
10,8
|
76,0
|
173,0
|
18
|
|
13075
|
6 G 0,75
|
11,4
|
82,0
|
195,0
|
18
|
|
13076
|
7 G 0,75
|
12,1
|
100,0
|
235,0
|
18
|
|
13958
|
8 G 0,75
|
12,7
|
112,0
|
268,0
|
18
|
|
13077
|
9 G 0,75
|
13,8
|
130,0
|
285,0
|
18
|
|
13078
|
12 G 0,75
|
14,3
|
175,0
|
327,0
|
18
|
|
13959
|
14 G 0,75
|
14,4
|
190,0
|
362,0
|
18
|
|
13079
|
18 G 0,75
|
16,9
|
240,0
|
488,0
|
18
|
|
13080
|
25 G 0,75
|
20,0
|
306,0
|
654,0
|
18
|
|
13960
|
27 G 0,75
|
20,0
|
326,0
|
708,0
|
18
|
|
13081
|
34 G 0,75
|
22,1
|
346,0
|
821,0
|
18
|
|
13961
|
36 G 0,75
|
22,1
|
358,0
|
899,0
|
18
|
|
13130
|
41 G 0,75
|
23,9
|
403,0
|
970,0
|
18
|
|
13082
|
50 G 0,75
|
26,8
|
470,0
|
1160,0
|
18
|
|
13083
|
61 G 0,75
|
29,4
|
550,0
|
1402,0
|
18
|
|
13962
|
65 G 0,75
|
31,2
|
594,0
|
1504,0
|
18
|
|
13963
|
2 x 1
|
8,6
|
54,0
|
114,0
|
17
|
|
13084
|
3 G 1
|
9,3
|
64,0
|
142,0
|
17
|
|
13085
|
4 G 1
|
10,2
|
76,0
|
175,0
|
17
|
|
13086
|
5 G 1
|
11,0
|
89,0
|
205,0
|
17
|
|
13087
|
6 G 1
|
11,8
|
101,0
|
236,0
|
17
|
|
13088
|
7 G 1
|
12,9
|
114,0
|
264,0
|
17
|
|
13964
|
8 G 1
|
13,6
|
130,0
|
301,0
|
17
|
|
13089
|
9 G 1
|
14,4
|
144,0
|
335,0
|
17
|
|
13090
|
12 G 1
|
15,6
|
186,0
|
420,0
|
17
|
|
13965
|
14 G 1
|
15,7
|
198,0
|
433,0
|
17
|
|
13091
|
18 G 1
|
17,4
|
284,0
|
561,0
|
17
|
|
13966
|
19 G 1
|
17,4
|
307,0
|
584,0
|
17
|
|
13092
|
25 G 1
|
21,1
|
387,0
|
766,0
|
17
|
|
13967
|
27 G 1
|
21,9
|
410,0
|
822,0
|
17
|
|
13093
|
34 G 1
|
24,1
|
500,0
|
996,0
|
17
|
|
13968
|
36 G 1
|
23,8
|
511,0
|
1001,0
|
17
|
|
13969
|
37 G 1
|
25,1
|
523,0
|
1018,0
|
17
|
|
13131
|
41 G 1
|
26,0
|
578,0
|
1155,0
|
17
|
|
13094
|
50 G 1
|
28,5
|
681,0
|
1300,0
|
17
|
|
13095
|
61 G 1
|
30,1
|
710,0
|
1500,0
|
17
|
|
13970
|
65 G 1
|
32,4
|
769,0
|
1510,0
|
17
|
|
13971
|
2 x 1,5
|
9,1
|
64,0
|
146,0
|
16
|
|
13096
|
3 G 1,5
|
10,2
|
82,0
|
176,0
|
16
|
|
13097
|
4 G 1,5
|
10,9
|
99,0
|
207,0
|
16
|
|
13098
|
5 G 1,5
|
11,6
|
123,0
|
235,0
|
16
|
|
13099
|
6 G 1,5
|
12,4
|
125,0
|
279,0
|
16
|
|
13100
|
7 G 1,5
|
13,5
|
148,0
|
314,0
|
16
|
|
13972
|
8 G 1,5
|
15,6
|
172,0
|
345,0
|
16
|
|
13101
|
9 G 1,5
|
15,6
|
187,0
|
380,0
|
16
|
|
13102
|
12 G 1,5
|
16,8
|
274,0
|
500,0
|
16
|
|
13973
|
14 G 1,5
|
18,3
|
294,0
|
560,0
|
16
|
|
13103
|
18 G 1,5
|
20,0
|
386,0
|
707,0
|
16
|
|
13974
|
19 G 1,5
|
20,4
|
394,0
|
723,0
|
16
|
|
13104
|
25 G 1,5
|
24,2
|
531,0
|
950,0
|
16
|
|
13975
|
27 G 1,5
|
24,6
|
546,0
|
1014,0
|
16
|
|
13105
|
32 G 1,5
|
26,0
|
638,0
|
1133,0
|
16
|
|
13106
|
34 G 1,5
|
26,3
|
671,0
|
1204,0
|
16
|
|
13976
|
36 G 1,5
|
27,7
|
700,0
|
1261,0
|
16
|
|
13977
|
37 G 1,5
|
27,7
|
720,0
|
1300,0
|
16
|
|
13132
|
41 G 1,5
|
29,1
|
840,0
|
1453,0
|
16
|
|
13107
|
50 G 1,5
|
34,0
|
997,0
|
1663,0
|
16
|
|
13108
|
61 G 1,5
|
36,5
|
1120,0
|
1852,0
|
16
|
|
13978
|
65 G 1,5
|
38,1
|
1197,0
|
1971,0
|
16
|
|
13985
|
2 x 2,5
|
11,4
|
110,0
|
190,0
|
14
|
|
13109
|
3 G 2,5
|
11,7
|
148,0
|
243,0
|
14
|
|
13110
|
4 G 2,5
|
12,8
|
169,0
|
280,0
|
14
|
|
13111
|
5 G 2,5
|
13,9
|
220,0
|
342,0
|
14
|
|
13112
|
7 G 2,5
|
15,9
|
284,0
|
439,0
|
14
|
|
13979
|
8 G 2,5
|
18,7
|
314,0
|
489,0
|
14
|
|
13113
|
12 G 2,5
|
20,6
|
470,0
|
760,0
|
14
|
|
13980
|
14 G 2,5
|
22,5
|
504,0
|
890,0
|
14
|
|
13114
|
18 G 2,5
|
24,3
|
572,0
|
1052,0
|
14
|
|
13115
|
25 G 2,5
|
29,0
|
740,0
|
1375,0
|
14
|
|
13981
|
27 G 2,5
|
29,8
|
971,0
|
1507,0
|
14
|
|
13116
|
34 G 2,5
|
33,0
|
1179,0
|
1892,0
|
14
|
|
13982
|
36 G 2,5
|
33,3
|
1268,0
|
1998,0
|
14
|
|
13983
|
41 G 2,5
|
36,0
|
1473,0
|
2286,0
|
14
|
|
13117
|
50 G 2,5
|
38,5
|
1660,0
|
2673,0
|
14
|
|
13118
|
61 G 2,5
|
42,0
|
1992,0
|
3085,0
|
14
|
|
