DataSheet:
- Температурный диапазон от -40 °C до +90 °C
- Номинальное напряжение 115/200 В
- Рабочее напряжение U0/U 0,6/1 кВ
- Испытательное напряжение 4000 В
- Радиус изгиба 6xØ кабеля
- Арт. № 700566-700569
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 и IEC 60228
- Изоляция жил – специальный полимер
- Цвет оболочки – желтый (RAL 1021)
- Арт. № 700570, 770001-770003
- Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 и IEC 60228
- Изоляция жил – PP/PUR, серый
- с цифровой маркировкой 1-4/1 мм2
- Жилы 1 мм2 скручены с жилой пучка
- Двойная оболочка PUR/PUR
- Цвет оболочки – желтый (RAL 1021)

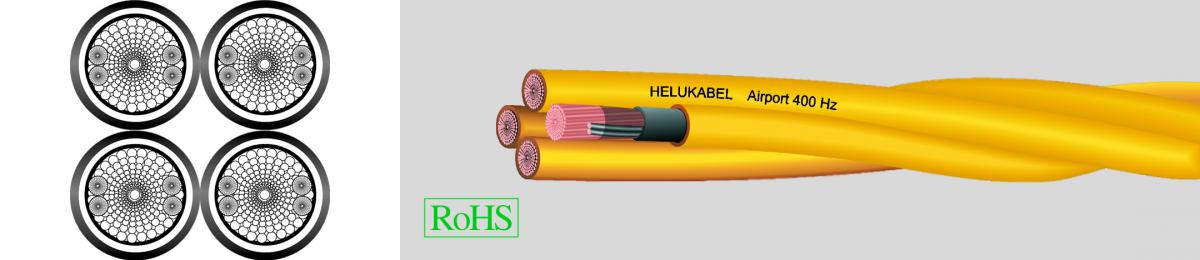

- Арт. № 700571, 770005, 770004, 700572
- Скручено по 4x арт. 700570, 770001-770003
- Арт. № 700570, 770001-770003
- С низким коэффициентом трения, устойчивый к истиранию, безгалогеновый, стойкий к УФ-излучению, маслам, гидролизу и микробам
- Продажа только через авторизованных партнеров
- Кабели 400 Гц используются для электропитания самолетов (бортового питания), систем обработки данных, радарных станций, радиоцентров и т.п. В целях безопасности устройства обработки данных, радарные станции и системы связи подключаются кабелями на 400 Гц к источникам бесперебойного питания. Они исключают вероятность полного пропадания сетевого напряжения и сглаживают колебания частоты и напряжения.
- Кабели предназначены для прокладки внутри помещений и на открытом воздухе.
- Высокая гибкость позволяет выполнить прямое подключение к штекеру самолета без промежуточного соединителя, не представляющее опасности для контактов.
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
|---|---|---|---|---|---|
|
700566 |
1 x 35 |
11,5 |
336,0 |
430,0 |
2 |
|
700570 |
1 x 35 + 4 x 1,0 |
14,0 |
375,0 |
490,0 |
2 |
|
770001 |
1 x 50 + 4 x 1,0 |
17,0 |
519,0 |
600,0 |
1 |
|
700567 |
1 x 50 |
12,6 |
480,0 |
665,0 |
1 |
|
700568 |
1 x 70 |
14,0 |
672,0 |
910,0 |
2/0 |
|
770002 |
1 x 70 + 4 x 1,0 |
18,7 |
711,0 |
800,0 |
2/0 |
|
770003 |
1 x 120 + 4 x 1,0 |
25,0 |
1191,0 |
1400,0 |
4/0 |
|
700569 |
1 x 120 |
23,0 |
1152,0 |
1545,0 |
4/0 |
