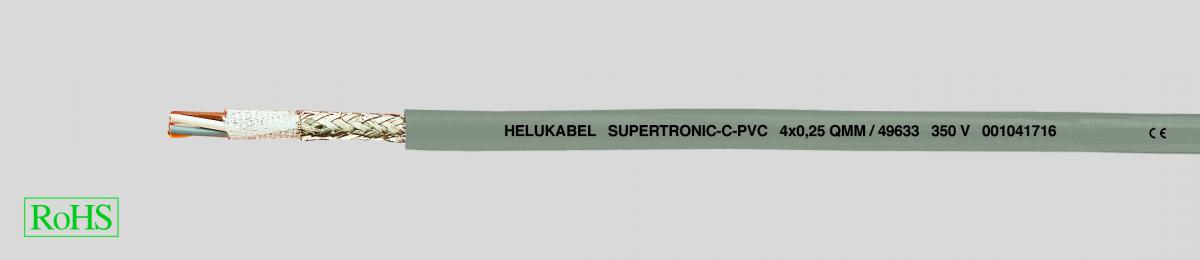

- Специальный кабель для буксируемых цепей в PVC-оболочке на основании DIN VDE 0285-525-1 /DIN EN 50525-1
- Особо гибкий за счёт специальной конструкции
- Температурный диапазон
- подвижно от -5°C до +70°C
- стационарно от -40 °C до +70 °C
- Номинальное напряжение 350 В
- Испытательное напряжение 1500 В
- Напряжение пробоя мин. 3000 В
- Сопротивление изоляции мин. 20 МОм x км
- Минимальный радиус изгиба
- подвижно 7,5x Ø кабеля
- стационарно 4x Ø кабеля
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Сопротивление связи макс. 250 Ом/км
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6
- Специальная PVC-изоляция жил TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Цветные жилы в соответствии с DIN 47100, см. табл. в приложении
- Повивная скрутка жил с оптимальным шагом
- Обмотка текстильной лентой
- Экран из лужёной медной оплётки, покрытие пр. 85%
- Специальная оболочка на PVC-основе, по образцу ТМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки серый (RAL 7001)
- С разметкой метража
- В целом маслостойкий.
- Химическую стойкость см. в табл. в приложении
- Низкая адгезионность
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Испытания
- Самозатухающий и не распространяющий горение PVC в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- AWG sizes are approximate equivalent
- values. The actual cross-section is in mm².
- Применяется в буксируемых цепях. Используется в качестве особо гибкого PVC-кабеля управления в условиях постоянных нагрузок при подъёме и изгибе в станках и инструментах, в робототехнике и оборудовании с постоянно движущимися элементами. Кабель гарантирует большой срок службы, надежное функционирование и высокую экономичность. В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
- ЭМС = электромагнитная совместимость
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
|---|
