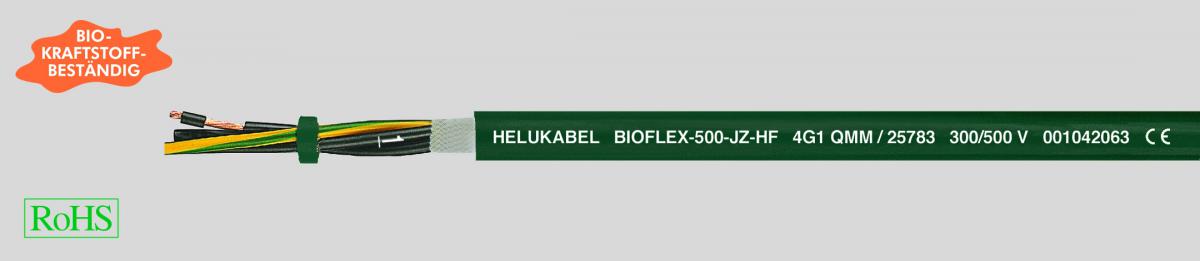

BIOFLEX-500®-JZ-HF - стойкий к биотопливу, износостойкий, годен для переработки, экологичный, для буксируемых цепей, устойчив к биомаслам1), с разметкой метража
-
Стойкий к биотопливу, устойчивый к истиранию специальный кабель управления на основании DIN VDE 0285-525-1/DIN EN 50525-1
-
Температурный диапазон
-
подвижно от -20°C до +80°C
-
стационарно от -40 °C до +80 °C
-
Номинальное напряжение U0/U 300/500 В
-
Испытательное напряжение 3000 В
-
Сопротивление изоляции мин. 20 МОм x км
-
Минимальный радиус изгиба
-
подвижно 10х Ø кабеля
-
стационарно 4x Ø кабеля
-
Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
-
Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6 или IEC 60228 кл. 6
-
Специальная изоляция жил из полимерного материала с улучшенными характеристиками скольжения
-
Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
-
Повивная скрутка жил с оптимальным шагом
-
Обмотка флисом
-
Специальная внешняя оболочка-полимерный компаунд
-
Цвет оболочки - тёмно-зелёный
-
С разметкой метража
-
Устойчив к
-
биотопливу (дизель и бензин), способным к биологическому расщеплению маслам, кислороду, озону, гидролизу и микробам
-
Низкая адгезионность
-
G = с желто-зеленой жилой заземления
-
x = без жилы заземления (OZ)
-
1) Для применения в экстремальных условиях рекомендуем обратиться к техническим специалистам.
-
аналоги с экраном:
-
BIOFLEX-500®-JZ-HF-C
-
HELUKABEL® BIOFLEX-500 ®-JZ-HF особо прочный кабель управления, отличающийся хорошей стойкостью к истиранию и механическим повреждениям. За счёт устойчивости к биотопливу, биологическим маслам и смазочно-охлаждающим эмульсиям его можно применять в станках и инструментах, промышленном оборудовании, в прокатных и сталеплавильных цехах в местах с особо критическими условиями. Используется в буксируемых цепях в сухих и влажных помещениях, а также на открытом воздухе. Хорошая гибкость обеспечивает быструю и надёжную прокладку. В критических случаях применения рекомендуем проконсультироваться с изготовителем. В особо сложных условиях эксплуатации необходимо ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
-
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
25761
|
2 x 0,5
|
5,4
|
9,6
|
45,0
|
20
|
|
25762
|
3 G 0,5
|
5,9
|
14,4
|
56,0
|
20
|
|
25763
|
4 G 0,5
|
6,3
|
19,1
|
69,0
|
20
|
|
25764
|
5 G 0,5
|
6,9
|
24,0
|
92,0
|
20
|
|
25765
|
7 G 0,5
|
7,8
|
33,6
|
126,0
|
20
|
|
25766
|
10 G 0,5
|
9,6
|
48,0
|
158,0
|
20
|
|
25767
|
12 G 0,5
|
10,3
|
58,0
|
176,0
|
20
|
|
25768
|
14 G 0,5
|
10,3
|
67,0
|
212,0
|
20
|
|
25769
|
18 G 0,5
|
11,5
|
86,4
|
283,0
|
20
|
|
25770
|
25 G 0,5
|
13,6
|
120,0
|
330,0
|
20
|
|
25771
|
2 x 0,75
|
5,9
|
14,4
|
57,0
|
18
|
|
25772
|
3 G 0,75
|
6,2
|
21,6
|
72,0
|
18
|
|
25773
|
4 G 0,75
|
6,7
|
29,0
|
97,0
|
18
|
|
25774
|
5 G 0,75
|
7,3
|
36,0
|
119,0
|
18
|
|
25775
|
7 G 0,75
|
8,7
|
50,0
|
165,0
|
18
|
|
25776
|
10 G 0,75
|
10,5
|
72,0
|
214,0
|
18
|
|
25777
|
12 G 0,75
|
11,0
|
86,0
|
247,0
|
18
|
|
25778
|
14 G 0,75
|
11,4
|
101,0
|
283,0
|
18
|
|
25779
|
18 G 0,75
|
12,6
|
130,0
|
356,0
|
18
|
|
25780
|
25 G 0,75
|
15,2
|
180,0
|
698,0
|
18
|
|
25781
|
2 x 1
|
6,6
|
19,0
|
64,0
|
17
|
|
25782
|
3 G 1
|
7,0
|
29,0
|
83,0
|
17
|
|
25783
|
4 G 1
|
7,6
|
38,5
|
113,0
|
17
|
|
25784
|
5 G 1
|
8,2
|
48,0
|
137,0
|
17
|
|
25785
|
7 G 1
|
9,6
|
67,0
|
191,0
|
17
|
|
25786
|
10 G 1
|
11,6
|
96,0
|
251,0
|
17
|
|
25787
|
12 G 1
|
12,0
|
115,0
|
294,0
|
17
|
|
25788
|
14 G 1
|
13,0
|
134,0
|
337,0
|
17
|
|
25789
|
18 G 1
|
14,5
|
173,0
|
420,0
|
17
|
|
25790
|
25 G 1
|
17,6
|
240,0
|
600,0
|
17
|
|
25791
|
2 x 1,5
|
7,1
|
29,0
|
90,0
|
16
|
|
25792
|
3 G 1,5
|
7,5
|
43,0
|
117,0
|
16
|
|
25793
|
4 G 1,5
|
8,2
|
58,0
|
147,0
|
16
|
|
25794
|
5 G 1,5
|
9,0
|
72,0
|
181,0
|
16
|
|
25795
|
7 G 1,5
|
10,8
|
101,0
|
274,0
|
16
|
|
25796
|
10 G 1,5
|
13,4
|
144,0
|
344,0
|
16
|
|
25797
|
12 G 1,5
|
13,4
|
173,0
|
391,0
|
16
|
|
25798
|
14 G 1,5
|
14,3
|
202,0
|
457,0
|
16
|
|
25799
|
18 G 1,5
|
16,0
|
259,0
|
589,0
|
16
|
|
25800
|
25 G 1,5
|
19,5
|
360,0
|
801,0
|
16
|
|
25801
|
2 x 2,5
|
8,6
|
48,0
|
128,0
|
14
|
|
25802
|
3 G 2,5
|
9,3
|
72,0
|
160,0
|
14
|
|
25803
|
4 G 2,5
|
10,3
|
96,0
|
200,0
|
14
|
|
25804
|
5 G 2,5
|
11,5
|
120,0
|
268,0
|
14
|
|
25805
|
7 G 2,5
|
13,4
|
168,0
|
357,0
|
14
|
|
25806
|
12 G 2,5
|
17,0
|
288,0
|
571,0
|
14
|
|
25807
|
14 G 2,5
|
18,5
|
336,0
|
612,0
|
14
|
|
25808
|
18 G 2,5
|
20,0
|
432,0
|
800,0
|
14
|
|
25809
|
25 G 2,5
|
29,6
|
600,0
|
1100,0
|
14
|
|
25810
|
2 x 4
|
10,4
|
77,0
|
190,0
|
12
|
|
25811
|
3 G 4
|
11,2
|
115,0
|
250,0
|
12
|
|
25812
|
4 G 4
|
12,5
|
154,0
|
320,0
|
12
|
|
25813
|
5 G 4
|
13,8
|
192,0
|
400,0
|
12
|
|
25814
|
3 G 6
|
13,0
|
173,0
|
350,0
|
10
|
|
25815
|
4 G 6
|
14,7
|
230,0
|
500,0
|
10
|
|
25816
|
5 G 6
|
16,0
|
288,0
|
580,0
|
10
|
|
25817
|
3 G 10
|
17,4
|
288,0
|
660,0
|
8
|
|
25818
|
4 G 10
|
19,0
|
384,0
|
750,0
|
8
|
|
25819
|
5 G 10
|
21,3
|
480,0
|
990,0
|
8
|
|
25820
|
4 G 16
|
23,2
|
614,0
|
1200,0
|
6
|
|
25821
|
4 G 25
|
34,0
|
960,0
|
1700,0
|
4
|
|
25822
|
4 G 35
|
37,0
|
1344,0
|
2300,0
|
2
|
|
25823
|
4 G 50
|
44,0
|
1920,0
|
2500,0
|
1
|
|
25824
|
4 G 70
|
53,0
|
2688,0
|
4600,0
|
2/0
|
|
25825
|
4 G 95
|
59,0
|
3648,0
|
6400,0
|
3/0
|
|
