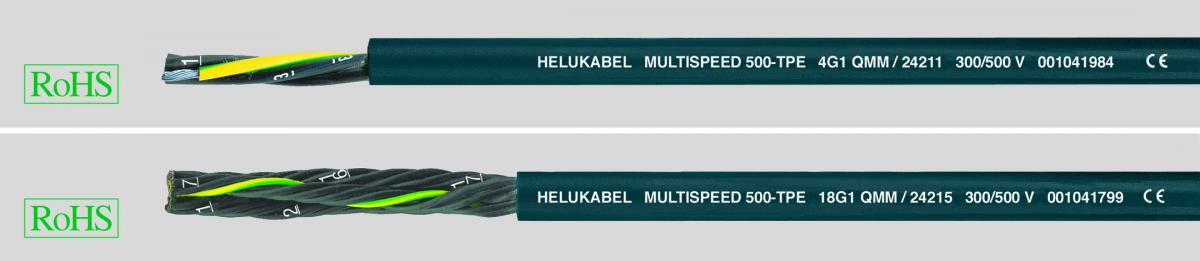

MULTISPEED® 500-TPE - кабель для буксируемых цепей, с защитой от скручивания, высокогибкий, безгалогеновый, с разметкой метража
-
Специальный кабель для буксируемых цепей при больших механических нагрузках на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазон
-
подвижно от -30°C до +80°C
-
стационарно от -40°C до +80°C
-
Номинальное напряжение U0/U 300/500 В
-
Испытательное напряжение 3000 В
-
Сопротивление изоляции мин. 100 МОм x км
-
Минимальный радиус изгиба
-
подвижно 5x Ø кабеля
-
стационарно 3x Ø кабеля
-
Стойкость к радиации до 100 x 106 сДж/кг (до 100 Мрад)
-
Лужёные медные тонкопроволочные проводники равномерного концентрического повива Unilay с коротким шагом скрутки
-
Изоляция жил - специальный PP
-
Чёрные жилы с цифровой маркировкой белого цвета
-
Жёлто-зелёная жила заземления для 3 жил и более
-
Скрутка:
-
< 7 жил: повив с оптимальным шагом скрутки вокруг филлера
-
≥ 7 жил: пучковый повив с оптимальной длиной шага, скрутка при минимальном перекручивании жил с соответствующими короткими шагами вокруг филлера
-
Оболочка - специальный TPE-О, заполняющая пустые промежутки, экструдированная
-
Цвет оболочки – океанская синь (RAL 5020)
-
С разметкой метража
-
TPE: Луженый проводник позволяет применять данный кабель в агрессивной среде, например, в сероводороде, аммиаке, диоксиде серы
-
Устойчивость к микробам - TPE
-
Высокая стойкость к переменным изгибам
-
Длительный срок службы за счёт низкого сопротивления трению
-
Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
-
Применяется при длительной эксплуатации с разнообразными движениями и экстремальными нагрузками на изгиб
-
Более высокое сопротивление к механическим повреждениям
-
Низкая адгезионность
-
Безгалогеновый
-
Маслостойкий
-
Высокая устойчивость к химическим реагентам
-
Устойчив к воздействию озона и УФ-лучей
-
Повышенная экономичность
-
Минимальный диаметр, небольшой вес
-
Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
G = с желто-зеленой жилой заземления
-
x = без жилы заземления (OZ)
-
Протестированы на пригодность в чистых помещениях на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
-
Дополнительную информацию см. в начале каталога
-
Аналоги с экраном:
-
MULTISPEED® 500-C-TPE
-
Применяется для эксплуатации при больших пробегах в буксируемых цепях в качестве очень гибкого кабеля в сухих и влажных помещениях, а также на открытом воздухе. Эти специальные прочные и стойкие к истиранию кабели управления применяются там, где возникают проблемы вследствие длительных изгибающих напряжений, напр., в буксируемых цепях, в промышленных роботах, на конвейерах, в системах автоматизации и производстве в процессе многосменной эксплуатации. Используется в установках для компостирования, очистных системах, теплицах, фермах и биогазовых установках.
-
В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в начале каталога.
-
При применении в буксируемых цепях следует соблюдать руководство по монтажу.
-
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
24191
|
2 x 0,5
|
4,3
|
9,6
|
42,0
|
20
|
|
24192
|
3 G 0,5
|
4,6
|
14,4
|
49,0
|
20
|
|
24193
|
4 G 0,5
|
5,0
|
19,0
|
63,0
|
20
|
|
24194
|
5 G 0,5
|
5,4
|
24,0
|
70,0
|
20
|
|
24195
|
7 G 0,5
|
8,9
|
33,6
|
90,0
|
20
|
|
24196
|
12 G 0,5
|
9,7
|
58,0
|
134,0
|
20
|
|
24197
|
18 G 0,5
|
11,8
|
86,0
|
209,0
|
20
|
|
24198
|
25 G 0,5
|
13,9
|
120,0
|
270,0
|
20
|
|
24199
|
2 x 0,75
|
5,0
|
14,4
|
47,0
|
18
|
|
24200
|
3 G 0,75
|
5,2
|
21,6
|
55,0
|
18
|
|
24201
|
4 G 0,75
|
5,6
|
29,0
|
70,0
|
18
|
|
24202
|
5 G 0,75
|
6,3
|
36,0
|
74,0
|
18
|
|
24203
|
7 G 0,75
|
10,3
|
50,0
|
95,0
|
18
|
|
24204
|
12 G 0,75
|
11,0
|
86,0
|
174,0
|
18
|
|
24205
|
18 G 0,75
|
13,9
|
130,0
|
261,0
|
18
|
|
24206
|
25 G 0,75
|
15,9
|
180,0
|
290,0
|
18
|
|
24207
|
36 G 0,75
|
19,6
|
260,0
|
419,0
|
18
|
|
24208
|
42 G 0,75
|
21,5
|
302,0
|
614,0
|
18
|
|
24209
|
2 x 1
|
5,2
|
19,2
|
50,0
|
17
|
|
24210
|
3 G 1
|
5,4
|
29,0
|
60,0
|
17
|
|
24211
|
4 G 1
|
5,9
|
38,0
|
74,0
|
17
|
|
24212
|
5 G 1
|
6,7
|
48,0
|
86,0
|
17
|
|
24213
|
7 G 1
|
11,1
|
67,0
|
114,0
|
17
|
|
24214
|
12 G 1
|
12,0
|
115,0
|
210,0
|
17
|
|
24215
|
18 G 1
|
14,8
|
173,0
|
291,0
|
17
|
|
24216
|
25 G 1
|
17,2
|
240,0
|
380,0
|
17
|
|
24043
|
41 G 1
|
22,0
|
394,0
|
510,0
|
17
|
|
24217
|
3 G 1,5
|
6,4
|
43,0
|
84,0
|
16
|
|
24218
|
4 G 1,5
|
7,0
|
58,0
|
108,0
|
16
|
|
24219
|
5 G 1,5
|
7,8
|
72,0
|
126,0
|
16
|
|
24220
|
7 G 1,5
|
13,0
|
101,0
|
169,0
|
16
|
|
24221
|
12 G 1,5
|
14,2
|
173,0
|
299,0
|
16
|
|
24222
|
18 G 1,5
|
17,5
|
259,0
|
460,0
|
16
|
|
24223
|
25 G 1,5
|
20,1
|
360,0
|
640,0
|
16
|
|
24224
|
4 G 2,5
|
8,8
|
96,0
|
179,0
|
14
|
|
24225
|
5 G 2,5
|
9,8
|
120,0
|
230,0
|
14
|
|
24226
|
7 G 2,5
|
16,1
|
168,0
|
294,0
|
14
|
|
24227
|
12 G 2,5
|
17,8
|
288,0
|
510,0
|
14
|
|
24228
|
18 G 2,5
|
21,8
|
432,0
|
722,0
|
14
|
|
24229
|
25 G 2,5
|
24,4
|
600,0
|
950,0
|
14
|
|
24230
|
4 G 4
|
10,3
|
154,0
|
197,0
|
12
|
|
24231
|
4 G 6
|
11,9
|
231,0
|
320,0
|
10
|
|
24232
|
5 G 6
|
13,4
|
289,0
|
394,0
|
10
|
|
24233
|
4 G 10
|
14,7
|
387,0
|
520,0
|
8
|
|
24234
|
4 G 16
|
20,0
|
517,0
|
784,0
|
6
|
|
24235
|
4 G 35
|
24,9
|
1344,0
|
1711,0
|
2
|
|
