- Специальный кабель для буксируемых цепей при больших механических нагрузках на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
- часть 13
- Температурный диапазон
- подвижно от -5°C до +80°C
- стационарно от -30°C до +80°C
- Номинальное напряжение U0/U 300/500 В
- Испытательное напряжение 3000 В
- Сопротивление изоляции мин. 100 МОм x км
- Минимальный радиус изгиба
- подвижно 7,5x Ø кабеля
- стационарно 4x Ø кабеля
- Сопротивление связи макс. 250 Ом/км
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок равномерного концентрического повива - Unilay с коротким шагом скрутки
- Изоляция жил - специальный PP
- Чёрные жилы с цифровой маркировкой белого цвета
- Жёлто-зелёная жила заземления (для 3 жил и более)
- Скрутка:
- < 7 жил: повив с оптимальным шагом скрутки вокруг филлера
- ≥ 7 жил: пучковый повив с оптимальным шагом скрутки вокруг филлера
- Специальная внутренняя PVC оболочка-заполнитель YM2, экструдированная, серая (RAL 7001)
- Оплётка из лужёных медных проводников, покрытие мин. 85%, с оптимальным шагом
- Специальная внешняя PVC-оболочка с длительным сроком службы
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Низкая адгезионность
- Устойчив к воздействию озона и УФ-лучей
- Высокая стойкость к переменным изгибам
- Более длительный срок службы за счёт низкого коэффициента трения
- Высокая устойчивость к химическим реагентам
- Высокая надежность
- Повышенная экономичность
- Минимальный диаметр, небольшой вес
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,
- тип испытания B)
- Маслостойкий в соответствии с DIN VDE 0473-811-404 / DIN EN 60811-404
- G = с желто-зеленой жилой заземления
- x = без жилы заземления (OZ)
- Аналоги без экрана:

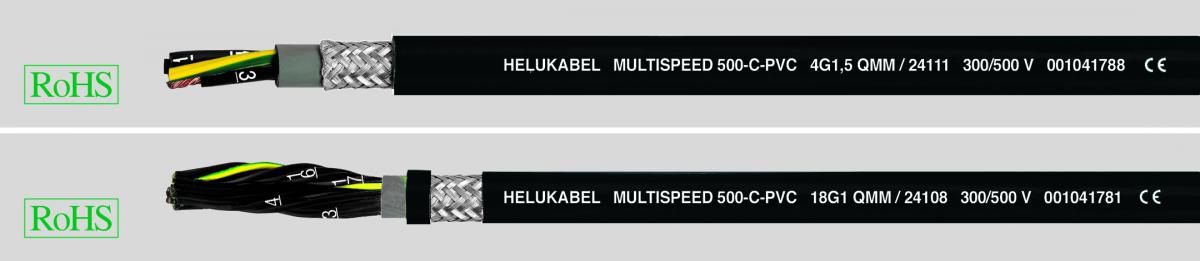

- MULTISPEED® 500-PVC
- Специально подобранные материалы и технологии скручивания позволяют эксплуатировать HELUKABEL® MULTISPEED 500-С-PVC в течение длительного времени в качестве особо гибкого кабеля для буксируемых цепей на больших расстояниях перемещения как на высоких, так и на низких скоростях. Применяется для прокладки в сухих, влажных помещениях и на открытом воздухе в свободном движении без растягивающих усилий, а также в условиях постоянных нагрузок при подъеме и изгибе в станках и инструментах. Эти кабели с медным экраном используются для передачи данных и сигналов без помех в процессе эксплуатации измерительной техники, систем управления и автоматического регулирования. В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу. ЭМС = электромагнитная совместимость Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№ |
Кол-во жил x
|
Внешний Øпр. мм |
Вес медикг / км |
Веспр. кг / км |
AWG-номер |
|---|---|---|---|---|---|
|
24086 |
2 x 0,5 |
6,2 |
30,0 |
88,0 |
20 |
|
24087 |
3 G 0,5 |
6,7 |
36,0 |
101,0 |
20 |
|
24088 |
4 G 0,5 |
7,2 |
42,0 |
116,0 |
20 |
|
24089 |
5 G 0,5 |
7,6 |
48,0 |
146,0 |
20 |
|
24090 |
7 G 0,5 |
11,4 |
64,0 |
181,0 |
20 |
|
24091 |
9 G 0,5 |
11,4 |
80,0 |
219,0 |
20 |
|
24092 |
12 G 0,5 |
12,4 |
105,0 |
271,0 |
20 |
|
24093 |
18 G 0,5 |
14,7 |
137,0 |
374,0 |
20 |
|
24094 |
25 G 0,5 |
17,1 |
210,0 |
542,0 |
20 |
|
24095 |
2 x 0,75 |
6,8 |
40,0 |
96,0 |
18 |
|
24096 |
3 G 0,75 |
7,3 |
48,0 |
111,0 |
18 |
|
24097 |
4 G 0,75 |
7,8 |
55,0 |
140,0 |
18 |
|
24098 |
5 G 0,75 |
8,3 |
66,0 |
161,0 |
18 |
|
24099 |
7 G 0,75 |
12,7 |
85,0 |
227,0 |
18 |
|
24100 |
12 G 0,75 |
13,7 |
135,0 |
317,0 |
18 |
|
24101 |
18 G 0,75 |
17,1 |
190,0 |
486,0 |
18 |
|
24102 |
25 G 0,75 |
19,5 |
275,0 |
651,0 |
18 |
|
24103 |
3 G 1 |
7,6 |
59,0 |
131,0 |
17 |
|
24104 |
4 G 1 |
8,1 |
70,0 |
164,0 |
17 |
|
24105 |
5 G 1 |
8,9 |
84,0 |
198,0 |
17 |
|
24106 |
7 G 1 |
13,6 |
106,0 |
252,0 |
17 |
|
24107 |
12 G 1 |
14,6 |
174,0 |
410,0 |
17 |
|
24108 |
18 G 1 |
18,4 |
240,0 |
550,0 |
17 |
|
24109 |
25 G 1 |
21,0 |
332,0 |
756,0 |
17 |
|
24110 |
3 G 1,5 |
8,4 |
75,0 |
166,0 |
16 |
|
24111 |
4 G 1,5 |
9,1 |
90,0 |
199,0 |
16 |
|
24112 |
5 G 1,5 |
10,2 |
108,0 |
229,0 |
16 |
|
24113 |
7 G 1,5 |
15,7 |
157,0 |
304,0 |
16 |
|
24114 |
12 G 1,5 |
17,4 |
240,0 |
502,0 |
16 |
|
24115 |
18 G 1,5 |
21,3 |
355,0 |
709,0 |
16 |
|
24116 |
25 G 1,5 |
24,3 |
448,0 |
939,0 |
16 |
|
24117 |
4 G 2,5 |
11,2 |
134,0 |
270,0 |
14 |
|
24118 |
5 G 2,5 |
12,2 |
175,0 |
335,0 |
14 |
