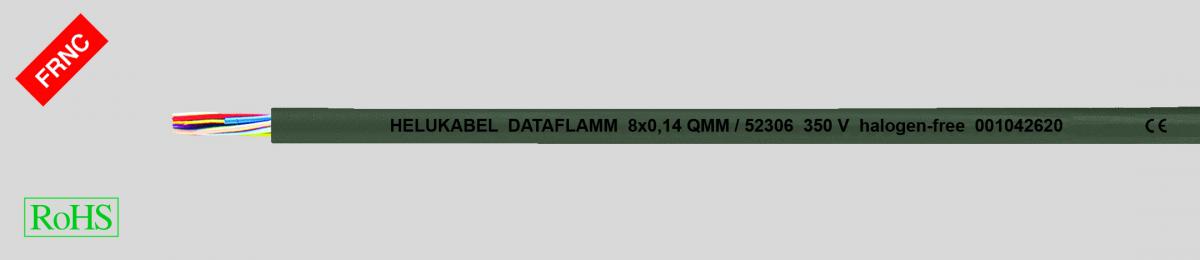

DATAFLAMM - безгалогеновый, с разметкой метража

DataSheet:
PDF icon dataflamm.pdf

  • Специальный безгалогеновый кабель для передачи данных
  • Температурный диапазон
  • подвижно от +5°C до +70°C
  • стационарно от -40 °C до +70 °C
  • Максимальное рабочее напряжение (не для использования в силовых цепях)
  • 0,14 мм² = 350 В
  • >0,14 мм² = 500 В
  • Испытательное напряжение
  • 0,14 мм² = 800 В
  • >0,14 мм² = 1200 В
  • Сопротивление изоляции мин. 2 ГОм x км
  • Рабочая емкость жила/жила <70 нФ/км
  • Минимальный радиус изгиба 7,5x Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0812
  • Структура жил для сечения: 0,34 мм² = 7x0,25 мм
  • PE-изоляция, тип компаунда L/MD в соответствии с DIN VDE 0819-103 / DIN EN 50290-2-23
  • Маркировка жил в соответствии с DIN 47100 без повтора цветов
  • Повивная скрутка жил
  • Внешняя оболочка в соответствии с DIN VDE 0207 ч. 24, тип компаунда HM2
  • Цвет оболочки – серый (RAL 7005)
  • С разметкой метража
  • Безгалогеновый кабель в соответствии с DIN VDE 0482 раздел 267/DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
  • Некоррозийный в соответствии с DIN VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
  • Самозатухающий, не распространяющий горение безгалогеновый материал оболочки в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • Аналоги с экраном:
  • Dataflamm-C
  • Безгалогеновые кабели данных DATAFLAMM® служат в качестве кабелей подключения и передачи данных, измерения, используются в системах оповещения и громкой связи, электронных часах, весовых устройствах и в офисной технике.
  • Они могут прокладываться над или под штукатуркой в сухих и влажных помещениях. Жилы с PE-изоляцией, по сравнению с традиционными PVC-жилами, обладают лучшими емкостными характеристиками. Области применения: устройства телекоммуникации и системы обработки информации в общественных зданиях, лабораториях, магазинах и других зданиях, в которых необходимо исключить выделение галогенов при возгорании.
  • Безгалогеновая термопластичная оболочка не выделяет коррозийных и токсичных газов.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

52300

2 x 0,14

3,3

2,6

14,0

26

52301

3 x 0,14

3,5

4,0

17,0

26

52302

4 x 0,14

3,7

5,3

19,0

26

52303

5 x 0,14

4,0

6,6

23,0

26

52304

6 x 0,14

4,3

7,9

25,0

26

52305

7 x 0,14

4,3

9,2

27,0

26

52306

8 x 0,14

4,6

10,3

30,0

26

52307

10 x 0,14

5,4

13,2

38,0

26

52308

12 x 0,14

5,7

16,0

45,0

26

52309

15 x 0,14

6,2

20,1

57,0

26

52310

18 x 0,14

6,7

23,7

65,0

26

52311

21 x 0,14

7,3

27,9

76,0

26

52312

25 x 0,14

7,9

33,4

88,0

26

52313

30 x 0,14

8,1

39,3

98,0

26

52314

34 x 0,14

8,9

45,5

111,0

26

52315

40 x 0,14

9,5

53,6

139,0

26

52316

50 x 0,14

10,5

64,9

764,0

26

52317

2 x 0,25

3,7

4,7

18,0

24

52318

3 x 0,25

3,9

7,1

21,0

24

52319

4 x 0,25

4,2

9,5

26,0

24

52320

5 x 0,25

4,6

12,0

31,0

24

52321

7 x 0,25

5,1

16,6

40,0

24

52322

10 x 0,25

6,4

24,0

56,0

24

52323

12 x 0,25

6,5

28,6

64,0

24

52324

15 x 0,25

7,3

36,0

80,0

24

52430

18 x 0,25

7,8

43,2

90,0

24

52431

21 x 0,25

8,3

50,4

105,0

24

52325

25 x 0,25

9,3

59,8

121,0

24

52326

34 x 0,25

10,8

81,3

168,0

24

52327

40 x 0,25

11,7

96,0

196,0

24

52328

2 x 0,34

4,3

6,4

25,0

22

52329

3 x 0,34

4,5

9,7

30,0

22

52330

4 x 0,34

4,9

13,0

35,0

22

52331

5 x 0,34

5,4

16,4

43,0

22

52332

7 x 0,34

5,9

22,7

58,0

22

52333

10 x 0,34

7,8

32,4

80,0

22

52334

12 x 0,34

8,0

39,1

91,0

22

52335

15 x 0,34

9,0

49,1

115,0

22

52336

18 x 0,34

9,6

59,1

135,0

22

52337

21 x 0,34

10,1

68,3

154,0

22

52338

25 x 0,34

11,9

81,4

180,0

22

52339

34 x 0,34

13,3

111,1

233,0

22

52340

40 x 0,34

14,4

130,5

272,0

22

52341

2 x 0,5

4,6

9,5

30,0

20

52342

3 x 0,5

4,9

14,2

36,0

20

52343

4 x 0,5

5,3

19,2

43,0

20

52344

5 x 0,5

5,9

24,0

56,0

20

52345

7 x 0,5

6,4

33,7

70,0

20

52346

10 x 0,5

8,4

48,0

101,0

20

52347

12 x 0,5

8,6

57,4

117,0

20

52348

15 x 0,5

9,8

72,0

145,0

20

52349

18 x 0,5

10,5

86,4

171,0

20

52350

21 x 0,5

11,1

101,0

197,0

20

52351

25 x 0,5

12,6

120,0

230,0

20

52352

30 x 0,5

13,3

142,6

269,0

20

52353

34 x 0,5

14,5

163,1

301,0

20

52354

40 x 0,5

15,8

192,0

365,0

20

52355

2 x 0,75

5,2

14,3

40,0

18

52356

3 x 0,75

5,5

21,5

51,0

18

52357

4 x 0,75

6,0

28,6

61,0

18

52358

5 x 0,75

6,7

36,1

76,0

18

52359

7 x 0,75

7,3

50,3

97,0

18

52360

10 x 0,75

9,8

72,0

137,0

18

52361

12 x 0,75

10,0

86,2

167,0

18
