DataSheet:
- Специальный PUR-кабель для соединения с частотным преобразователем в соответствии с UL AWM станд. 20234 и CSA AWM на основании DIN VDE 0250
- Температурный диапазон
- подвижно от -30 °C до +80 °C
- стационарно от -40 °C до +80 °C
- Допустимая рабочая температура проводника +90°C
- Номинальное напряжение
- VDE U0/U 600/1000 В
- UL 1000 В
- Испытательное напряжение 3000 В
- Рабочая емкость при 4 кГц
- в зависимости от сечения проводника
- жила/жила 70-250 нФ/км
- жила/экран 110-410 нФ/км
- Сопротивление изоляции мин. 200 МОм x км
- Минимальный радиус изгиба
- стационарно для внеш. Ø
- до 12 мм: 5xØ кабеля
- >12-20 мм: 7,5xØ кабеля
- >20 мм: 10xØ кабеля
- подвижно для внеш. Ø
- до 12 мм: 10xØ кабеля
- >12-20 мм: 15xØ кабеля
- >20 мм: 20x Øкабеля
- Сопротивление связи в зависимости от сечения макс. 250 Ом/км
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл.5, IEC 60228 кл. 5
- Изоляция жил из специального полиэтилена
- Цвет жил – черный с маркировкой U1, V2, W3
- Жила заземления – желто-зеленая, скручена по тройкам
- Повивная скрутка жил
- 1. Экран из полупроводникового флисового слоя
- 2. Обмотка из полиэфирной пленки, кашировоанной алюминием покрытием
- 3. Луженая медная оплетка, покрытие прибл. 80 %
- Внешняя оболочка – PUR-материал
- Цвет оболочки – оранжевый (RAL 2003) в соответствии со стандартом DESINA®
- С разметкой метража
- Внешняя PUR-оболочка с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
- Благодаря специальной PE-изоляции жил и низкой рабочей емкости обеспечиваются низкие потери при передаче мощности по сравнению с PVC-кабелями подключения
- Оптимальное тройное экранирование обеспечивает эксплуатацию частотного преобразователя без помех
- За счет тройного экрана – оптимальное соответствие требованиям к электромагнитной совместимости (ЭМС)
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Особенности
- Жила заземления разделена по тройкам и располагается между силовыми жилами. За счет симметричной конструкции, PE-изоляции и тройного экрана обеспечена очень низкая емкость и индуктивность. Показатели ЭМС значительно увеличены.
- Испытания
- Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Низкая рабочая емкость, испытание в соответствии с DIN VDE 0472 раздел 504, тип испытания B
- Все кабели доступны в JB-исполнении - с цветовой маркировкой в соответствии с VDE 0295
- **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.

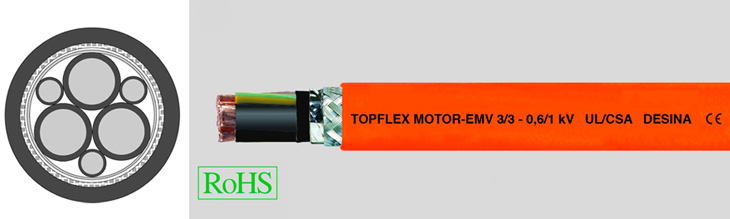

- Кабель TOPFLEX® MOTOR EMV 3/3 для частотных преобразователей в соответствии с двумя стандартами, с тройным экраном обеспечивает отличные показатели ЭМС в установках и системах.
- Служит в качестве кабеля подключения и соединительного кабеля при высоких механических нагрузках, при стационарной и гибкой прокладке. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе.
- Области применения: станки, обрабатывающие и перерабатывающие машины, обрабатывающие центры, промышленные роботы, передающие линии, манипуляторы и т.п.
- За счет скрутки жилы заземления по тройкам и равномерного распределения скрутки силовых жил достигнута симметричная конструкция. Благодаря этому, по сравнению с 4-жильным вариантом, улучшены характеристики ЭМС, емкости и индуктивности.
- ЭМС = электромагнитная совместимость
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
Внешний Ø пр. мм |
Сопротивление связи |
Нагрузочная способность по току **) с 3 нагруженными жилами в ампер |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
|
|---|---|---|---|---|---|---|---|---|
|
при 1 MHz Ohm/km |
при 30 MHz Ohm/km |
|||||||
|
78614 |
3 x 1,5 + 3 G 0,25 |
10,4 |
|
|
18 |
100,0 |
150,0 |
16 |
|
78615 |
3 x 2,5 + 3 G 0,5 |
12,1 |
18 |
210 |
26 |
160,0 |
240,0 |
14 |
|
78616 |
3 x 4 + 3 G 0,75 |
13,9 |
11 |
210 |
34 |
245,0 |
345,0 |
12 |
|
78617 |
3 x 6 + 3 G 1,0 |
15,5 |
6 |
150 |
44 |
335,0 |
460,0 |
10 |
|
78618 |
3 x 10 + 3 G 1,5 |
19,5 |
7 |
180 |
61 |
750,0 |
840,0 |
8 |
|
78619 |
3 x 16 + 3 G 2,5 |
22,5 |
9 |
190 |
82 |
820,0 |
930,0 |
6 |
|
78620 |
3 x 25 + 3 G 4,0 |
28,6 |
4 |
95 |
108 |
1180,0 |
1425,0 |
4 |
|
78621 |
3 x 35 + 3 G 6,0 |
29,6 |
3 |
85 |
135 |
1700,0 |
1900,0 |
2 |
|
78622 |
3 x 50 + 3 G 16,0 |
35,7 |
2 |
40 |
168 |
2400,0 |
2650,0 |
1 |
|
78623 |
3 x 70 + 3 G 10,0 |
43,0 |
2 |
45 |
207 |
3300,0 |
4400,0 |
2/0 |
|
78624 |
3 x 95 + 3 G 16,0 |
47,0 |
1 |
50 |
250 |
4500,0 |
5300,0 |
3/0 |
|
78625 |
3 x 120 + 3 G 16,0 |
52,0 |
|
|
292 |
5500,0 |
6300,0 |
4/0 |
|
78626 |
3 x 150 + 3 G 25,0 |
58,0 |
|
|
335 |
6260,0 |
7200,0 |
300 kcmil |
