DataSheet:
- Изоляция жил и оболочки – специальный PVC-компаунд
- Температурный диапазон
- подвижно от -5 °C до +70 °C
- стационарно от -30 °C до +80 °C
- Рабочее напряжение 350 В
- Испытательное напряжение
- жила/жила 2000 В
- жила/экран 1000 В
- Напряжение пробоя мин. 4000 В
- Сопротивление изоляции мин. 20 МОм x км
- Минимальный радиус изгиба мин. 10x Ø кабеля
- Сопротивление связи макс. 250 Ом/км
- Медные тонко- или сверхтонкопроволочные проводники в соответствии с DIN VDE 0295 или IEC 60228
- Изоляция жил – PVC
- Артикул 22800: пары в медном экране и оболочке PVC
- Маркировка жил см. таблицу ниже
- Жилы скручены по одной или попарно с оптимальным шагом
- Обмотка из пленки
- Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85 %
- Внешняя оболочка – специальный PVC-материал
- Цвет оболочки – серый
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- AWG sizes are approximate equivalent
- values. The actual cross-section is in mm².
- Эти кабели для датчиков используются в машино- и приборостроении и обеспечивают высококачественную передачу данных и сигналов. Имеются дополнительные жилы для электропитания соответствующих элементов.
- ЭМС = электромагнитная совместимость
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

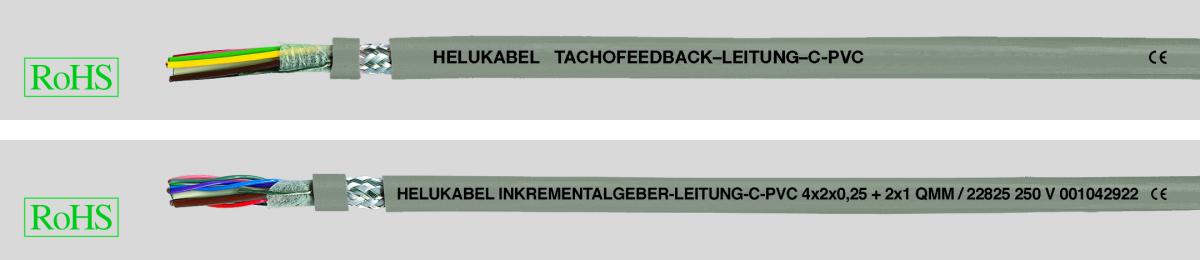

кабель для инкрементных датчиков
Арт.№ |
Кол-во жил
|
Внешний Øпр. мм |
Вес медикг / км |
Веспр. кг / км |
AWG-номер |
|---|---|---|---|---|---|
|
22825 |
(4 x 2 x 0,25 + 2 x 1,0) |
8,8 |
66,0 |
110,0 |
24 |
