DataSheet:
- Специальный кабель на основании DIN VDE 0250
- Температурный диапазон
- подвижно от -5 °C до +70 °C
- стационарно от -40 °C до +70 °C
- Номинальное напряжение U0/U 600/1000 В
- Максимально допустимое рабочее напряжение
- однофазный и трехфазный переменный ток 700/1200 В
- постоянный ток 900/1800 В
- Испытательное напряжение 2500 В
- Сопротивление изоляции мин. 200 МОм x км
- Сопротивление связи в зависимости от сечения проводника макс. 250 Ом/км
- Рабочая емкость
- в зависимости от сечения проводника
- жила/жила – от 70 до 250 нФ/км
- жила/экран – от 110 до 410 нФ/км
- Минимальный радиус изгиба
- стационарно:
- до 12 мм: 5x Ø кабеля
- >12 до 20 мм: 7,5x Ø кабеля
- >20 мм: 10x Ø кабеля
- в свободном движении:
- до 12 мм: 10x Ø кабеля
- >12 до 20 мм: 15x Ø кабеля
- >20 мм: 20x Ø кабеля
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из полиэтилена (PE)
- Цвета жил: коричневый, черный, серый
- Жила заземления желто-зеленая
- Концентрическая повивная скрутка жил
- 1. Экран со специальной алюминиевой фольгой
- 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 80%
- Специальная внешняя PVC-оболочка, черная (RAL 9005)
- С разметкой метража
- Низкая рабочая емкость
- Малое сопротивление связи
- обеспечивает высокую электромагнитную совместимость
- Устойчив к ультрафиолетовому излучению
- Возможно применение на открытом воздухе, прокладка в земле от 4G16 мм²
- Этот экранированный кабель имеет PE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PVC-кабелями
- Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 раздел 11
- **)Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.

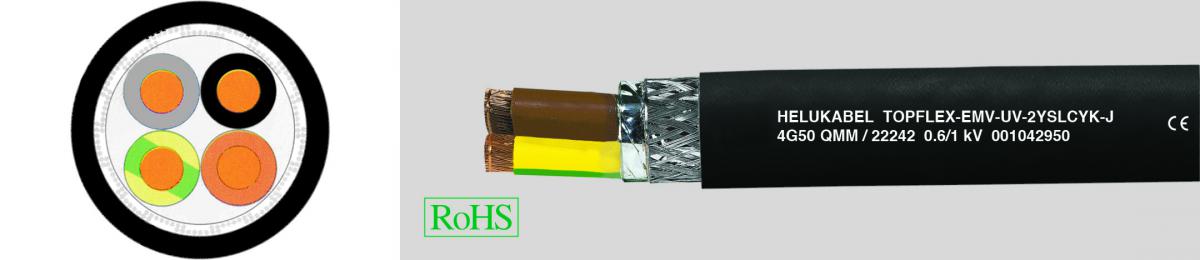

- Кабель TOPFLEX®-EMV-UV-2YSLCYK-J для частотных преобразователей обеспечивает ЭМС в зданиях и сооружениях, различного рода технологическом оборудовании, в случае нежелательного воздействия электромагнитных полей. Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе; от 4G16 мм² возможна прокладка в земле. Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Предназначен для использования во взрывоопасных зонах.
- ЭМС = электромагнитная совместимость. Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
Внешний Ø пр. мм |
Рабочая емкость |
Сопротивление связи |
Нагрузочная способность по току **) с 3 нагруженными жилами в ампер |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
||
|---|---|---|---|---|---|---|---|---|---|---|
|
Жила / Жила пр. nF / km |
Жила / Экран пр. nF / km |
при 1 MHz Ohm/km |
при 30 MHz Ohm/km |
|||||||
|
22234 |
4 G 1,5 |
10,3 |
70 |
110 |
|
|
18 |
95,0 |
230,0 |
16 |
|
22235 |
4 G 2,5 |
12,3 |
80 |
130 |
18 |
210 |
26 |
150,0 |
300,0 |
14 |
|
22236 |
4 G 4 |
13,9 |
90 |
150 |
11 |
210 |
34 |
235,0 |
485,0 |
12 |
|
22237 |
4 G 6 |
15,3 |
90 |
150 |
6 |
150 |
44 |
320,0 |
630,0 |
10 |
|
22238 |
4 G 10 |
19,5 |
120 |
200 |
7 |
180 |
61 |
533,0 |
860,0 |
8 |
|
22239 |
4 G 16 |
23,3 |
140 |
230 |
9 |
190 |
82 |
789,0 |
1290,0 |
6 |
|
22240 |
4 G 25 |
27,4 |
120 |
210 |
4 |
95 |
108 |
1236,0 |
1860,0 |
4 |
|
22241 |
4 G 35 |
30,3 |
150 |
260 |
3 |
85 |
135 |
1662,0 |
2610,0 |
2 |
|
22242 |
4 G 50 |
35,5 |
190 |
320 |
2 |
40 |
168 |
2345,0 |
2950,0 |
1 |
|
22243 |
4 G 70 |
40,2 |
190 |
320 |
2 |
45 |
207 |
3196,0 |
3950,0 |
2/0 |
|
22244 |
4 G 95 |
44,5 |
250 |
410 |
1 |
50 |
250 |
4316,0 |
5300,0 |
3/0 |
|
22245 |
4 G 120 |
50,3 |
|
|
|
|
292 |
5435,0 |
6600,0 |
4/0 |
|
22246 |
4 G 150 |
56,1 |
|
|
|
|
335 |
6394,0 |
7040,0 |
300 kcmil |
|
22247 |
4 G 185 |
58,0 |
|
|
|
|
382 |
7639,0 |
8380,0 |
350 kcmil |
