- Специальный кабель подключения двигателей для частотных преобразователей на основании DIN VDE 0250
- Температурный диапазон
- подвижно от -5 °C до +70 °C
- стационарно от -40 °C до +70 °C
- Номинальное напряжение U0/U 600/1000 В
- Максимально допустимое рабочее напряжение
- однофазный и трехфазный переменный ток 700/1200 В
- постоянный ток 900/1800 В
- Пиковое значение Û 1700 В
- Испытательное напряжение 2500 В
- Сопротивление изоляции мин. 200 МОм x км
- Сопротивление связи в зависимости от сечения проводника макс. 250 Ом/км
- Минимальный радиус изгиба
- стационарно:
- до 12 мм: 5x Ø кабеля
- >12 до 20 мм: 7,5x Ø кабеля
- >20 мм: 10x Ø кабеля
- в свободном движении:
- до 12 мм: 10x Ø кабеля
- >12 до 20 мм: 15x Ø кабеля
- >20 мм: 20x Ø кабеля
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из полиэтилена (PE)
- Цвета жил: черный, коричневый, серый
- Жила заземления желто-зеленая (скручены по тройкам)

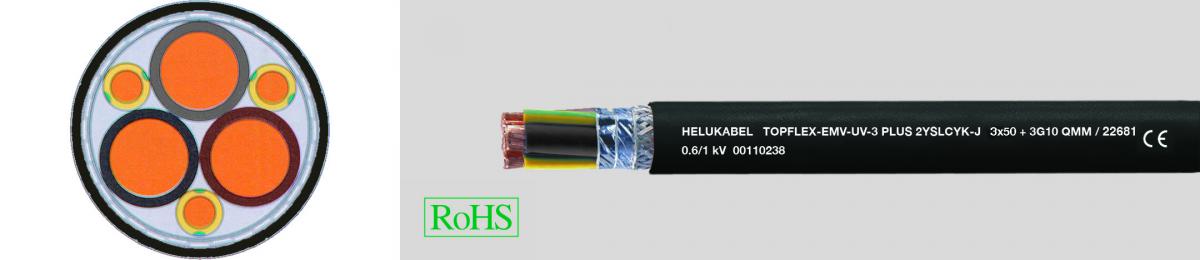

- Структура: 3+3 жилы
- Концентрическая повивная скрутка жил
- 1. Экран со специальной алюминиевой фольгой
- 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 80 %
- Специальная внешняя PVC-оболочка, черная (RAL 9005)
- C разметкой метража
- Низкая рабочая емкость
- Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
- Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
- Вариант 3 PLUS по сравнению с 4-жильными исполнениями, с точки зрения свойств ЭМС, имеет дополнительно улучшенную, симметричную 3-жильную структуру. Жила заземления располагается в незаполненном пространстве между жилами -так образуется концентрическая структура
- Минимальное сечение, равное 0,75 мм², соответствует требованиям DIN EN 60204 ч. 1
- Устойчив к УФ-лучам
- Подходит для прокладки на открытом воздухе
- Этот экранированный кабель имеет PE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PVC-кабелями
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 раздел 11
- **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
- Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе; от 3x16+3G2,5 мм² возможна прокладка в земле. Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используется во взрывоопасных зонах.
- ЭМС = электромагнитная совместимость
- Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
Внешний Ø пр. мм |
Сопротивление связи |
Нагрузочная способность по току **) с 3 нагруженными жилами в ампер |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
|
|---|---|---|---|---|---|---|---|---|
|
при 1 MHz Ohm/km |
при 30 MHz Ohm/km |
|||||||
|
22673 |
3 x 1,5 + 3 G 0,25 |
9,9 |
|
|
18 |
86,0 |
140,0 |
16 |
|
22674 |
3 x 2,5 + 3 G 0,5 |
11,3 |
18 |
210 |
26 |
144,0 |
220,0 |
14 |
|
22675 |
3 x 4 + 3 G 0,75 |
13,0 |
11 |
210 |
34 |
224,0 |
323,0 |
12 |
|
22676 |
3 x 6 + 3 G 1,0 |
14,9 |
6 |
150 |
44 |
298,0 |
420,0 |
10 |
|
22677 |
3 x 10 + 3 G 1,5 |
18,4 |
7 |
180 |
61 |
491,0 |
615,0 |
8 |
|
22678 |
3 x 16 + 3 G 2,5 |
21,5 |
9 |
190 |
82 |
723,0 |
819,0 |
6 |
|
22679 |
3 x 25 + 3 G 4,0 |
25,3 |
4 |
95 |
108 |
1138,0 |
1325,0 |
4 |
|
22680 |
3 x 35 + 3 G 6,0 |
27,8 |
3 |
85 |
135 |
1535,0 |
1718,0 |
2 |
|
22681 |
3 x 50 + 3 G 10,0 |
31,9 |
2 |
40 |
168 |
2208,0 |
2399,0 |
1 |
|
22682 |
3 x 70 + 3 G 10,0 |
36,8 |
2 |
45 |
207 |
2871,0 |
3056,0 |
2/0 |
|
22683 |
3 x 95 + 3 G 16,0 |
40,6 |
1 |
50 |
250 |
3953,0 |
4162,0 |
3/0 |
|
22684 |
3 x 120 + 3 G 16,0 |
45,9 |
|
|
292 |
4836,0 |
5075,0 |
4/0 |
|
22685 |
3 x 150 + 3 G 25,0 |
51,7 |
|
|
335 |
5412,0 |
6128,0 |
300 kcmil |
|
22686 |
3 x 185 + 3 G 35,0 |
53,8 |
|
|
382 |
6969,0 |
7189,0 |
350 kcmil |
|
22687 |
3 x 240 + 3 G 42,5 |
61,7 |
|
|
|
8540,0 |
9540,0 |
500 kcmil |
