- Специальный кабель подключения двигателей для частотных преобразователей на основании DIN VDE 0250
- Температурный диапазон
- подвижно от -5 °C до +70 °C
- стационарно от -40 °C до +70 °C
- Допустимая температура проводника +90°C
- Номинальное напряжение U0/U 600/1000 В
- Максимально допустимое рабочее напряжение
- однофазный и трехфазный переменный ток 700/1200 В
- постоянный ток 900/1800 В
- Испытательное напряжение 4000 В
- Сопротивление изоляции мин. 200 МОм x км
- Сопротивление связи в зависимости от сечения проводника макс. 250 Ом/км
- Минимальный радиус изгиба
- в свободном движении:
- до 12 мм: 10x Ø кабеля
- >12 до 20 мм: 15x Ø кабеля
- >20 мм: 20x Ø кабеля
- стационарно:
- до 12 мм: 5x Ø кабеля
- >12 до 20 мм: 7,5x Ø кабеля
- >20 мм: 10x Ø кабеля
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из сшитого полиэтилена (XLPE)
- Цвета жил: черный, коричневый, серый
- Жила заземления желто-зеленая
- Концентрическая повивная скрутка жил
- 1. Экран со специальной алюминиевой фольгой
- 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 85 %
- Специальная PVC-оболочка, черная (RAL 9005)
- C разметкой метража
- Низкая рабочая емкость
- Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
- Устойчив к УФ-лучам
- Подходит для прокладки на открытом воздухе, от маркоразмера 4G16 мм² пригоден для прокладки в земле
- Этот экранированный кабель имеет XLPE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PE-кабелями
- Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 раздел 11
- **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.

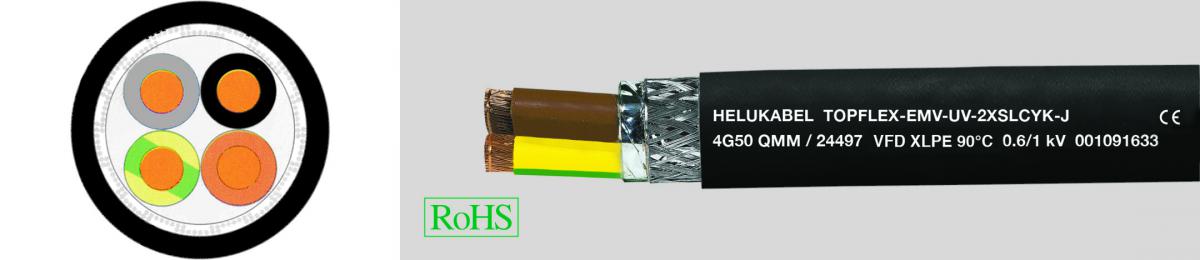

- TOPFLEX®-EMV-UV-2XSLCYK-J для частотных преобразователей обеспечивает отличную электромагнитную защиту. Повышенная допустимая температура проводника (+90°C) позволяет ему выдерживать увеличенные токовые нагрузки по сравнению с PE-изолированными кабелями. Применяется в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе; от маркоразмера 4G16 мм² возможна прокладка в земле. Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используется во взрывоопасных зонах.
- ЭМС = электромагнитная совместимость
- Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Art.-Nr. |
Aderzahl x |
Außen-Ø ca. mm |
Betriebskapazität |
Kopplungswiderstand |
Strombelastbarkeit **) mit 3 belasteten Adern in Ampère |
Cu-Zahl kg / km |
Gewicht ca. kg / km |
Preis EUR / 100m Cu 150,- |
||
|---|---|---|---|---|---|---|---|---|---|---|
|
Ader / Ader ca. nF / km |
Ader / Schirm ca. nF / km |
bei 1 MHz Ohm/km |
bei 30 MHz Ohm/km |
|||||||
|
24489 |
4 G 1,5 |
10,1 |
70 |
110 |
|
|
23 |
95,0 |
230,0 |
288,00 |
|
24490 |
4 G 2,5 |
11,2 |
80 |
130 |
18 |
210 |
32 |
150,0 |
300,0 |
336,00 |
|
24491 |
4 G 4 |
12,8 |
90 |
150 |
11 |
210 |
42 |
235,0 |
485,0 |
590,00 |
|
24492 |
4 G 6 |
14,9 |
90 |
150 |
6 |
150 |
54 |
320,0 |
630,0 |
702,00 |
|
24493 |
4 G 10 |
17,7 |
120 |
200 |
7 |
180 |
75 |
533,0 |
860,0 |
906,00 |
|
24494 |
4 G 16 |
20,9 |
140 |
230 |
9 |
190 |
100 |
789,0 |
1290,0 |
1567,00 |
|
24495 |
4 G 25 |
25,3 |
120 |
210 |
4 |
95 |
127 |
1236,0 |
1860,0 |
2067,00 |
|
24496 |
4 G 35 |
28,0 |
150 |
260 |
3 |
85 |
158 |
1662,0 |
2610,0 |
3710,00 |
|
24497 |
4 G 50 |
32,3 |
190 |
320 |
2 |
40 |
192 |
2345,0 |
2950,0 |
4095,00 |
|
24498 |
4 G 70 |
37,6 |
190 |
320 |
2 |
45 |
246 |
3196,0 |
3950,0 |
5321,00 |
|
24499 |
4 G 95 |
41,6 |
250 |
410 |
1 |
50 |
298 |
4316,0 |
5300,0 |
5532,00 |
|
24500 |
4 G 120 |
44,8 |
|
|
|
|
346 |
5435,0 |
6600,0 |
6266,00 |
|
24506 |
4 G 150 |
52,3 |
|
|
|
|
399 |
6394,0 |
7040,0 |
7884,00 |
|
24507 |
4 G 185 |
58,7 |
|
|
|
|
456 |
7639,0 |
8380,0 |
11987,00 |
