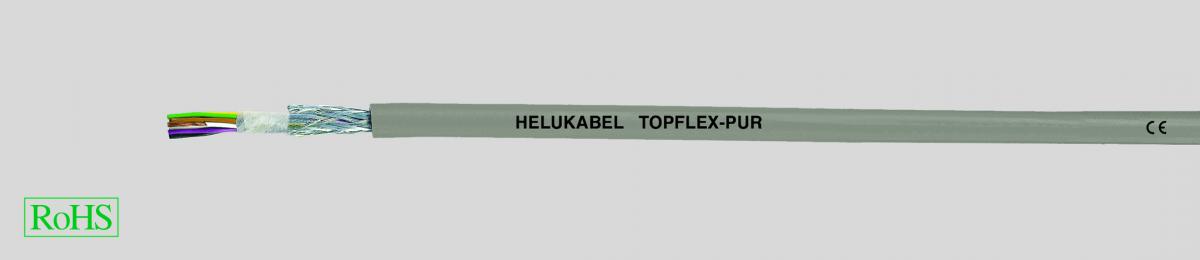

TOPFLEX®-PUR для буксируемых цепей, ЭМС, безгалогеновый, с разметкой метража

DataSheet:

Медные тонко- или сверхтонкопроволочные проводники в соответствии с DIN VDE 0295 или IEC 60228
Изоляция жил – TPE-материал
Маркировка жил в соответствии с DIN 47100
Повивная скрутка жил с оптимальным шагом
Общая обмотка из флиса
Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85%
Внешняя оболочка – специальный PUR-материал
Цвет оболочки – серый
С разметкой метража

Внешняя оболочка из материала на PUR-основе с низким коэффициентом трения, не распространяет горение, устойчива к гидролизу и микробам
Устойчивость к истиранию, порезам и на разрыв
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия

В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
При использовании в буксируемых цепях (подвижных кабель-каналах) следует соблюдать инструкции по монтажу

Эти кабели для датчиков используются в машино- и приборостроении и обеспечивают высококачественную передачу данных и сигналов.
Применяются, прежде всего, в буксируемых цепях, роботах и манипуляторах.
Имеются дополнительные жилы для электропитания соответствующих элементов. Экранирующая оплетка гарантирует надежную передачу сигналов.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x сечение мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
22849	(10 x 0,14 + 2 x 0,5)	7,2	39,0	83,0	26
22848	(10 x 0,14 + 4 x 0,5)	7,7	54,3	96,0	26
22834	(15 x 0,14 + 4 x 0,5)	7,9	58,0	120,0	26

22849

(10 x 0,14 + 2 x 0,5)

7,2

39,0

83,0

26

22848

(10 x 0,14 + 4 x 0,5)

7,7

54,3

96,0

26

22834

(15 x 0,14 + 4 x 0,5)

7,9

58,0

120,0

26
