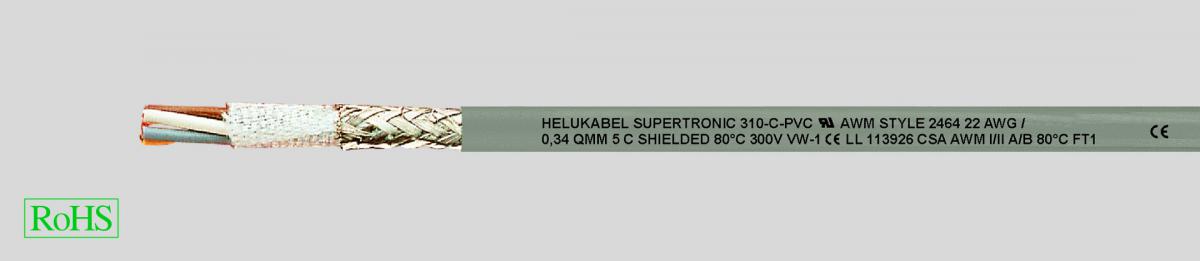

- Специальный PVC-кабель для буксируемых цепей, экранированный, согласно UL станд. 2464
- Температурный диапазон
- подвижно от -5°C до +80°C
- стационарно от -40°C до +80°C
- Номинальное напряжение 300 В
- Испытательное напряжение
- жила/ жила 1500 В
- жила/ экран 1000 В
- Напряжение пробоя
- мин. 3000 В
- Минимальный радиус изгиба
- подвижно 7,5xØ кабеля
- при стационарной прокладке 4хØ кабеля
- Сопротивление изоляции мин. 20 МОм x км
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Сопротивление связи макс. 250 Ом/км
- Жилы из тонких медных проволок
- со скруткой Unilay с коротким шагом
- PVC-изоляция жил, класс 43 согл. станд. UL 1581
- Цветовой код в соответствии с DIN 47100
- Повивная скрутка жил с оптимальным шагом
- Обмотка из флиса между повивами скрутки
- Обмотка поверх внешнего повива
- Экран из медной оплётки, лужёный, покрытие 85%
- Слои обернуты флисом
- Внешняя PVC-оболочка, маслостойкая, TМ5 в соответствии с DIN VDE 0281 часть 1, класс 43 согласно UL-станд. 1581
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Низкая адгезионность
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804,
- тип испытания B)
- Please observe applicable installation
- regulations for use in energy supply chains.
- AWG sizes are approximate equivalent
- values. The actual cross section is in mm².
- Подходит для применения в качестве особо гибкого PVC-кабеля управления в условиях постоянных нагрузок при подъёме и изгибе в станках и инструментах, в робототехнике и производстве. Длительный срок службы гарантирует надёжную работу и высокую экономичность. Медное экранирование эффективно защищает от помех внутри и снаружи.
- В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
- Разработаны для заводов по производству машинного оборудования, идущего на экспорт, специально для США и Канады.
- ЭМС = электромагнитная совместимость
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
|---|
