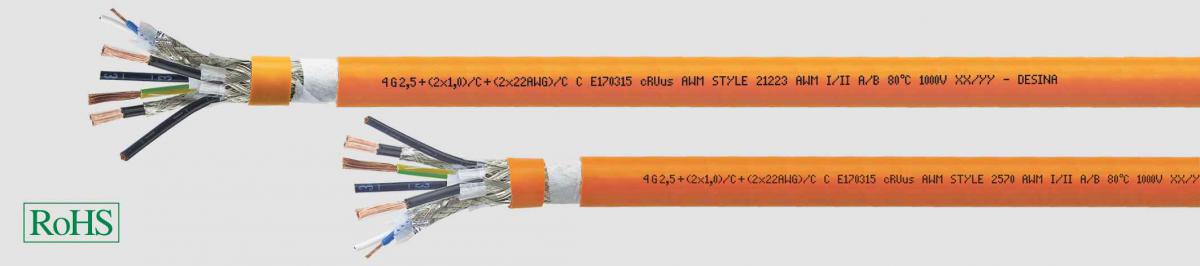

TOPSERV® 121, высокогибкий сервокабель для буксируемых цепей с 2 сигнальными парами в соответствии со стандартом Indramat INK

  • TOPSERV® PUR
  • PUR-кабель для буксируемых цепей в соотв. с
  • UL AWM Style 21223 CSA AWM
  • Диапазон температур
  • подвижно -30°C до +80°C
  • стационарно -40°C до +80°C
  • Номинальное напряжение VDE
  • Жилы питания U0/U 600/1000 В
  • Жилы управления U0/U 300/500 В
  • UL/CSA 1000 В
  • Испытательное напряжение, 50 Гц
  • Жилы питания 4000 В
  • Жилы управления 1000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Сопротивление связи макс. 250 Ом/км
  • Минимальный радиус изгиба
  • подвижно 7,5x Ø кабеля
  • стационарно 4x Ø каьеля
  • мин. 5 млн. циклов
  • Медные особо тонкопроволочные проводники в соотв. с
  • DIN VDE 0295 кл. 6, IEC 60228 кл. 6
  • Изоляция жил PP безагалогеновый
  • Маркировка жил
  • Жилы питания
  • Жила 1: черная с маркировкой U/L1/C/L+
  • Жила 2: черная с маркировкой V/L2
  • Жила 3: черная с маркировкой W/L3/D/L-
  • Жилы управления
  • Пара 1: черные с цифрами  5+6
  • Пара 2: белая и синяя
  • Жила заземления жл-зл
  • Луженая медная оплетка над каждой парой жил управления
  • Повивная скрутка жил питания с жилами управления
  • с оптимальным шагом и стабилизирующим наполнителем
  • Общий экран в виде луженой медной оплетки, площадь покрытия прибл. 85%
  • Оболочка PVC или PUR
  • Цвет оболочки орнажевый (RAL 2003)
  • стандарт DESINA®
  • Низкая емкость багодаря использованию PP
  • PUR-оболочка с низкии коэффициентом трения, устойчивая к истиранию, безгалогеновая, УФ- маслостойкий, устойчив к гидролизу и микробам
  • Экран с плотностью покрытия 85% обеспечивает выполнение всех требований ЭМС
  • Данный кабель соотвествует стандарту
  • DESINA®
  • Используемые при изготовлении
  • материалы не  содержат  силикона  и  кадмия,
  • а также веществ, разрушающих
  • лакокрасочные покрытия
  • Испытания
  • Самозатухающий и не распространяющий горение PUR
  • в соответстствии с  DIN VDE 0482-332-1-2,
  • DIN EN 60332-1-2, IEC 60332-1 (соответствует
  • DIN VDE 0472 часть 804, тип испытания B)
  • Техническая информация TOPSERV® Hybrid PVC доступна по запросу.
  • Данные кабели с кобинацией жил питания и жил управления идеально подходят для систем  Sick Hiperface DSL. При эксплуатции в буксируемых цепях следует сооблюдать инструкции по монтажу.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG

TOPSERV® Hybrid PVC (4G1 + (2x0,75) C + (2x22 AWG)) C mm² OG       Product no. 709932

TOPSERV® Hybrid PVC (4G1,5 + (2x0,75) C + (2x22 AWG)) C mm² OG    Product no. 709933

TOPSERV® Hybrid PVC (4G2,5 + (2x1) C + (2x22 AWG)) C mm² OG         Product no. 709934

TOPSERV® Hybrid PVC (4G4 + (2x1) C + (2x22 AWG)) C mm² OG            Product no. 709935

TOPSERV® Hybrid PVC (4G6 + (2x1) C + (2x22 AWG)) C mm² OG            Product no. 709936

TOPSERV® Hybrid PVC (4G10 + (2x1,5) C + (2x22 AWG)) C mm² OG       Product no. 709937

TOPSERV® Hybrid PVC (4G16 + (2x1,5) C + (2x22 AWG)) C mm² OG       Product no. 709938

TOPSERV® Hybrid PUR (4G1 + (2x0,75) + (2x22 AWG)) mm² OG              Product no. 708543

TOPSERV® Hybrid PUR (4G1,5 + (2x0,75) + (2x22 AWG)) mm² OG           Product no. 708544

TOPSERV® Hybrid PUR (4G2,5 + (2x1) + (2x22 AWG)) mm² OG                Product no. 708545

TOPSERV® Hybrid PUR (4G4 + (2x1) + (2x22 AWG)) mm² OG                   Product no. 708546

TOPSERV® Hybrid PUR (4G6 + (2x1) + (2x22 AWG)) mm² OG                   Product no. 708547

TOPSERV® Hybrid PUR (4G10 + (2x1,5) + (2x22 AWG)) mm² OG              Product no. 708548

TOPSERV® Hybrid PUR (4G16 + (2x1,5) + (2x22 AWG)) mm² OG              Product no. 709705

TOPSERV® Hybrid PUR (4G1,5 + (2x0,75) + (2x24 AWG)) mm² OG           Product no. 710081
