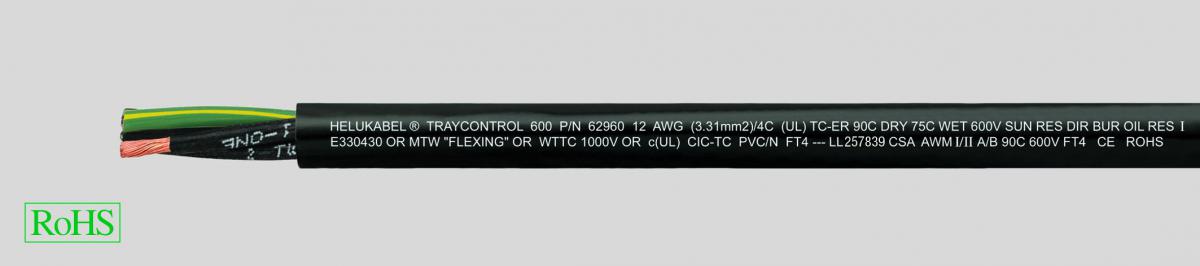

- Силовой PVC-кабель в соответствии со стандартом UL 1277
- Температурный диапазон
- UL/CSA TC от -40°C до +90°C
- UL / AWM от -40°C до +90°В
- Номинальные напряжения
- TC 600 В
- AWM 1000 В
- WTTC 1000 В
- Испытательное напряжение 3000 В
- Минимальный радиус изгиба прибл. 5x Ø кабеля
- Сопротивление изоляции мин. 20 МОм x км
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок, размеры в соответствии с AWG
- Специальная PVC-изоляция жил с прозрачной нейлоновой оболочкой
- Чёрные жилы с цифровой маркировкой белого цвета
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Текстильный разделитель
- Специальная внешняя PVC-оболочка
- Цвет оболочки – чёрный (RAL 9005)
- С маркировкой длины в футах
- Самозатухающий и не распространяющий горение материал в соответствии с CSA FT4
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Устойчив к УФ-излучению
- Испытания
- UL: TC-ER, PLTC-ER (AWG 18 - AWG 12), ITC-ER (AWG 18 - AWG 12), UL 1277, UL тип WTTC, UL тип MTW, NFPA 79 2007,
- Oil Res I (Oil Res II также доступно), 90° C dry / 75° C wet
- CSA: c (UL) CIC-TC FT4
- CSA AWM I/II A/B FT4
- G = с желто-зеленой жилой заземления
- x = без жилы заземления
- Преимущества
- TC-ER, Tray Cable Exposed Run
- Быстрый монтаж
- Повышенная гибкость
- Соответствующие USA NFPA79, Edition 2007 гибкие силовые кабели до 600 В (WTTC 1000 В) для любых установок в производстве инструментов и промышленного оборудования предназначены для прокладки в сухой, влажной среде, на открытом воздухе, а также в трубах. Используются для прокладки в земле и для открытого монтажа как в кабельных лотках, так и промышленных установках.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Art.-Nr. |
Nennquer-
|
Ader-
|
Außen-Øca. mm |
Cu-Zahlkg / km |
Gewichtca. kg / km |
PreisEUR / 100mCu 150,- |
|---|---|---|---|---|---|---|
|
62020 |
0,507 |
2 x 20 |
6,6 |
9,8 |
60,0 |
100,00 |
|
62021 |
0,507 |
3 x 20 |
7,0 |
14,6 |
64,0 |
114,00 |
|
62022 |
0,507 |
4 x 20 |
7,5 |
19,5 |
79,0 |
156,00 |
|
62023 |
0,507 |
5 x 20 |
8,1 |
24,4 |
92,0 |
189,00 |
|
62024 |
0,507 |
7 x 20 |
8,7 |
34,1 |
124,0 |
247,00 |
|
62025 |
0,507 |
9 x 20 |
9,8 |
43,8 |
210,0 |
371,00 |
|
62026 |
0,507 |
12 x 20 |
10,1 |
58,4 |
263,0 |
512,00 |
|
62027 |
0,507 |
18 x 20 |
12,9 |
87,6 |
305,0 |
644,00 |
|
62028 |
0,507 |
25 x 20 |
15,7 |
121,7 |
371,0 |
820,00 |
|
62902 |
0,963 |
2 x 18 |
7,3 |
18,5 |
68,0 |
118,00 |
|
62903 |
0,963 |
3 x 18 |
7,6 |
27,8 |
68,0 |
134,00 |
|
62904 |
0,963 |
4 x 18 |
8,2 |
37,0 |
97,0 |
183,00 |
|
62905 |
0,963 |
5 x 18 |
8,9 |
46,3 |
116,0 |
222,00 |
|
62906 |
0,963 |
7 x 18 |
9,6 |
64,8 |
147,0 |
291,00 |
|
62907 |
0,963 |
9 x 18 |
11,0 |
83,2 |
186,0 |
436,00 |
|
62908 |
0,963 |
10 x 18 |
11,6 |
92,5 |
199,0 |
550,00 |
|
62909 |
0,963 |
12 x 18 |
12,2 |
111,0 |
250,0 |
602,00 |
|
62910 |
0,963 |
15 x 18 |
13,5 |
138,7 |
292,0 |
680,00 |
|
62911 |
0,963 |
16 x 18 |
13,6 |
147,9 |
306,0 |
720,00 |
|
62912 |
0,963 |
18 x 18 |
15,0 |
166,4 |
365,0 |
758,00 |
|
62913 |
0,963 |
19 x 18 |
15,1 |
175,7 |
384,0 |
855,00 |
|
62914 |
0,963 |
25 x 18 |
17,4 |
231,2 |
480,0 |
965,00 |
|
62915 |
0,963 |
27 x 18 |
17,7 |
249,6 |
521,0 |
1080,00 |
|
62916 |
0,963 |
34 x 18 |
19,7 |
314,4 |
625,0 |
1360,00 |
|
62917 |
0,963 |
37 x 18 |
20,1 |
342,0 |
684,0 |
1480,00 |
|
62918 |
0,963 |
41 x 18 |
21,0 |
379,0 |
744,0 |
1558,00 |
|
62919 |
0,963 |
50 x 18 |
24,0 |
462,3 |
933,0 |
1910,00 |
|
62920 |
0,963 |
61 x 18 |
25,2 |
564,0 |
1095,0 |
2318,00 |
|
62921 |
1,31 |
2 x 16 |
7,8 |
25,2 |
80,0 |
148,00 |
|
62922 |
1,31 |
3 x 16 |
8,2 |
37,8 |
86,0 |
160,00 |
|
62923 |
1,31 |
4 x 16 |
8,8 |
50,3 |
120,0 |
211,00 |
|
62924 |
1,31 |
5 x 16 |
9,6 |
62,9 |
130,0 |
246,00 |
|
62925 |
1,31 |
6 x 16 |
10,2 |
75,5 |
164,0 |
315,00 |
|
62926 |
1,31 |
7 x 16 |
10,5 |
88,0 |
188,0 |
330,00 |
|
62927 |
1,31 |
8 x 16 |
11,1 |
100,7 |
201,0 |
396,00 |
|
62928 |
1,31 |
9 x 16 |
12,0 |
113,2 |
238,0 |
480,00 |
|
62929 |
1,31 |
10 x 16 |
12,4 |
125,8 |
259,0 |
528,00 |
|
62930 |
1,31 |
12 x 16 |
13,6 |
151,0 |
301,0 |
576,00 |
|
62931 |
1,31 |
14 x 16 |
14,5 |
176,1 |
356,0 |
672,00 |
|
62932 |
1,31 |
15 x 16 |
15,2 |
188,7 |
379,0 |
720,00 |
|
62933 |
1,31 |
16 x 16 |
16,0 |
201,3 |
405,0 |
752,00 |
|
62934 |
1,31 |
18 x 16 |
16,4 |
226,4 |
430,0 |
818,00 |
|
62935 |
1,31 |
19 x 16 |
16,6 |
239,0 |
450,0 |
893,00 |
|
62936 |
1,31 |
20 x 16 |
17,2 |
251,6 |
481,0 |
960,00 |
|
62937 |
1,31 |
25 x 16 |
18,9 |
314,5 |
564,0 |
1298,00 |
|
62938 |
1,31 |
27 x 16 |
19,3 |
339,6 |
629,0 |
1310,00 |
|
62939 |
1,31 |
30 x 16 |
20,0 |
377,3 |
701,0 |
1440,00 |
|
62940 |
1,31 |
34 x 16 |
22,5 |
427,6 |
775,0 |
1632,00 |
|
62941 |
1,31 |
40 x 16 |
23,5 |
503,1 |
946,0 |
1920,00 |
|
62942 |
1,31 |
41 x 16 |
24,0 |
515,7 |
967,0 |
1968,00 |
|
62943 |
1,31 |
50 x 16 |
26,1 |
628,8 |
1137,0 |
2250,00 |
|
62944 |
1,31 |
61 x 16 |
27,5 |
767,2 |
1345,0 |
2928,00 |
|
62945 |
2,08 |
2 x 14 |
8,9 |
40,0 |
100,0 |
198,00 |
|
62946 |
2,08 |
3 x 14 |
9,2 |
60,0 |
117,0 |
223,00 |
|
62947 |
2,08 |
4 x 14 |
10,1 |
80,0 |
141,0 |
338,00 |
|
62948 |
2,08 |
5 x 14 |
10,9 |
100,0 |
152,0 |
394,00 |
|
62949 |
2,08 |
6 x 14 |
11,5 |
120,0 |
216,0 |
556,00 |
|
62950 |
2,08 |
7 x 14 |
12,0 |
140,0 |
255,0 |
572,00 |
|
62951 |
2,08 |
9 x 14 |
14,7 |
180,0 |
312,0 |
738,00 |
|
62952 |
2,08 |
10 x 14 |
15,8 |
200,0 |
378,0 |
820,00 |
|
62953 |
2,08 |
12 x 14 |
16,4 |
240,0 |
434,0 |
984,00 |
|
62954 |
2,08 |
16 x 14 |
18,0 |
320,0 |
550,0 |
1312,00 |
|
62955 |
2,08 |
18 x 14 |
18,9 |
359,0 |
616,0 |
1476,00 |
|
62956 |
2,08 |
19 x 14 |
19,0 |
380,0 |
634,0 |
1558,00 |
|
62957 |
2,08 |
25 x 14 |
23,0 |
500,0 |
817,0 |
2050,00 |
|
62958 |
3,31 |
2 x 12 |
9,7 |
63,0 |
132,0 |
325,00 |
|
62959 |
3,31 |
3 x 12 |
10,2 |
95,0 |
177,0 |
370,00 |
|
62960 |
3,31 |
4 x 12 |
11,2 |
127,0 |
201,0 |
535,00 |
|
62961 |
3,31 |
5 x 12 |
12,3 |
159,0 |
274,0 |
628,00 |
|
62962 |
3,31 |
6 x 12 |
13,6 |
191,0 |
315,0 |
780,00 |
|
62963 |
3,31 |
7 x 12 |
13,9 |
222,0 |
353,0 |
910,00 |
|
62964 |
3,31 |
9 x 12 |
16,4 |
286,0 |
476,0 |
1170,00 |
|
62965 |
3,31 |
12 x 12 |
18,3 |
381,0 |
613,0 |
1500,00 |
|
62966 |
3,31 |
16 x 12 |
19,8 |
508,0 |
783,0 |
1998,00 |
|
62967 |
3,31 |
19 x 12 |
22,3 |
604,0 |
918,0 |
2375,00 |
|
62968 |
3,31 |
20 x 12 |
23,1 |
636,0 |
916,0 |
2505,00 |
|
62969 |
3,31 |
25 x 12 |
25,8 |
794,0 |
1286,0 |
2875,00 |
|
62970 |
5,26 |
2 x 10 |
12,2 |
101,0 |
213,0 |
540,00 |
|
62971 |
5,26 |
3 x 10 |
12,9 |
151,5 |
283,0 |
630,00 |
|
62972 |
5,26 |
4 x 10 |
15,0 |
202,0 |
387,0 |
743,00 |
|
62973 |
5,26 |
5 x 10 |
16,3 |
252,5 |
473,0 |
885,00 |
|
62974 |
5,26 |
7 x 10 |
17,7 |
353,5 |
607,0 |
1260,00 |
|
62975 |
5,26 |
9 x 10 |
20,6 |
454,5 |
771,0 |
1620,00 |
|
62976 |
5,26 |
12 x 10 |
24,1 |
606,0 |
1061,0 |
2105,00 |
|
62977 |
5,26 |
19 x 10 |
27,2 |
959,5 |
1528,0 |
3230,00 |
|
62978 |
8,37 |
4 x 8 |
19,2 |
321,4 |
615,0 |
1284,00 |
|
62979 |
8,37 |
5 x 8 |
21,0 |
401,8 |
768,0 |
1595,00 |
|
62980 |
13,3 |
3 x 6 |
19,5 |
383,1 |
700,0 |
1436,00 |
|
62981 |
13,3 |
4 x 6 |
22,4 |
510,7 |
907,0 |
1912,00 |
|
62982 |
13,3 |
5 x 6 |
24,5 |
638,4 |
1100,0 |
2390,00 |
|
62983 |
21,2 |
3 x 4 |
24,4 |
610,6 |
1061,0 |
2988,00 |
|
62984 |
21,2 |
4 x 4 |
27,0 |
814,1 |
1366,0 |
3984,00 |
|
62985 |
21,2 |
5 x 4 |
29,9 |
1017,6 |
1631,0 |
4980,00 |
|
62986 |
33,6 |
3 x 2 |
28,2 |
967,7 |
1480,0 |
4465,00 |
|
62987 |
33,6 |
4 x 2 |
31,4 |
1290,3 |
1922,0 |
5954,00 |
|
62988 |
33,6 |
5 x 2 |
34,6 |
1612,8 |
2360,0 |
7443,00 |
|
62989 |
42,3 |
4 x 1 |
35,6 |
1624,0 |
2397,0 |
8060,00 |
|
62990 |
52,9 |
4 x 1/0 |
38,7 |
2031,0 |
2938,0 |
8680,00 |
|
62991 |
67,3 |
4 x 2/0 |
42,1 |
2584,0 |
3569,0 |
10721,00 |
|
62992 |
84,4 |
4 x 3/0 |
49,4 |
3256,0 |
4181,0 |
15115,00 |
|
62993 |
106,7 |
4 x 4/0 |
52,0 |
4097,0 |
5747,0 |
22674,00 |
|
62994 |
128,4 |
4 x 250 kcmil |
55,8 |
4931,0 |
7591,0 |
28300,00 |
|
62995 |
181,9 |
4 x 350 kcmil |
64,3 |
6985,0 |
8299,0 |
33500,00 |
|
62996 |
257,6 |
4 x 500 kcmil |
74,1 |
9892,0 |
11549,0 |
39350,00 |
