DataSheet:
- Специальная термостойкая изоляция жил
- Температурный диапазон от -60°C до +600°C
- Температура применения от +400°C до +600°C (кратковременно до +700°C)
- Номинальное напряжение 500 В
- Испытательное напряжение 2000 В
- Минимальный радиус изгиба 15x Ø кабеля

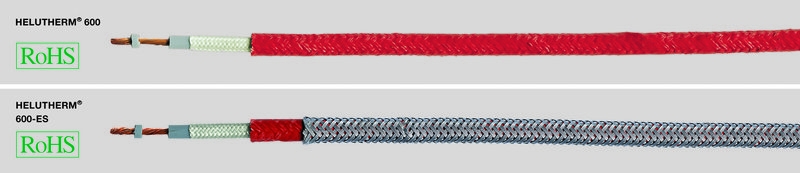

- HELUTHERM® 600
- Многопроволочные проводники из никеля
- Двойная изоляция из стеклоткани, пропитанная силиконом
- Оплётка из специальных минеральных волокон с силиконовой пропиткой
- HELUTHERM® 600-ES
- Структура аналогична вышеописанной
- Дополнительная оплётка из высококачественной стали, покрытие прибл. 80%
- Не содержит асбеста и кадмия
- AWG sizes are approximate equivalent
- values. The actual cross-section is in mm².
- HELUTHERM® 600
- Этот кабель применяется в условиях высоких температур на контактах и окружающей среды, напр., в металлургических, сталепрокатных заводах, в сталелитейном производстве, на предприятиях по производству керамики, на стекольных и цементных заводах, а также при подключении резисторов электрических отопительных приборов, печей и станков для деформации термопласта. Обладает хорошими свойствами в условиях влажности и химических воздействий.
- HELUTHERM® 600-ES
- Дополнительная прочная оплётка из высококачественной стали защищает кабель от воздействия агрессивной среды и механических нагрузок. Благодаря такой оплётке кабель долго сохраняет свой внешний вид. Экранирующая оплётка используется также для заземления.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
Структура |
Внешний Ø пр. мм |
Продольное |
Макс. допустимая при +400°C (A) |
Вес никеля кг / км |
Вес пр. кг / км |
AWG-номер |
|---|---|---|---|---|---|---|---|---|
|
50475 |
1 x 0,5 |
7 x 0,3 |
3,2 |
175 |
2,5 |
4,8 |
21,0 |
20 |
|
50476 |
1 x 0,75 |
11 x 0,3 |
3,5 |
115 |
4,5 |
7,2 |
29,0 |
18 |
|
50477 |
1 x 1 |
14 x 0,3 |
3,7 |
88 |
5,5 |
9,6 |
38,0 |
17 |
|
50478 |
1 x 1,5 |
21 x 0,3 |
4,1 |
59 |
7 |
14,4 |
44,0 |
16 |
|
50479 |
1 x 2,5 |
35 x 0,3 |
4,6 |
35 |
10 |
24,0 |
56,0 |
14 |
|
50480 |
1 x 4 |
56 x 0,3 |
5,4 |
22 |
13,5 |
38,0 |
78,0 |
12 |
|
50481 |
1 x 6 |
84 x 0,3 |
6,9 |
14,6 |
16 |
58,0 |
112,0 |
10 |
|
50482 |
1 x 10 |
140 x 0,3 |
8,9 |
8,8 |
21 |
96,0 |
198,0 |
8 |
|
50483 |
1 x 16 |
228 x 0,3 |
10,0 |
5,5 |
28 |
154,0 |
281,0 |
6 |
|
50484 |
1 x 25 |
354 x 0,3 |
11,7 |
3,5 |
36 |
240,0 |
410,0 |
4 |
|
50485 |
1 x 35 |
495 x 0,3 |
15,1 |
2,5 |
58 |
336,0 |
536,0 |
2 |
|
50486 |
1 x 50 |
707 x 0,3 |
15,6 |
1,5 |
70 |
480,0 |
697,0 |
1 |
