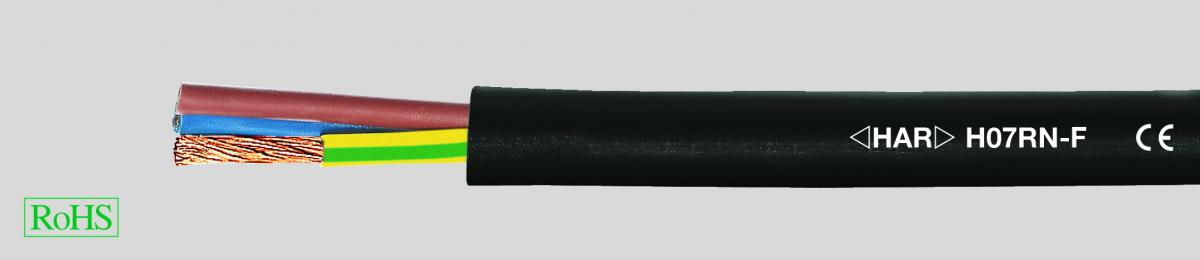

- Кабель с резиновой изоляцией H07RN-F в соответствии с DIN EN 50525-2-21, VDE 0285-525-2-21, BS 7919 IEC 60245-4
- Температурный диапазон -30 °C - +60 °C
- Допустимая рабочая температура проводника +60 °C
- Номинальное напряжение U0/U 450/750 В
- при защищённой и фиксированной прокладке U0/U 600/1000 В
- Предельно допустимые рабочие напряжения
- в электрических сетях трёхфазного и однофазного тока U0/U 476/825 В
- в электрических сетях постоянного тока U0/U 619/1238 В
- Испытательное напряжение 2500 В
- Продолжительная нагрузка на растяжение макс. 15 Н/мм²
- Минимальный радиус изгиба
- при фиксированной прокладке 4х Ø кабеля
- при прокладке через направляющие ролики 7,5x Ø кабеля
- при намотке на барабаны 5х Ø кабеля
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Резиновая изоляция жил EI4 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
- Маркировка жил в соответствии с DIN VDE 0293-308
- Цвета жил
- - до 5 жил - цветовая маркировка
- - от 6 жил - чёрные жилы с цифровой маркировкой белого цвета
- Жёлто-зелёная жила заземления для трех жил и более
- Повивная скрутка жил с оптимальным шагом
- Резиновая внешняя оболочка EM 2 в соответствии с DIN VDE 0207-363-2-1 / DIN EN 50363-2-1
- Цвет оболочки - чёрный
- Устойчив к
- погодным условиям
- Испытания
- Воспламеняемость в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Озоностойкость изолирующих оболочек в соответствии с DIN VDE 0472 часть 805, тип испытания A или часть 805 A1, тип испытания C
- Маслостойкость
- Испытание в соответствии с DIN VDE 0473-811-404/DIN EN 60811-40
- G = с желто-зеленой жилой заземления
- x = без желто-зеленой жилы заземления (OZ)
- Цвет изоляции у одножильного кабеля в оболочке - чёрный.
- Кабели с прочной резиновой изоляцией применяются при средних механических нагрузках в сухих и влажных помещениях, а также на открытом воздухе в сельско-хозяйственных предприятиях.
- Используются в промышленном оборудовании, например, для бойлеров, электроплиток, переносных ламп, ручного электроинструмента (дрели, дисковой пилы и приборы для строительных работ по дому), а также для переносных двигателей и машин на стройплощадках.
- Кроме того, данные кабели предназначены для фиксированной прокладки по штукатурке во временных строениях. Возможен монтаж прямо на деталях подъёмного оборудования и машин.
- Допускается эксплуатация при защищённой, фиксированной прокладке в трубах или в устройствах, а также в качестве кабелей для подключения двигателей при номинальном переменном напряжении не выше 1000 В или при постоянном напряжении не выше 750 В относительно земли. При использовании в рельсовых транспортных средствах постоянное напряжение эксплуатации должно составлять 900 В относительно земли. Разрешён к применению во взрывоопасных зонах в соответствии с DIN VDE 0165.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№ |
Кол-во жил x
|
Внешний Øмин. - макс.мм |
Вес медикг / км |
Веспр. кг / км |
AWG-номер |
|---|---|---|---|---|---|
|
37001 |
1 x 1,5 |
5,7 - 7,1 |
14,4 |
58,0 |
16 |
|
37002 |
1 x 2,5 |
6,3 - 7,9 |
24,0 |
71,0 |
14 |
|
37003 |
1 x 4 |
7,2 - 9,0 |
38,0 |
100,0 |
12 |
|
37004 |
1 x 6 |
7,9 - 9,8 |
58,0 |
130,0 |
10 |
|
37005 |
1 x 10 |
9,5 - 11,9 |
96,0 |
230,0 |
8 |
|
37006 |
1 x 16 |
10,8 - 13,4 |
154,0 |
290,0 |
6 |
|
37007 |
1 x 25 |
12,7 - 15,8 |
240,0 |
420,0 |
4 |
|
37008 |
1 x 35 |
14,3 - 17,9 |
336,0 |
530,0 |
2 |
|
37009 |
1 x 50 |
16,5 - 20,6 |
480,0 |
750,0 |
1 |
|
37010 |
1 x 70 |
18,6 - 23,3 |
672,0 |
960,0 |
2/0 |
|
37011 |
1 x 95 |
20,8 - 26,0 |
912,0 |
1250,0 |
3/0 |
|
37012 |
1 x 120 |
22,8 - 28,6 |
1152,0 |
1560,0 |
4/0 |
|
37013 |
1 x 150 |
25,2 - 31,4 |
1440,0 |
1900,0 |
300 kcmil |
|
37014 |
1 x 185 |
27,6 - 34,4 |
1776,0 |
2300,0 |
350 kcmil |
|
37015 |
1 x 240 |
30,6 - 38,3 |
2304,0 |
2950,0 |
500 kcmil |
|
37016 |
1 x 300 |
33,5 - 41,9 |
2880,0 |
3600,0 |
600 kcmil |
|
37017 |
1 x 400 |
37,4 - 46,8 |
3840,0 |
4600,0 |
750 kcmil |
|
37018 |
1 x 500 |
41,3 - 52,0 |
4800,0 |
6000,0 |
1000 kcmil |
|
37019 |
2 x 1 |
7,7 - 10,0 |
19,0 |
98,0 |
17 |
|
37020 |
2 x 1,5 |
8,5 - 11,0 |
29,0 |
135,0 |
16 |
|
37021 |
2 x 2,5 |
10,2 - 13,1 |
48,0 |
193,0 |
14 |
|
37022 |
2 x 4 |
11,8 - 15,1 |
77,0 |
280,0 |
12 |
|
37023 |
2 x 6 |
13,1 - 16,8 |
115,0 |
330,0 |
10 |
|
37024 |
2 x 10 |
17,7 - 22,6 |
192,0 |
586,0 |
8 |
|
37025 |
2 x 16 |
20,2 - 25,7 |
307,0 |
810,0 |
6 |
|
37026 |
2 x 25 |
24,3 - 30,7 |
480,0 |
1160,0 |
4 |
|
37027 |
3 G 1 |
8,3 - 10,7 |
29,0 |
130,0 |
17 |
|
37028 |
3 G 1,5 |
9,2 - 11,9 |
43,0 |
165,0 |
16 |
|
37029 |
3 G 2,5 |
10,9 - 14,0 |
72,0 |
235,0 |
14 |
|
37030 |
3 G 4 |
12,7 - 16,2 |
115,0 |
320,0 |
12 |
|
37031 |
3 G 6 |
14,1 - 18,0 |
173,0 |
420,0 |
10 |
|
37032 |
3 G 10 |
19,1 - 24,2 |
288,0 |
810,0 |
8 |
|
37033 |
3 G 16 |
21,8 - 27,6 |
461,0 |
1050,0 |
6 |
|
37034 |
3 G 25 |
26,1 - 33,0 |
720,0 |
1250,0 |
4 |
|
37035 |
3 G 35 |
29,3 - 37,1 |
1008,0 |
1900,0 |
2 |
|
37036 |
3 G 50 |
34,1 - 42,9 |
1440,0 |
2600,0 |
1 |
|
37037 |
3 G 70 |
38,4 - 48,3 |
2016,0 |
3400,0 |
2/0 |
|
37038 |
3 G 95 |
43,3 - 54,0 |
2736,0 |
4450,0 |
3/0 |
|
37039 |
3 G 120 |
47,4 - 60,0 |
3456,0 |
5180,0 |
4/0 |
|
37040 |
3 G 150 |
52,0 - 66,0 |
4320,0 |
6500,0 |
300 kcmil |
|
37041 |
3 G 185 |
57,0 - 72,0 |
5328,0 |
7860,0 |
350 kcmil |
|
37042 |
3 G 240 |
65,0 - 82,0 |
6192,0 |
10224,0 |
500 kcmil |
|
37043 |
3 G 300 |
72,0 - 90,0 |
8640,0 |
12620,0 |
600 kcmil |
|
37044 |
4 G 1 |
9,2 - 11,9 |
38,0 |
150,0 |
17 |
|
37045 |
4 G 1,5 |
10,2 - 13,1 |
58,0 |
200,0 |
16 |
|
37046 |
4 G 2,5 |
12,1 - 15,5 |
96,0 |
290,0 |
14 |
|
37047 |
4 G 4 |
14,0 - 17,9 |
154,0 |
395,0 |
12 |
|
37048 |
4 G 6 |
15,7 - 20,0 |
230,0 |
540,0 |
10 |
|
37049 |
4 G 10 |
20,9 - 26,5 |
384,0 |
950,0 |
8 |
|
37050 |
4 G 16 |
23,8 - 30,1 |
614,0 |
1260,0 |
6 |
|
37051 |
4 G 25 |
28,9 - 36,6 |
960,0 |
1860,0 |
4 |
|
37052 |
4 G 35 |
32,5 - 41,1 |
1344,0 |
2380,0 |
2 |
|
37053 |
4 G 50 |
37,7 - 47,5 |
1920,0 |
3190,0 |
1 |
|
37054 |
4 G 70 |
42,7 - 54,0 |
2688,0 |
4260,0 |
2/0 |
|
37055 |
4 G 95 |
48,4 - 61,0 |
3648,0 |
5600,0 |
3/0 |
|
37056 |
4 G 120 |
53,0 - 66,0 |
4608,0 |
6830,0 |
4/0 |
|
37057 |
4 G 150 |
58,0 - 73,0 |
5760,0 |
8320,0 |
300 kcmil |
|
37058 |
4 G 185 |
64,0 - 80,0 |
7104,0 |
9800,0 |
350 kcmil |
|
37059 |
4 G 240 |
72,0 - 91,0 |
9216,0 |
12100,0 |
500 kcmil |
|
37060 |
4 G 300 |
80,0 - 101,0 |
11520,0 |
15200,0 |
600 kcmil |
|
37061 |
5 G 1,5 |
11,2 - 14,4 |
72,0 |
240,0 |
16 |
|
37062 |
5 G 2,5 |
13,3 - 17,0 |
120,0 |
345,0 |
14 |
|
37063 |
5 G 4 |
15,6 - 19,9 |
192,0 |
485,0 |
12 |
|
37064 |
5 G 6 |
17,5 - 22,2 |
288,0 |
650,0 |
10 |
|
37065 |
5 G 10 |
22,9 - 29,1 |
480,0 |
1200,0 |
8 |
|
37066 |
5 G 16 |
26,4 - 33,3 |
768,0 |
1550,0 |
6 |
|
37067 |
5 G 25 |
32,0 - 40,4 |
1200,0 |
2250,0 |
4 |
|
37068 |
5 G 35 |
35,7 - 45,1 |
1680,0 |
2750,0 |
2 |
|
37091 |
5 G 50 |
41,8 - 53,0 |
2400,0 |
3950,0 |
1 |
|
37154 |
5 G 70 |
47,5 - 60,0 |
3360,0 |
4740,0 |
1 |
|
34090 |
5 G 95 |
54,0 - 67,0 |
4560,0 |
6600,0 |
14 |
|
34349 |
5 G 120 |
58,0 - 73,0 |
5760,0 |
8180,0 |
14 |
|
37092 |
7 G 1,5 |
14,7 - 18,7 |
101,0 |
375,0 |
16 |
|
37079 |
7 G 2,5 |
17,1 - 21,8 |
168,0 |
520,0 |
14 |
|
37093 |
12 G 1,5 |
17,6 - 22,4 |
175,0 |
460,0 |
16 |
|
37096 |
12 G 2,5 |
20,6 - 26,2 |
288,0 |
760,0 |
14 |
|
37097 |
18 G 2,5 |
24,4 - 30,9 |
432,0 |
850,0 |
14 |
|
37094 |
19 G 1,5 |
20,7 - 26,3 |
274,0 |
810,0 |
16 |
|
37098 |
19 G 2,5 |
25,5 - 31,0 |
456,0 |
1075,0 |
14 |
|
37095 |
24 G 1,5 |
24,3 - 30,7 |
346,0 |
1015,0 |
16 |
|
37099 |
24 G 2,5 |
28,8 - 36,4 |
576,0 |
1390,0 |
14 |
