- Температурный диапазон
- подвижно от -35 °C до +90 °C
- стационарно от -40 °C до +90 °C
- при прокладке от -20 °C до +90 °C
- Рабочая температура на проводнике макс. +90 °C
- Номинальное напряжение
- в соответствии с VDE U0/U 0,6/1 кВ,
- также подходит для 1500 В пост. тока,
- по стандарту UL 1000 В
- Испытательное напряжение (50 Гц)
- жила/жила 4000 В
- Минимальный радиус изгиба 8 x Ø кабеля
- (4 x Ø при стационарной прокладке)
- Применение со скручивающей нагрузкой
- +/- 140° на 1 м для неэкранированного типа
- +/- 90° на 1 м для экранированного типа
- Сертификаты
- UL/CSA-Style 10678/21179
- cRUus*, CE-konform
- Тест на нераспространение горения
- FT1, VW-1, IEC 60332-1
- Специальные медные проводники в соответствии с IEC 60228
- Специальная изоляция, термостойкая
- Цвет жил – черный JZ с цифровой маркировкой + жел.-зел.
- Для исполнения Multicore жилы скручены
- Специальная смесь для оболочки, термостойкая
- Цвет оболочки – черный
- Стойкий к УФ-излучению
- Применяется в различных климатических условиях
- Испытан на скручивание
- Не распространяет горения
- Устойчивый к маслам
- Годен для переработки
- Легко оснащается разъемами
- Сечения, артикулы и цены готовятся индивидуально по запросу.
- Допустимое пиковое напряжение
- • Постоянный ток:
- жила/жила 1,8 кВ, жила/земля 0,9 кВ
- • Переменный ток: жила/земля 0,7 кВ
- • Трехфазная сеть: жила/жила 1,2 кВ

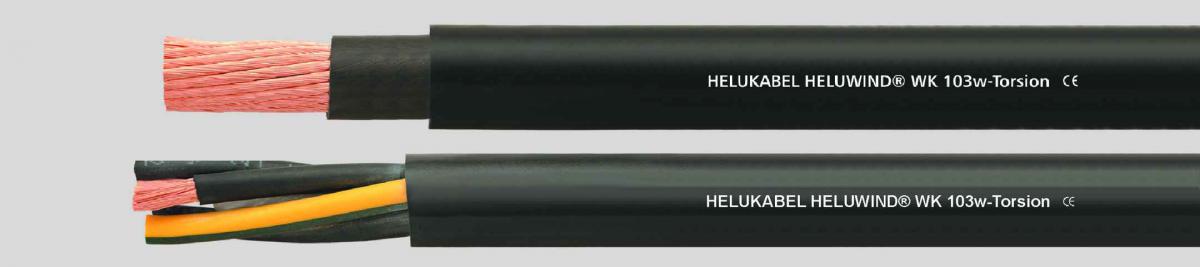

- Кабель WK 103w предназначен для гибкого применения в ветросиловых установках. Уровень напряжения для всех размеров соответствует 0,6/1 кВ, поэтому такие кабели могут также прокладываться параллельно с соблюдением стандарта UL. Пространственное разделение кабельных линий больше не требуется. Серия WK успешно прошла испытания с более чем 18 000 циклов скручивания и поэтому обеспечивает функциональную надежность, которая действует намного дольше срока службы ветросиловой установки.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
|---|---|---|---|---|---|
|
704809 |
4 G 0,34 |
7,1 |
29,0 |
86,0 |
22 |
|
704810 |
4 G 0,5 |
7,4 |
33,4 |
99,0 |
20 |
|
704811 |
6 G 0,5 |
8,6 |
51,2 |
121,0 |
20 |
|
704812 |
10 G 0,5 |
10,8 |
48,0 |
165,0 |
20 |
|
704813 |
12 G 0,5 |
11,1 |
84,0 |
208,0 |
20 |
|
704814 |
3 G 0,75 |
6,5 |
22,0 |
67,8 |
19 |
|
704815 |
4 G 0,75 |
7,9 |
29,0 |
100,0 |
19 |
|
704816 |
5 G 0,75 |
8,6 |
36,0 |
120,0 |
19 |
|
704817 |
7 G 0,75 |
10,0 |
51,0 |
137,4 |
19 |
|
704818 |
10 G 0,75 |
11,0 |
72,0 |
200,0 |
19 |
|
704819 |
12 G 0,75 |
11,8 |
87,0 |
220,0 |
19 |
|
704820 |
14 G 0,75 |
12,5 |
101,0 |
238,0 |
19 |
|
704821 |
16 G 0,75 |
13,2 |
116,0 |
271,0 |
19 |
|
704822 |
18 G 0,75 |
13,9 |
130,0 |
310,0 |
19 |
|
704823 |
21 G 0,75 |
15,2 |
152,0 |
380,0 |
19 |
|
704824 |
25 G 0,75 |
16,9 |
180,0 |
490,0 |
19 |
|
704825 |
32 G 0,75 |
18,2 |
231,0 |
560,0 |
19 |
|
704826 |
36 G 0,75 |
19,1 |
260,0 |
620,0 |
19 |
|
704827 |
40 G 0,75 |
20,5 |
288,0 |
729,0 |
19 |
|
704828 |
41 G 0,75 |
20,8 |
296,0 |
750,0 |
19 |
|
704829 |
50 G 0,75 |
23,5 |
441,0 |
990,0 |
19 |
|
704830 |
4 G 1 |
8,3 |
39,0 |
100,0 |
18 |
|
704831 |
5 G 1 |
9,0 |
48,0 |
110,0 |
18 |
|
704832 |
7 G 1 |
10,5 |
68,0 |
140,0 |
18 |
|
704833 |
10 G 1 |
13,0 |
96,0 |
220,0 |
18 |
|
704834 |
12 G 1 |
13,2 |
116,0 |
240,0 |
18 |
|
704835 |
14 G 1 |
13,4 |
135,0 |
280,0 |
18 |
|
704836 |
16 G 1 |
14,1 |
154,0 |
310,0 |
18 |
|
704837 |
18 G 1 |
15,1 |
173,0 |
360,0 |
18 |
|
704838 |
21 G 1 |
16,7 |
202,0 |
410,0 |
18 |
|
704839 |
25 G 1 |
18,4 |
240,0 |
500,0 |
18 |
|
704840 |
32 G 1 |
19,8 |
308,0 |
590,0 |
18 |
|
704841 |
36 G 1 |
20,6 |
346,0 |
700,0 |
18 |
|
704842 |
40 G 1 |
22,4 |
384,0 |
800,0 |
18 |
|
704843 |
41 G 1 |
22,4 |
394,0 |
810,0 |
18 |
|
704844 |
50 G 1 |
24,6 |
480,0 |
980,0 |
18 |
|
704845 |
2 G 1,5 |
7,9 |
29,0 |
75,0 |
16 |
|
703920 |
3 G 1,5 |
8,0 |
44,0 |
104,9 |
16 |
|
703921 |
4 G 1,5 |
8,9 |
58,0 |
132,0 |
16 |
|
703922 |
5 G 1,5 |
9,7 |
72,0 |
157,1 |
16 |
|
704366 |
7 G 1,5 |
12,0 |
101,0 |
230,8 |
16 |
|
704846 |
10 G 1,5 |
13,1 |
144,0 |
270,0 |
16 |
|
704847 |
12 G 1,5 |
14,3 |
173,0 |
360,0 |
16 |
|
704848 |
14 G 1,5 |
14,9 |
202,0 |
420,0 |
16 |
|
704849 |
16 G 1,5 |
15,7 |
231,0 |
450,0 |
16 |
|
704850 |
18 G 1,5 |
16,8 |
260,0 |
510,0 |
16 |
|
704851 |
21 G 1,5 |
17,8 |
303,0 |
590,0 |
16 |
|
704852 |
25 G 1,5 |
20,6 |
360,0 |
700,0 |
16 |
|
704853 |
32 G 1,5 |
22,2 |
460,0 |
900,0 |
16 |
|
704854 |
36 G 1,5 |
23,1 |
519,0 |
980,0 |
16 |
|
704855 |
40 G 1,5 |
25,0 |
576,0 |
1030,0 |
16 |
|
704856 |
41 G 1,5 |
25,0 |
591,0 |
1050,0 |
16 |
|
704857 |
50 G 1,5 |
27,7 |
720,0 |
1200,0 |
16 |
|
704267 |
3 G 2,5 |
8,9 |
72,0 |
150,8 |
14 |
|
703925 |
4 G 2,5 |
9,7 |
96,0 |
230,0 |
14 |
|
703926 |
5 G 2,5 |
10,9 |
120,0 |
237,9 |
14 |
|
704858 |
7 G 2,5 |
14,4 |
168,0 |
360,0 |
14 |
|
704859 |
10 G 2,5 |
15,8 |
240,0 |
480,0 |
14 |
|
704367 |
12 G 2,5 |
16,3 |
288,0 |
527,0 |
14 |
|
705040 |
19 G 2,5 |
21,0 |
456,0 |
590,0 |
14 |
|
704368 |
3 G 4 |
10,8 |
116,0 |
227,5 |
12 |
|
703930 |
4 G 4 |
12,0 |
154,0 |
286,8 |
12 |
|
704269 |
5 G 4 |
13,6 |
192,0 |
365,7 |
12 |
|
704860 |
7 G 4 |
15,9 |
269,0 |
489,0 |
12 |
|
704861 |
12 G 4 |
19,6 |
461,0 |
740,0 |
12 |
|
704862 |
3 G 6 |
13,1 |
173,0 |
340,0 |
10 |
|
704863 |
4 G 6 |
14,6 |
231,0 |
460,0 |
10 |
|
704864 |
5 G 6 |
16,3 |
288,0 |
566,4 |
10 |
|
704865 |
7 G 6 |
19,6 |
404,0 |
780,0 |
10 |
|
706318 |
3 G 10 |
16,4 |
228,0 |
540,0 |
8 |
|
704866 |
4 G 10 |
17,4 |
384,0 |
670,0 |
8 |
|
703932 |
5 G 10 |
20,1 |
480,0 |
851,2 |
8 |
|
704867 |
7 G 10 |
23,5 |
672,0 |
1150,0 |
8 |
|
704868 |
4 G 16 |
20,7 |
615,0 |
1180,7 |
6 |
|
703933 |
5 G 16 |
25,4 |
768,0 |
1348,1 |
6 |
|
704869 |
4 G 25 |
26,4 |
960,0 |
1576,2 |
4 |
|
704870 |
5 G 25 |
28,2 |
1200,0 |
1900,0 |
4 |
|
704871 |
4 G 35 |
31,4 |
1344,0 |
286,8 |
2 |
|
704872 |
5 G 35 |
35,4 |
1680,0 |
2770,6 |
2 |
|
704873 |
4 G 50 |
36,7 |
1920,0 |
2800,0 |
1 |
