- Температурный диапазон от -25 °C до +70 °C
- Номинальное напряжение
- H05BQ-F 300/500 В (до 1 мм2)
- H07BQ-F 450/750 В (от 1,5 мм2)
- Испытательное напряжение
- H05BQ-F 2000 В
- H07BQ-F 2500 В
- Относительное удлинение 1:4
- Вытянутые концы по 200 мм
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл.5, IEC 60228 кл. 5
- Изоляция жил – ЭПДМ (этиленпропиленовый каучук)
- Маркировка жил – по цветовому коду VDE
- Повивная скрутка жил
- Желто-зеленая жила заземления (для 3 жил и более)

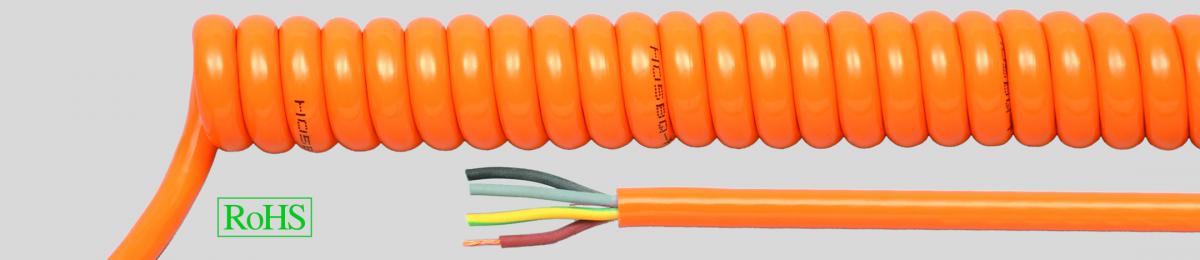

- Внешняя PUR-оболочка
- Цвет оболочки – оранжевый
- По запросу возможна закрытая длина спирали макс. до 5000 мм
- Также доступен в осевом исполнении
- Машиностроение
- Электроинструменты
- Строительная промышленность
- Манипуляторы
- Бытовая электроника
- Медицинское оборудование
- Измерительные инструменты
- Рулонные ворота
|
Артикул № |
Сечение mm² |
Длина спирали (WL в мм) |
Ø кабеля пр. мм |
Внешний Ø пр. мм |
Вес меди кг / 1000 шт. |
AWG-номер |
||
|---|---|---|---|---|---|---|---|---|
|
оранжевый |
|
|
|
|||||
|
85221 |
2 x 0,75 |
300 |
6,5 |
23,0 |
59,0 |
18 |
|
|
|
85223 |
2 x 0,75 |
500 |
6,5 |
23,0 |
77,8 |
18 |
|
|
|
85226 |
2 x 0,75 |
1000 |
6,5 |
23,0 |
149,8 |
18 |
|
|
|
85229 |
2 x 0,75 |
1500 |
6,5 |
23,0 |
221,8 |
18 |
|
|
|
85236 |
2 x 0,75 |
3000 |
6,5 |
23,0 |
437,8 |
18 |
|
|
|
85238 |
3 G 0,75 |
300 |
7,1 |
25,2 |
73,5 |
18 |
|
|
|
85240 |
3 G 0,75 |
500 |
7,1 |
25,2 |
116,7 |
18 |
|
|
|
85243 |
3 G 0,75 |
1000 |
7,1 |
25,2 |
224,7 |
18 |
|
|
|
85246 |
3 G 0,75 |
1500 |
7,1 |
25,2 |
332,6 |
18 |
|
|
|
85253 |
3 G 0,75 |
3000 |
7,1 |
25,2 |
656,6 |
18 |
|
|
|
85255 |
4 G 0,75 |
300 |
7,9 |
28,8 |
98,6 |
18 |
|
|
|
85257 |
4 G 0,75 |
500 |
7,9 |
28,8 |
156,6 |
18 |
|
|
|
85260 |
4 G 0,75 |
1000 |
7,9 |
28,8 |
301,6 |
18 |
|
|
|
85263 |
4 G 0,75 |
1500 |
7,9 |
28,8 |
446,6 |
18 |
|
|
|
85270 |
4 G 0,75 |
3000 |
7,9 |
28,8 |
881,6 |
18 |
|
|
|
85272 |
5 G 0,75 |
300 |
8,6 |
31,2 |
122,4 |
18 |
|
|
|
85274 |
5 G 0,75 |
500 |
8,6 |
31,2 |
194,4 |
18 |
|
|
|
85277 |
5 G 0,75 |
1000 |
8,6 |
31,2 |
374,4 |
18 |
|
|
|
85280 |
5 G 0,75 |
1500 |
8,6 |
31,2 |
554,4 |
18 |
|
|
|
85287 |
5 G 0,75 |
3000 |
8,6 |
31,2 |
1094,4 |
18 |
|
|
|
85289 |
2 x 1,0 |
300 |
6,8 |
24,6 |
65,3 |
17 |
|
|
|
85291 |
2 x 1,0 |
500 |
6,8 |
24,6 |
103,7 |
17 |
|
|
|
85294 |
2 x 1,0 |
1000 |
6,8 |
24,6 |
199,7 |
17 |
|
|
|
85297 |
2 x 1,0 |
1500 |
6,8 |
24,6 |
295,7 |
17 |
|
|
|
85304 |
2 x 1,0 |
3000 |
6,8 |
24,6 |
583,7 |
17 |
|
|
|
85306 |
3 G 1,0 |
300 |
7,2 |
26,4 |
98,6 |
17 |
|
|
|
85308 |
3 G 1,0 |
500 |
7,2 |
26,4 |
156,6 |
17 |
|
|
|
85311 |
3 G 1,0 |
1000 |
7,2 |
26,4 |
301,6 |
17 |
|
|
|
85314 |
3 G 1,0 |
1500 |
7,2 |
26,4 |
446,6 |
17 |
|
|
|
85321 |
3 G 1,0 |
3000 |
7,2 |
26,4 |
881,6 |
17 |
|
|
|
85323 |
4 G 1,0 |
300 |
7,8 |
28,6 |
130,6 |
17 |
|
|
|
85325 |
4 G 1,0 |
500 |
7,8 |
28,6 |
207,4 |
17 |
|
|
|
85328 |
4 G 1,0 |
1000 |
7,8 |
28,6 |
399,4 |
17 |
|
|
|
85331 |
4 G 1,0 |
1500 |
7,8 |
28,6 |
591,4 |
17 |
|
|
|
85338 |
4 G 1,0 |
3000 |
7,8 |
28,6 |
1167,4 |
17 |
|
|
|
85340 |
5 G 1,0 |
300 |
9,0 |
32,0 |
163,2 |
17 |
|
|
|
85342 |
5 G 1,0 |
500 |
9,0 |
32,0 |
259,2 |
17 |
|
|
|
85345 |
5 G 1,0 |
1000 |
9,0 |
32,0 |
499,2 |
17 |
|
|
|
85348 |
5 G 1,0 |
1500 |
9,0 |
32,0 |
739,2 |
17 |
|
|
|
85355 |
5 G 1,0 |
3000 |
9,0 |
32,0 |
1459,2 |
17 |
|
|
|
85357 |
2 x 1,5 |
300 |
8,5 |
30,0 |
98,6 |
16 |
|
|
|
85359 |
2 x 1,5 |
500 |
8,5 |
30,0 |
156,6 |
16 |
|
|
|
85362 |
2 x 1,5 |
1000 |
8,5 |
30,0 |
301,6 |
16 |
|
|
|
85365 |
2 x 1,5 |
1500 |
8,5 |
30,0 |
446,6 |
16 |
|
|
|
85372 |
2 x 1,5 |
3000 |
8,5 |
30,0 |
881,6 |
16 |
|
|
|
85374 |
3 G 1,5 |
300 |
8,9 |
32,8 |
146,2 |
16 |
|
|
|
85376 |
3 G 1,5 |
500 |
8,9 |
32,8 |
232,2 |
16 |
|
|
|
85379 |
3 G 1,5 |
1000 |
8,9 |
32,8 |
447,2 |
16 |
|
|
|
85382 |
3 G 1,5 |
1500 |
8,9 |
32,8 |
662,2 |
16 |
|
|
|
85389 |
3 G 1,5 |
3000 |
8,9 |
32,8 |
1307,2 |
16 |
|
|
|
85408 |
5 G 1,5 |
300 |
10,9 |
38,8 |
244,8 |
16 |
|
|
|
85410 |
5 G 1,5 |
500 |
10,9 |
38,8 |
388,8 |
16 |
|
|
|
85413 |
5 G 1,5 |
1000 |
10,9 |
38,8 |
748,8 |
16 |
|
|
|
85416 |
5 G 1,5 |
1500 |
10,9 |
38,8 |
1108,8 |
16 |
|
|
|
85423 |
5 G 1,5 |
3000 |
10,9 |
38,8 |
2188,8 |
16 |
|
|
|
85425 |
7 G 1,5 |
300 |
12,6 |
46,4 |
343,4 |
16 |
|
|
|
85427 |
7 G 1,5 |
500 |
12,6 |
46,4 |
545,4 |
16 |
|
|
|
85430 |
7 G 1,5 |
1000 |
12,6 |
46,4 |
1050,4 |
16 |
|
|
|
85433 |
7 G 1,5 |
1500 |
12,6 |
46,4 |
1555,4 |
16 |
|
|
|
85440 |
7 G 1,5 |
3000 |
12,6 |
46,4 |
3070,4 |
16 |
|
|
|
85442 |
12 G 1,5 |
300 |
16,6 |
65,2 |
588,2 |
16 |
|
|
|
85444 |
12 G 1,5 |
500 |
16,6 |
65,2 |
934,2 |
16 |
|
|
|
85447 |
12 G 1,5 |
1000 |
16,6 |
65,2 |
1799,2 |
16 |
|
|
|
85450 |
12 G 1,5 |
1500 |
16,6 |
65,2 |
2664,2 |
16 |
|
|
|
85457 |
12 G 1,5 |
3000 |
16,6 |
65,2 |
5259,2 |
16 |
|
|
|
85459 |
3 G 2,5 |
300 |
10,6 |
38,2 |
244,8 |
14 |
|
|
|
85461 |
3 G 2,5 |
500 |
10,6 |
38,2 |
388,8 |
14 |
|
|
|
85464 |
3 G 2,5 |
1000 |
10,6 |
38,2 |
748,8 |
14 |
|
|
|
85467 |
3 G 2,5 |
1500 |
10,6 |
38,2 |
1108,8 |
14 |
|
|
|
85474 |
3 G 2,5 |
3000 |
10,6 |
38,2 |
2188,8 |
14 |
|
|
|
85493 |
5 G 2,5 |
300 |
13,2 |
48,4 |
408,0 |
14 |
|
|
|
85495 |
5 G 2,5 |
500 |
13,2 |
48,4 |
648,0 |
14 |
|
|
|
85498 |
5 G 2,5 |
1000 |
13,2 |
48,4 |
1248,0 |
14 |
|
|
|
85501 |
5 G 2,5 |
1500 |
13,2 |
48,4 |
1848,0 |
14 |
|
|
|
85508 |
5 G 2,5 |
3000 |
13,2 |
48,4 |
3648,0 |
14 |
|
|
