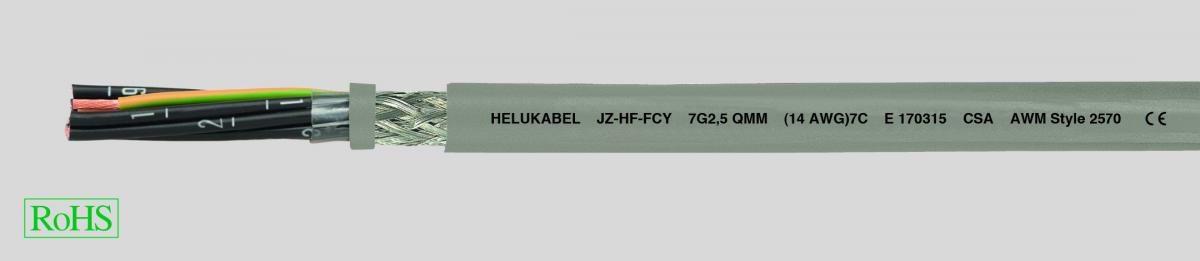

JZ-HF-FCY

DataSheet:

  • Специальный PVC-кабель для буксируемых цепей,
  • особо гибкий, в соответствии с UL/CSA AWM I/II A/B
  • Style 2570
  • Температурный диапазон
  • подвижно -5°C до +80°C
  • стационарно -40°C до +80°C
  • Номинальное напряжение
  • VDE U0/U 300/500 В
  • UL/CSA 1000 В
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 V
  • Сопротивление изоляции мин. 20 МОм x км
  • Мин. радиус изгиба
  • подвижно 10xØ кабеля
  • стационарно 5xØ кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок
  • в соответствии с DIN VDE 0295 кл.5,
  • BS 6360 кл.5 или IEC 60228 кл.5
  • Изоляция жил из спец. PVC
  • согласно UL-Std.1581
  • Маркировка жил в соотв. с DIN VDE 0293
  • черные жилы с цифровой маркировкой белого цвета
  • Желто-зеленая жила зеземления во внешнем повиве (во внешнем повиве (от 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом
  • Разделительная пленка над каждым повивом
  • Экран в виде оплетки из луженой медной проволоки,  покрытие прибл. 85%
  • Внешняя оболочка - специальный PVC компаунд TM5, в соответствии с
  • DIN VDE 0207-363-4-1/ DIN EN 50363-4-1, согласно UL-Std.1581
  • Цвет оболочки серый (RAL 7001)
  • с разметкой метража
  • Используемые материалы не содержат кадмия,  силикона  и  веществ,  разрушающих лакокрасочные покрытия
  • Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с
  • DIN VDE 0482-332-1-2,DIN EN 60332-1-2/ IEC 60332-1 DIN VDE 0472
  • раздел 804, тип испытания B), UL VW-1, CSA FT1
  • с низкой адгезионностью
  • маслостойкий в соответствии с DIN VDE 0473-811-404 / DIN EN 60811-404
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • аналоги без экрана:
  • JZ-602 RC
  • MULTISPEED® 500-PVC UL/CSA
  • Особо гибкий экранированный PVC-кабель для буксируемых цепей.Имеет сертификат UL/CSA. Используется для прокладки в сухих и влажных помещениях, но не на открытом воздухе, при свободном движении без растягивающих усилий. Подходит для эксплуатации в условиях переменных радиусов изгиба, в автоматических манипуляторах, роботах и инструментальном производстве. Кабели с экраном разработаны для бесперебойной передачи информационных сигналов для всех областей электроники, измерительной техники, систем управления и автоматического регулирования. В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице подбора. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

AWG-Nr.

Außen-Ø

ca. mm

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 150,-

12908

2 x 0,5

20

6,0

35,0

46,0

97,00

12909

3 G 0,5

20

6,3

42,0

56,0

100,00

12910

4 G 0,5

20

6,8

47,0

64,0

110,00

12911

5 G 0,5

20

7,4

56,0

77,0

118,00

12912

7 G 0,5

20

8,5

69,0

104,0

125,00

12913

12 G 0,5

20

10,1

108,0

158,0

230,00

12914

18 G 0,5

20

11,7

145,0

229,0

244,00

12915

25 G 0,5

20

14,0

240,0

320,0

280,00

12916

2 x 0,75

19

6,4

40,0

59,0

99,00

12917

3 G 0,75

19

6,8

52,0

68,0

103,00

12918

4 G 0,75

19

7,3

60,0

82,0

115,00

12919

5 G 0,75

19

7,9

71,0

101,0

124,00

12920

7 G 0,75

19

9,2

91,0

150,0

200,00

12921

12 G 0,75

19

11,0

142,0

212,0

226,00

12922

18 G 0,75

19

13,0

212,0

305,0

287,00

12923

25 G 0,75

19

15,8

281,0

430,0

450,00

12924

2 x 1

18

6,8

50,0

71,0

103,00

12925

3 G 1

18

7,2

60,0

90,0

108,00

12926

4 G 1

18

7,8

71,0

114,0

118,00

12927

5 G 1

18

8,4

88,0

136,0

143,00

12928

7 G 1

18

9,8

111,0

169,0

225,00

12929

12 G 1

18

12,0

184,0

270,0

266,00

12930

18 G 1

18

14,2

260,0

385,0

319,00

12931

25 G 1

18

16,8

349,0

530,0

399,00

12932

2 x 1,5

16

7,3

63,0

88,0

109,00

12933

3 G 1,5

16

7,7

80,0

104,0

123,00

12934

4 G 1,5

16

8,4

97,0

136,0

155,00

12935

5 G 1,5

16

9,1

119,0

170,0

211,00

12936

7 G 1,5

16

10,7

147,0

221,0

233,00

12937

12 G 1,5

16

13,0

267,0

348,0

357,00

12938

18 G 1,5

16

15,5

374,0

489,0

527,00

12939

25 G 1,5

16

18,7

526,0

710,0

582,00

12940

3 G 2,5

14

9,1

144,0

177,0

140,00

12941

4 G 2,5

14

9,9

148,0

204,0

202,00

12942

7 G 2,5

14

13,0

255,0

340,0

270,00

12943

4 G 4

12

11,2

230,0

310,0

301,00
