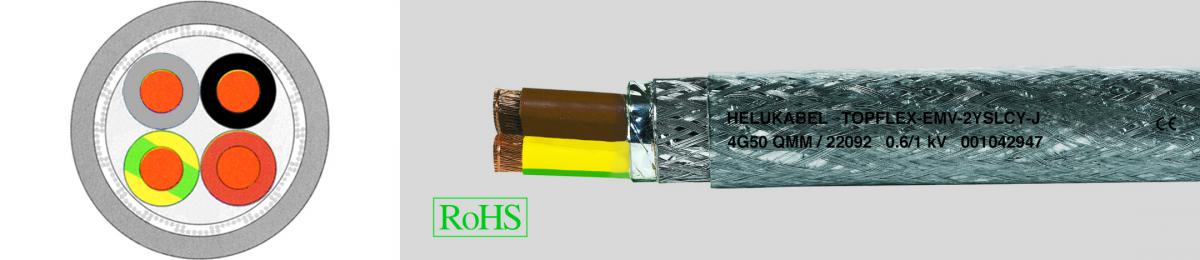

TOPFLEX® -EMV-2YSLCY-J кабель для двигателей 0,6/1kV, для частотных преобразователей, с двойным экраном, с разметкой метража

  • Специальный кабель на основании DIN VDE 0250
  • Температурный диапазон
  • подвижно от +5 °C до +70 °C
  • стационарно от -40 °C до +70 °C
  • Номинальное напряжение U0/U 600/1000 В
  • Максимально допустимое рабочее напряжение
  • однофазный и трехфазный переменный ток 700/1200 В
  • постоянный ток 900/1800 В
  • Испытательное напряжение 2500 В
  • Сопротивление изоляции мин. 200 МОм x км
  • Сопротивление связи в зависимости от сечения проводника макс. 250 Ом/км
  • Рабочая емкость в зависимости от сечения проводника
  • жила/жила – от 70 до 250 нФ/км
  • жила/экран – от 110 до 410 нФ/км
  • Минимальный радиус изгиба
  • стационарно:
  • до 12 мм: 5x Ø кабеля
  • >12 до 20 мм: 7,5x Ø кабеля
  • >20 мм: 10x Ø кабеля
  • в свободном движении:
  • до 12 мм: 10x Ø кабеля
  • >12 до 20 мм: 15x Ø кабеля
  • >20 мм: 20x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изоляция жил из полиэтилена (PE)
  • Цвета жил: коричневый, черный, серый
  • Жила заземления желто-зеленая
  • Концентрическая повивная скрутка жил
  • 1. Экран со специальной алюминиевой фольгой
  • 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 80 %
  • Оболочка – специальный PVC-материал, прозрачный
  • С разметкой метража
  • Низкая рабочая емкость
  • Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
  • Этот экранированный кабель подключения для двигателей с низкой рабочей емкостью отдельных жил за счет специальной PE-изоляции жил и малой емкости экрана обеспечивает низкие потери при передаче мощности по сравнению с PVC-кабелями подключения
  • Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 раздел 11
  • G = желто-зеленая жила заземления
  • **)Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 часть 4.
  • Кабель TOPFLEX®-EMV-2YSLCY-J для частотных преобразователей обеспечивает ЭМС в зданиях и сооружениях, различного рода технологическом оборудовании, в случае нежелательного воздействия электромагнитных полей. Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений, но не для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п.
  • ЭМС = электромагнитная совместимость. Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Рабочая емкость

Сопротивление связи

Нагрузочная способность по току **)

с 3 нагруженными жилами

в ампер

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

Жила / Жила

пр. nF / km

Жила / Экран

пр. nF / km

при 1 MHz

Ohm/km

при 30 MHz

Ohm/km

22084

4 G 1,5

10,3

70

110





18

95,0

230,0

16

22085

4 G 2,5

12,3

80

130

18

210

26

150,0

300,0

14

22086

4 G 4

13,9

90

150

11

210

34

235,0

485,0

12

22087

4 G 6

15,3

90

150

6

150

44

320,0

633,0

10

22088

4 G 10

19,5

120

200

7

180

61

533,0

863,0

8

22089

4 G 16

23,3

140

230

9

190

82

789,0

1291,0

6

22090

4 G 25

27,4

120

210

4

95

108

1236,0

1862,0

4

22091

4 G 35

30,3

150

260

3

85

135

1662,0

2611,0

2

22092

4 G 50

35,5

190

320

2

40

168

2345,0

2955,0

1

22093

4 G 70

40,2

190

320

2

45

207

3196,0

3953,0

2/0

22094

4 G 95

44,5

250

410

1

50

250

4316,0

5304,0

3/0

22095

4 G 120

50,3









292

5435,0

6604,0

4/0

22096

4 G 150

56,1









335

6394,0

7043,0

300 kcmil

22097

4 G 185

58,0









382

7639,0

8384,0

350 kcmil
