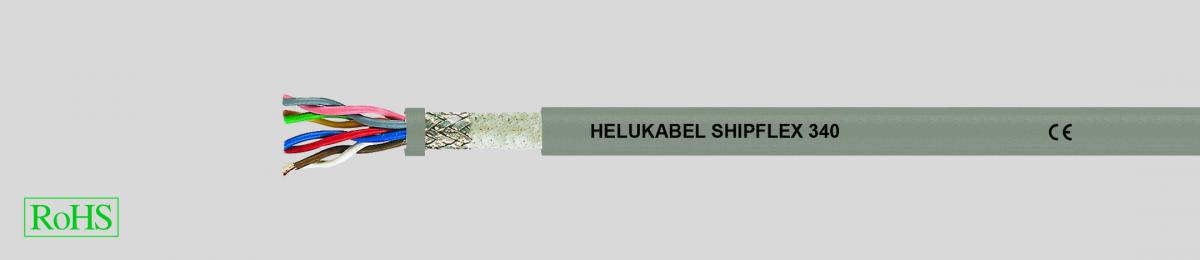

SHIPFLEX 340, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража

DataSheet:

  • Попарно скрученный специальный экранированный кабель для буксируемых цепей
  • UL-Style 20233
  • Температурный диапазон
  • подвижно от -40 °C до +80 °C
  • стационарно от -40°C до +80°C
  • Температура монтажа мин. -25°C
  • Номинальное напряжение
  • VDE U0/U 300/500 В
  • UL 300 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Минимальный радиус изгиба 7,5x Ø кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6
  • Специальная изоляция жил
  • Маркировка жил в соответствии с DIN 47100
  • Скрутка жил, повивная скрутка пар с оптимальным шагом без скручивания тел самих жил
  • Обмотка поверх внешнего повива
  • Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%, по запросу алюминиевая плёнка под оплёткой
  • Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581 табл. 50 227
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • Не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
  • Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
  • Маслостойкий в соответствии с IEC 60092-350, приложение F
  • Поведение при низких температурах при
  • -40°C в соответствии с IEC 60092-350, приложение F
  • Устойчив к атмосферным воздействиям, озону и УФ-излучению
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Кабель HELUKABEL® SHIPFLEX® 340 - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Данный кабель, соответствует двум нормам имеет сертификат Регистра Ллойда .
  • Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
  • При применении в условиях, выходящих за рамки стандартных, рекомендуем ознакомиться с анкетой для буксируемых цепей в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар x
кол-во жил x
номинальное
сечение, мм²

AWG-номер

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км





19927

2 x 2 x 0,25

24

6,8

32,0

60,0



19928

3 x 2 x 0,25

24

7,1

38,0

70,0



19929

4 x 2 x 0,25

24

7,5

43,0

82,0



19930

5 x 2 x 0,25

24

8,0

51,0

99,0



19931

6 x 2 x 0,25

24

8,5

72,0

126,0



19932

7 x 2 x 0,25

24

9,2

75,0

135,0



19933

12 x 2 x 0,25

24

11,4

117,0

189,0



19934

18 x 2 x 0,25

24

13,5

148,0

248,0



19935

25 x 2 x 0,25

24

15,0

233,0

343,0



19936

2 x 2 x 0,34

22

7,4

41,0

81,0



19937

3 x 2 x 0,34

22

7,7

52,0

100,0



19938

4 x 2 x 0,34

22

8,4

59,0

119,0



19939

5 x 2 x 0,34

22

9,1

67,0

135,0



19940

6 x 2 x 0,34

22

10,0

86,0

163,0



19941

7 x 2 x 0,34

22

10,5

94,0

170,0



19942

12 x 2 x 0,34

22

12,2

122,0

220,0



19943

18 x 2 x 0,34

22

14,4

197,0

277,0



19944

25 x 2 x 0,34

22

16,5

238,0

400,0



19945

2 x 2 x 0,5

20

8,0

53,0

100,0



19946

3 x 2 x 0,5

20

8,4

73,0

131,0



19947

4 x 2 x 0,5

20

9,0

77,0

149,0



19948

5 x 2 x 0,5

20

9,7

86,0

160,0



19949

6 x 2 x 0,5

20

10,6

103,0

170,0



19950

7 x 2 x 0,5

20

11,5

117,0

191,0



19951

12 x 2 x 0,5

20

13,5

199,0

361,0



19952

18 x 2 x 0,5

20

15,7

265,0

427,0



19953

25 x 2 x 0,5

20

18,2

344,0

740,0



19954

2 x 2 x 0,75

19

9,0

61,0

102,0



19955

3 x 2 x 0,75

19

9,5

87,0

144,0



19956

4 x 2 x 0,75

19

10,3

95,0

160,0



19957

5 x 2 x 0,75

19

11,2

115,0

193,0



19958

6 x 2 x 0,75

19

12,1

137,0

218,0



19959

7 x 2 x 0,75

19

13,0

153,0

298,0



19960

12 x 2 x 0,75

19

16,0

261,0

406,0



19961

18 x 2 x 0,75

19

18,0

374,0

519,0



19962

2 x 2 x 1

18

10,0

73,0

120,0



19963

3 x 2 x 1

18

10,4

94,0

161,0



19964

4 x 2 x 1

18

11,8

118,0

184,0



19965

5 x 2 x 1

18

12,6

139,0

217,0



19966

6 x 2 x 1

18

13,6

188,0

295,0



19967

7 x 2 x 1

18

14,8

204,0

311,0



19968

12 x 2 x 1

18

18,0

324,0

602,0
