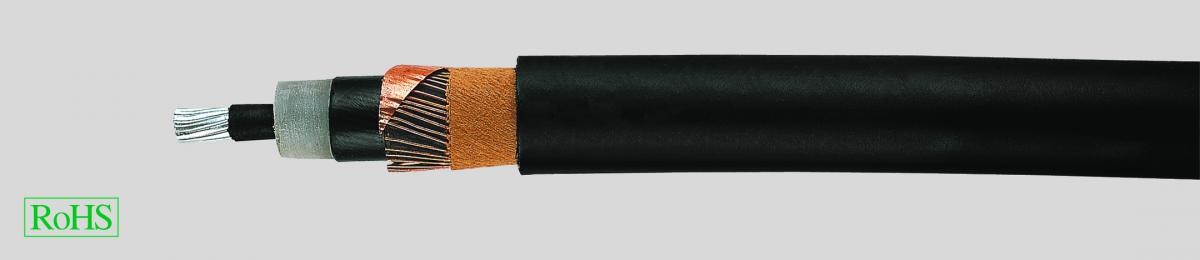

NA2XS2Y, 6/10кВ, 12/20кВ, 18/30кВ, XLPE-изоляция, медный проводник, 1-жильный, экранированный, PVC-оболочка

DataSheet:

  • Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
  • Температурный диапазон при прокладке до -20 °C
  • Рабочая температура макс. 90°C
  • Температура при коротком замыкании 250 °C (время короткого замыкания до 5 сек.)
  • Номинальные напряжения U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
  • Рабочие напряжения
  • для 6/10 кВ = макс. 12 кВ
  • для 12/10 кВ = макс. 24 кВ
  • для 18/30 кВ = макс. 36 кВ
  • Испытательные напряжения
  • для 6/10 кВ = 15 кВ
  • для 12/20 кВ = 30 кВ
  • для 18/30 кВ = 45 кВ
  • Минимальный радиус изгиба 15хØ кабеля
  • Допустимая токовая нагрузка см. табл. в приложении
  • Алюминиевый прводник в соответствии с
  • DIN VDE 0295 кл. 2, многопроволочный,
  • BS 6360 кл.2, IEC 60228 кл.2
  • Внутренний токопроводящий слой
  • Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
  • Внешний токопроводящий слой, экструдированный и прочно сшитый с изоляцией жил
  • Проводящая обмотка
  • Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
  • Обмотка
  • Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
  • Цвет оболочки - чёрный
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Примечание по монтажу
  • Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
  • rm = круглый проводник, многопроволочный
  • Другие типы и размеры по запросу
  • Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует типу испытания В, в соответствии с VDE 0472 часть 804).
  • Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Рабочее
напряжение

макс.

Номинальное
напряжение

kV

Толщина
изолирующей стенки

мм

Толщина
стенки
оболочки

Номинальное значение

мм

Внешний Ø

мин. - макс.

мм

Вес меди

кг / км

Вес алюминия

кг / км

Вес

пр. кг / км

AWG-номер



32520

1 x 50

rm / 16

12

6 / 10

3,4

2,5

24,0 - 29,0

182,0

145,0

710,0

1



32521

1 x 70

rm / 16

12

6 / 10

3,4

2,5

26,0 - 31,0

182,0

203,0

790,0

2/0



32522

1 x 95

rm / 16

12

6 / 10

3,4

2,5

26,0 - 32,0

182,0

276,0

920,0

3/0



32523

1 x 120

rm / 16

12

6 / 10

3,4

2,5

28,0 - 34,0

182,0

348,0

990,0

4/0



32524

1 x 150

rm / 16

12

6 / 10

3,4

2,5

29,0 - 35,0

182,0

435,0

1110,0

300 kcmil



32525

1 x 150

rm / 25

12

6 / 10

3,4

2,5

29,0 - 35,0

283,0

435,0

1220,0

300 kcmil



32527

1 x 185

rm / 25

12

6 / 10

3,4

2,5

33,0 - 39,0

283,0

537,0

1370,0

350 kcmil



32526

1 x 185

rm / 16

12

6 / 10

3,4

2,5

31,0 - 37,0

182,0

537,0

1260,0

350 kcmil



32528

1 x 240

rm / 16

12

6 / 10

3,4

2,5

33,0 - 39,0

182,0

696,0

1480,0

500 kcmil



32529

1 x 240

rm / 25

12

6 / 10

3,4

2,5

33,0 - 39,0

283,0

696,0

1530,0

500 kcmil



32530

1 x 300

rm / 25

12

6 / 10

3,4

2,5

36,0 - 41,0

283,0

870,0

1820,0

600 kcmil



32531

1 x 400

rm / 35

12

6 / 10

3,4

2,5

40,0 - 45,0

394,0

1160,0

2220,0

750 kcmil



32532

1 x 500

rm / 35

12

6 / 10

3,4

2,5

43,0 - 48,0

394,0

1450,0

2570,0

1000 kcmil



32533

1 x 50

rm / 16

24

12 / 20

5,5

2,5

28,0 - 33,0

182,0

145,0

890,0

1



32534

1 x 70

rm / 16

24

12 / 20

5,5

2,5

30,0 - 35,0

182,0

203,0

970,0

2/0



32535

1 x 95

rm / 16

24

12 / 20

5,5

2,5

31,0 - 36,0

182,0

276,0

1120,0

3/0



32536

1 x 120

rm / 16

24

12 / 20

5,5

2,5

32,0 - 38,0

182,0

348,0

1210,0

4/0



32538

1 x 150

rm / 25

24

12 / 20

5,5

2,5

33,0 - 39,0

283,0

435,0

1420,0

300 kcmil



32537

1 x 150

rm / 16

24

12 / 20

5,5

2,5

33,0 - 39,0

182,0

435,0

1370,0

300 kcmil



32540

1 x 185

rm / 25

24

12 / 20

5,5

2,5

35,0 - 41,0

283,0

537,0

1570,0

350 kcmil



32539

1 x 185

rm / 16

24

12 / 20

5,5

2,5

35,0 - 41,0

182,0

537,0

1530,0

350 kcmil



32542

1 x 240

rm / 25

24

12 / 20

5,5

2,5

38,0 - 44,0

283,0

696,0

1830,0

500 kcmil



32541

1 x 240

rm / 16

24

12 / 20

5,5

2,5

38,0 - 44,0

182,0

696,0

1720,0

500 kcmil



32543

1 x 300

rm / 25

24

12 / 20

5,5

2,5

40,0 - 46,0

283,0

870,0

2070,0

600 kcmil



32544

1 x 400

rm / 35

24

12 / 20

5,5

2,5

43,0 - 49,0

394,0

1160,0

2460,0

750 kcmil



32545

1 x 500

rm / 35

24

12 / 20

5,5

2,5

46,0 - 52,0

394,0

1450,0

2890,0

1000 kcmil



32546

1 x 50

rm / 16

36

18 / 30

8

2,5

32,0 - 38,0

182,0

145,0

1120,0

1



32547

1 x 70

rm / 16

36

18 / 30

8

2,5

34,0 - 40,0

182,0

203,0

1270,0

2/0



32548

1 x 95

rm / 16

36

18 / 30

8

2,5

35,0 - 41,0

182,0

276,0

1380,0

3/0



32549

1 x 120

rm / 16

36

18 / 30

8

2,5

37,0 - 43,0

182,0

348,0

1530,0

4/0



32550

1 x 150

rm / 25

36

18 / 30

8

2,5

38,0 - 44,0

283,0

435,0

1720,0

300 kcmil



32551

1 x 185

rm / 25

36

18 / 30

8

2,5

40,0 - 46,0

283,0

537,0

1860,0

350 kcmil



32552

1 x 240

rm / 25

36

18 / 30

8

2,5

42,0 - 48,0

283,0

696,0

2110,0

500 kcmil



32553

1 x 300

rm / 25

36

18 / 30

8

2,5

45,0 - 51,0

283,0

870,0

2370,0

600 kcmil



32554

1 x 400

rm / 35

36

18 / 30

8

2,5

48,0 - 54,0

394,0

1160,0

2820,0

750 kcmil



32555

1 x 500

rm / 35

36

18 / 30

8

2,5

51,0 - 57,0

394,0

1450,0

3280,0

1000 kcmil
