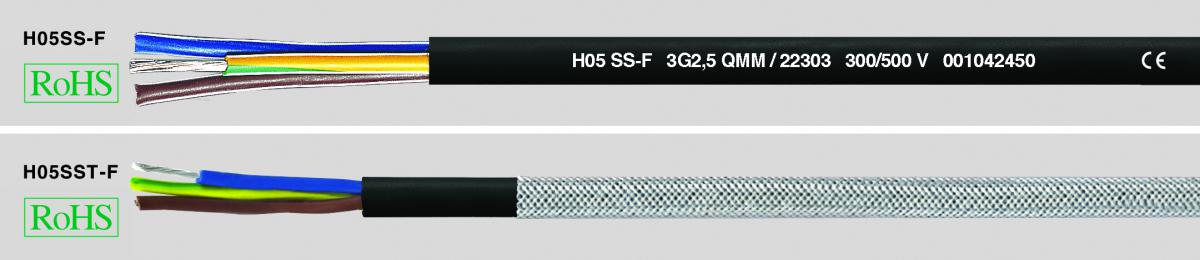

H05SS-F / H05SST-F термостойкий кабель

DataSheet:

  • Термостойкий кабель в соотв. с IN VDE 0285-525-2-83 / DIN EN 50525-2-83
  • Температурный диапазон
  • стационарно от -60°C до +180 °C
  • (кратковременно до +250 °C)
  • Допустимая температура проводника 180°C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение 2000 В
  • Удельное объемное сопротивление мин. 200 МОм x км
  • Минимальный радиус изгиба
  • подвижно 7,5x Ø кабеля
  • стационарно 4x Ø кабеля
  • Стойкость к радиации до 20x106 сДж/кг (до 20 Мрад)
  • Лужёные медные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изолирующая оболочка из сшитой силиконовой резины SiR (резиновая смесь) E I2 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
  • Маркировка жил в соответствии с DIN VDE 0293-308
  • Жёлто-зелёная жила заземления для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Внешняя оболочка из сшитого EM9 (резиновый компаунд) в соответствии с DIN VDE 0207-363-2-1 / DIN EN 50363-2-1
  • Цвет оболочки - чёрный (RAL 9005), также возможны другие расцветки внешних оболочек
  • H05SST-F
  • Структура как у H05SS-F
  • Оплётка из полиэфирных волокон
  • Высокая диэлектрическая прочность даже при высоких температурах
  • Данный кабель может быть повреждён при перетягивании через острые кромки или в результате истирания. Следует соблюдать осторожность, особенно при монтаже и эксплуатации кабелей без оплётки. Во время эксплуатации  при высоких температурах следует избегать соприкасаний.
  • Испытания
  • Испытание на вертикальное распространение пламени в соответствии с DIN VDE 0482-332-1-2 или DIN EN 60332-1-2, недействительно для кабелей с внешней полиэфирной оплёткой
  • G = с желто-зеленой жилой заземления
  • x = без жилы заземления (OZ)
  • Термостойкие кабели с оболочкой из силиконовой резины (SiR) без компенсатора натяжения применяются в условиях высоких температур или соприкосновения с горячей поверхностью. Используются для стационарной прокладки в осветительных приборах с механической защитой. Рекомендованы к применению с устройствами, которые во время эксплуатации передвигаются или подвергаются незначительным механическим нагрузкам.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

мин. - макс.

мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

22290

2 x 0,75

5,7 - 7,4

14,4

59,0

18

22291

3 G 0,75

6,2 - 8,1

21,6

71,0

18

22292

4 G 0,75

6,8 - 8,8

28,8

93,0

18

22293

5 G 0,75

7,6 - 9,9

36,0

113,0

18

22294

2 x 1

6,1 - 8,0

19,2

67,0

17

22295

3 G 1

6,5 - 8,5

29,0

86,0

17

22296

4 G 1

7,1 - 9,3

38,4

105,0

17

22297

5 G 1

8,0 - 10,3

48,0

129,0

17

22298

2 x 1,5

7,6 - 9,8

29,0

91,0

16

22299

3 G 1,5

8,0 - 10,4

43,0

110,0

16

22300

4 G 1,5

9,0 - 11,6

58,0

137,0

16

22301

5 G 1,5

9,8 - 12,7

72,0

165,0

16

22302

2 x 2,5

9,0 - 11,6

48,0

150,0

14

22303

3 G 2,5

9,6 - 12,4

72,0

170,0

14

22304

4 G 2,5

10,7 - 13,8

96,0

211,0

14

22305

5 G 2,5

11,9 - 15,3

120,0

255,0

14

22306

3 G 4

11,3 - 14,5

115,0

251,0

12

22307

4 G 4

12,7 - 16,2

154,0

330,0

12

22308

3 G 6

12,8 - 16,3

173,0

379,0

10

22309

4 G 6

14,2 - 18,1

230,0

494,0

10
