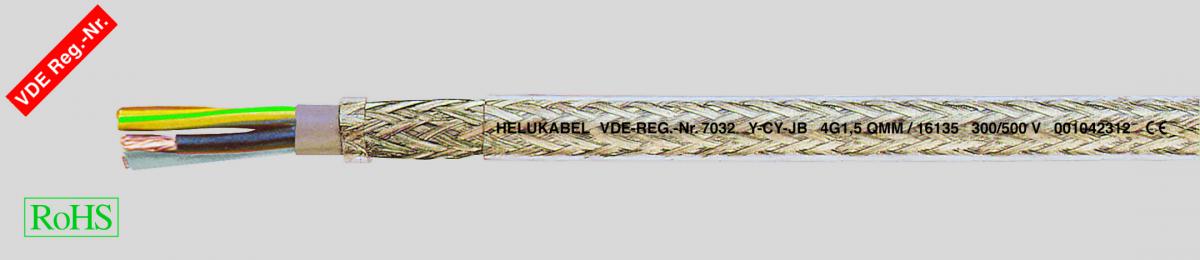

Y-CY-JB - ЭМС, гибкий, с медным экраном, прозрачный, с разметкой метража

DataSheet:

  • Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/ DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -15 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение
  • U0/U 300/500 В до 1,5 мм²
  • U0/U 450/750 В от 2,5 мм²
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Рабочая емкость в зависимости от сечения проводника разные показатели для значений от 0,5 до 2,5 мм²:
  • жила/жила пр. 150 нФ/км
  • жила/экран пр. 270 нФ/км
  • Сопротивление связи макс. 250 Ом/км
  • Минимальный радиус изгиба
  • подвижно 10x Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил – специальный PVC-материал Z 7225
  • Цвет жил – по цветовому коду JB/OB
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом
  • Внутренняя PVC-оболочка
  • Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %
  • Внешняя оболочка – специальный PVC-материал
  • Цвет облолчки - прозрачный
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OB)
  • До 5 жил и сечении до 1,5 мм² – с рег. номером VDE
  • Аналоги без экрана:
  • JB-500, JB-750
  • Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, подъемно-транспортном оборудовании и производственных линиях, вычислительной технике, а в качестве сигнальных кабелей – в электронике. Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Применяемая внутренняя PVC-оболочка позволяет повысить устойчивость к механическим нагрузкам. Идеальный помехозащищенный кабель управления для указанных выше целей применения. Через прозрачную PVC-оболочку видна оплетка из луженой меди.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
