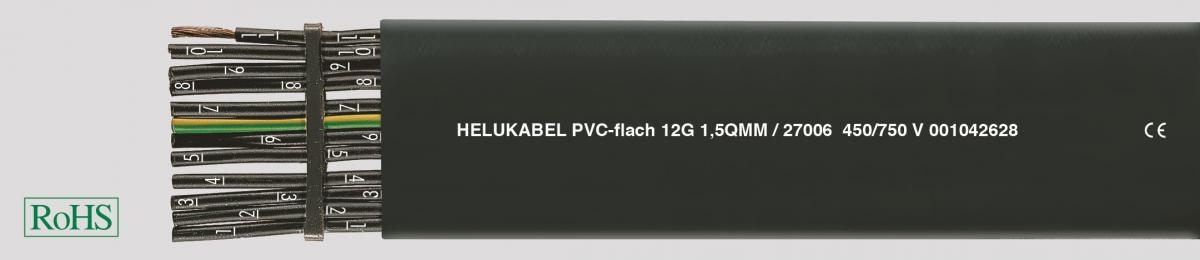

PVC-flach (H05 VVH6-F/H07 VVH6-F) 300/500V или 450/750V

  • Специальный плоский PVC-кабель на основании EN 50214 / DIN VDE 0283-2
  • Температурный диапазон
  • подвижно от -5 °C до +70 °C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение
  • U0/U 300/500 В до 1 мм²
  • U0/U 450/750 В от 1,5 мм²
  • Испытательное напряжение
  • 2000 В до 1 мм²
  • 2500 В от 1,5 мм²
  • Минимальный радиус изгиба 10х Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок
  • в соответствии с DIN VDE 0295 кл. 5,
  • S 6360 кл. 5, IEC 60228
  • Специальная PVC-изоляция жил TI2
  • в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
  • Маркировка жил в соответствии с DIN VDE 0293
  • - до 5 жил: цветовая
  • - от 7 жил: черные жилы с цифровой маркировкой белого цвета
  • Желто-зеленая жила заземления
  • Жилы расположены параллельно
  • Специальная внешняя PVC-оболочка ТМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки – чёрный (RAL 9005)
  • В целом маслостойкий, показатели маслостойкости/химической стойкости
  • см. табл. в приложении
  • Экстремально малый радиус изгиба
  • Высокая гибкость
  • Небольшая занимаемая площадь
  • Возможность пакетной укладки
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
  • Артикул 27012 (6x4)
  • G = с желто-зеленой жилой заземления
  • Плоские кабели с PVC-оболочкой применяются преимущественно в качестве буксируемых кабелей для крановых установок, напольных конвейеров и стеллажных штабелёров.
  • Указания по монтажу
  • Кабельные барабаны, на которые намотаны плоские кабели, при транспортировке должны стоять вертикально. Хорошая гибкость возможна
  • только в одной плоскости. Поэтому следует соблюдать соответствующие указания по монтажу.
  • Кабель крепится к направляющему профилю с помощью фестона (тележки). Расстояние между кабелями на фестонах должно быть вдвоебольше толщины кабеля или пакета(если уложены несколько кабелей).
  • При укладке кабелей в пакет необходимо начинать с кабеля с наименьшим сечением жил, который первым укладывается на несущуюповерхность. Затем на него укладывается кабель большего сечения и т.д., таким образом кабель с наибольшим сечением жил располагаетсясверху.
  • Кроме того, всегда обращайте внимание на симметричное распределение нагрузки в кабеле.
  • В случае использования кабелей с сечением менее 2,5 мм² к расчетному значению сечения жил всегда следует добавлять резервные 10%.
  • CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Наружные
размеры

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

26980

4 G 0,75



4,3 x 12,6

28,8

90,0

18

26981

5 G 0,75



4,3 x 16,1

36,0

115,0

18

26982

6 G 0,75



4,3 x 19,4

43,2

141,0

18

26983

9 G 0,75



4,3 x 26,4

64,8

198,0

18

26984

10 G 0,75



4,3 x 30,1

72,0

224,0

18

26985

12 G 0,75



4,3 x 33,8

84,4

258,0

18

26986

16 G 0,75



4,3 x 44,4

115,2

340,0

18

26987

18 G 0,75



4,3 x 49,2

129,6

380,0

18

26988

20 G 0,75



4,3 x 55,0

144,0

424,0

18

26989

24 G 0,75



4,3 x 65,6

172,8

509,0

18

26990

3 G 1



4,5 x 10,8

28,8

80,0

17

26991

4 G 1



4,5 x 13,4

38,4

104,0

17

26992

5 G 1



4,5 x 16,0

48,0

134,0

17

26993

6 G 1



4,5 x 20,6

57,6

161,0

17

26994

9 G 1



4,5 x 28,4

86,4

230,0

17

26995

10 G 1



4,5 x 30,0

96,0

256,0

17

26996

12 G 1



4,5 x 36,2

115,2

298,0

17

26997

16 G 1



4,5 x 47,6

153,6

395,0

17

26998

18 G 1



4,5 x 52,8

172,8

441,0

17

26999

20 G 1



4,5 x 59,0

192,0

495,0

17

27000

24 G 1



4,5 x 70,4

230,4

590,0

17

27001

4 G 1,5



4,5 x 13,7

58,0

133,0

16

27002

5 G 1,5



4,5 x 17,9

72,0

169,0

16

27003

7 G 1,5



4,5 x 23,5

101,0

235,0

16

27004

8 G 1,5



4,5 x 26,8

115,0

265,0

16

27005

10 G 1,5



4,5 x 33,5

144,0

332,0

16

27006

12 G 1,5



4,5 x 38,9

173,0

421,0

16

27028

16 G 1,5



4,5 x 51,5

230,4

555,0

16

27030

24 G 1,5



4,5 x 83,0

346,0

820,0

16

27007

4 G 2,5



5,5 x 17,0

96,0

205,0

14

27008

5 G 2,5



5,5 x 21,5

120,0

256,0

14

27009

7 G 2,5



5,5 x 30,3

168,0

344,0

14

27010

8 G 2,5



5,5 x 31,9

192,0

389,0

14

27011

12 G 2,5



5,8 x 47,1

288,0

580,0

14

27029

16 G 2,5



5,8 x 55,1

384,0

674,0

14

27012

24 G 2,5



15,0 x 63,0

604,0

950,0

14

27027

24 G 2,5



5,8 x 120,0

604,0

950,0

14

27013

4 G 4



7,0 x 21,8

154,0

344,0

12

27014

5 G 4



7,0 x 27,4

192,0

428,0

12

27015

7 G 4



7,9 x 36,6

269,0

590,0

12

27016

4 G 6



8,2 x 24,8

230,0

424,0

10

27017

5 G 6



8,2 x 31,8

288,0

530,0

10

27018

7 G 6



8,2 x 42,6

403,0

760,0

10

27019

4 G 10



10,0 x 29,6

384,0

710,0

8

27020

4 G 16



11,2 x 34,4

614,0

1014,0

6

27025

5 G 16



13,0 x 46,6

768,0

1370,0

6

27021

4 G 25



13,7 x 42,6

960,0

1365,0

4

27026

5 G 25



15,5 x 55,5

1200,0

2000,0

4

27022

4 G 35



15,4 x 47,6

1344,0

2100,0

2

27023

4 G 50



18,2 x 57,0

1920,0

2940,0

1

27024

4 G 70



20,0 x 64,2

2688,0

4090,0

2/0
